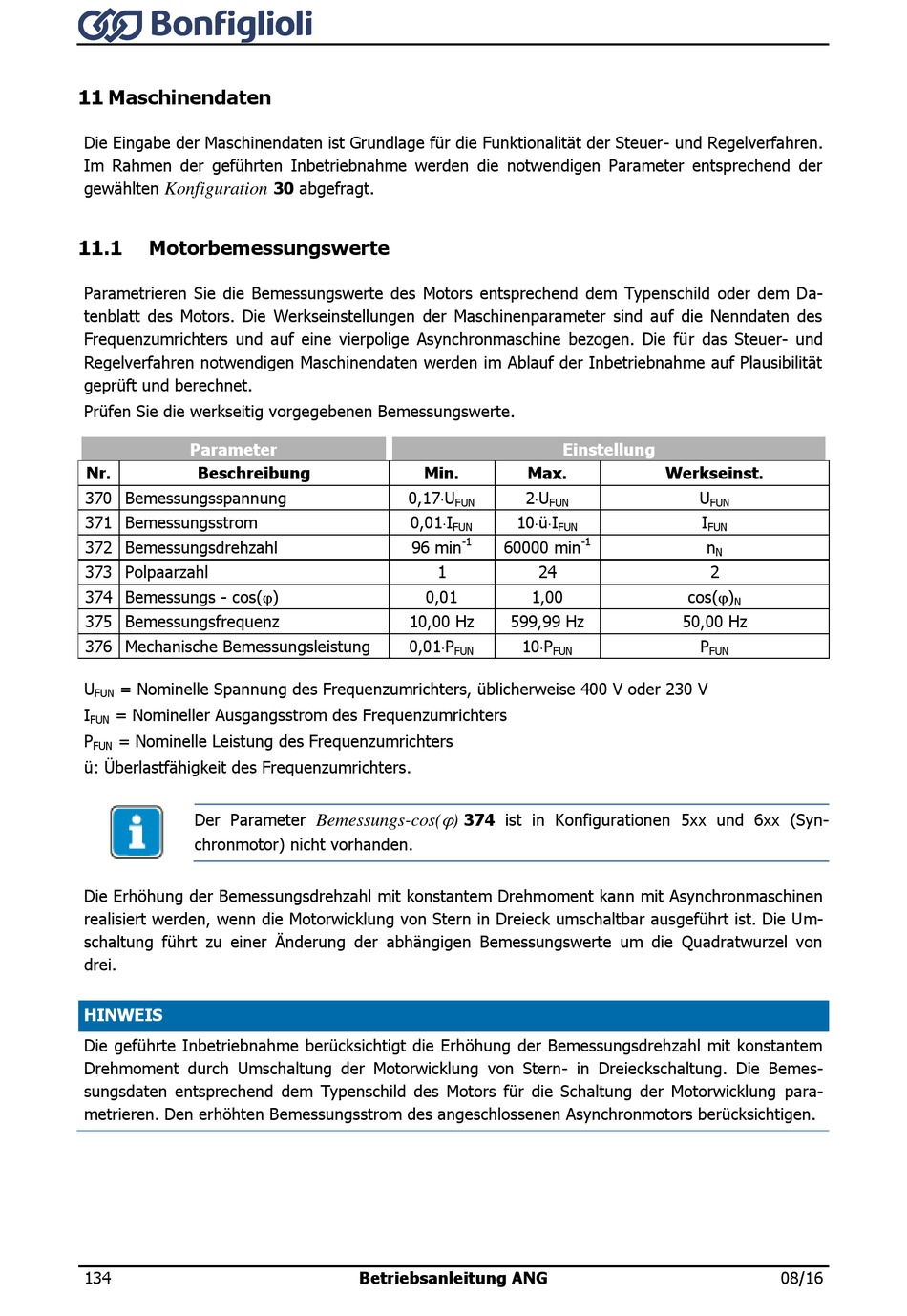

11 Maschinendaten

Die Eingabe der Maschinendaten ist Grundlage für die Funktionalität der Steuer- und Regelverfahren.
Im Rahmen der geführten Inbetriebnahme werden die notwendigen Parameter entsprechend der
gewählten
Konfiguration
11.1

Motorbemessungswerte

Parametrieren Sie die Bemessungswerte des Motors entsprechend dem Typenschild oder dem Da-
tenblatt des Motors. Die Werkseinstellungen der Maschinenparameter sind auf die Nenndaten des
Frequenzumrichters und auf eine vierpolige Asynchronmaschine bezogen. Die für das Steuer- und
Regelverfahren notwendigen Maschinendaten werden im Ablauf der Inbetriebnahme auf Plausibilität
geprüft und berechnet.
Prüfen Sie die werkseitig vorgegebenen Bemessungswerte.
Parameter
Nr.

Beschreibung

370 Bemessungsspannung
371 Bemessungsstrom
372 Bemessungsdrehzahl
373 Polpaarzahl
374 Bemessungs - cos()
375 Bemessungsfrequenz
376 Mechanische Bemessungsleistung
U = Nominelle Spannung des Frequenzumrichters, üblicherweise 400 V oder 230 V
FUN
I = Nomineller Ausgangsstrom des Frequenzumrichters
FUN
P = Nominelle Leistung des Frequenzumrichters
FUN
ü: Überlastfähigkeit des Frequenzumrichters.
Der Parameter
chronmotor) nicht vorhanden.
Die Erhöhung der Bemessungsdrehzahl mit konstantem Drehmoment kann mit Asynchronmaschinen
realisiert werden, wenn die Motorwicklung von Stern in Dreieck umschaltbar ausgeführt ist. Die Um-
schaltung führt zu einer Änderung der abhängigen Bemessungswerte um die Quadratwurzel von
drei.
HINWEIS
Die geführte Inbetriebnahme berücksichtigt die Erhöhung der Bemessungsdrehzahl mit konstantem
Drehmoment durch Umschaltung der Motorwicklung von Stern- in Dreieckschaltung. Die Bemes-
sungsdaten entsprechend dem Typenschild des Motors für die Schaltung der Motorwicklung para-
metrieren. Den erhöhten Bemessungsstrom des angeschlossenen Asynchronmotors berücksichtigen.
134
30 abgefragt.
Min.
0,17U
0,01I
96 min
1
0,01
10,00 Hz
0,01P

Bemessungs-cos(
Betriebsanleitung ANG

Einstellung

Max.
2U
FUN FUN
10üI
FUN FUN
-1 -1
60000 min
24
1,00
599,99 Hz
10P
FUN FUN
374 ist in Konfigurationen 5xx und 6xx (Syn-
)
Werkseinst.
U
FUN
I
FUN
n
N
2
cos()
N
50,00 Hz
P
FUN
08/16
