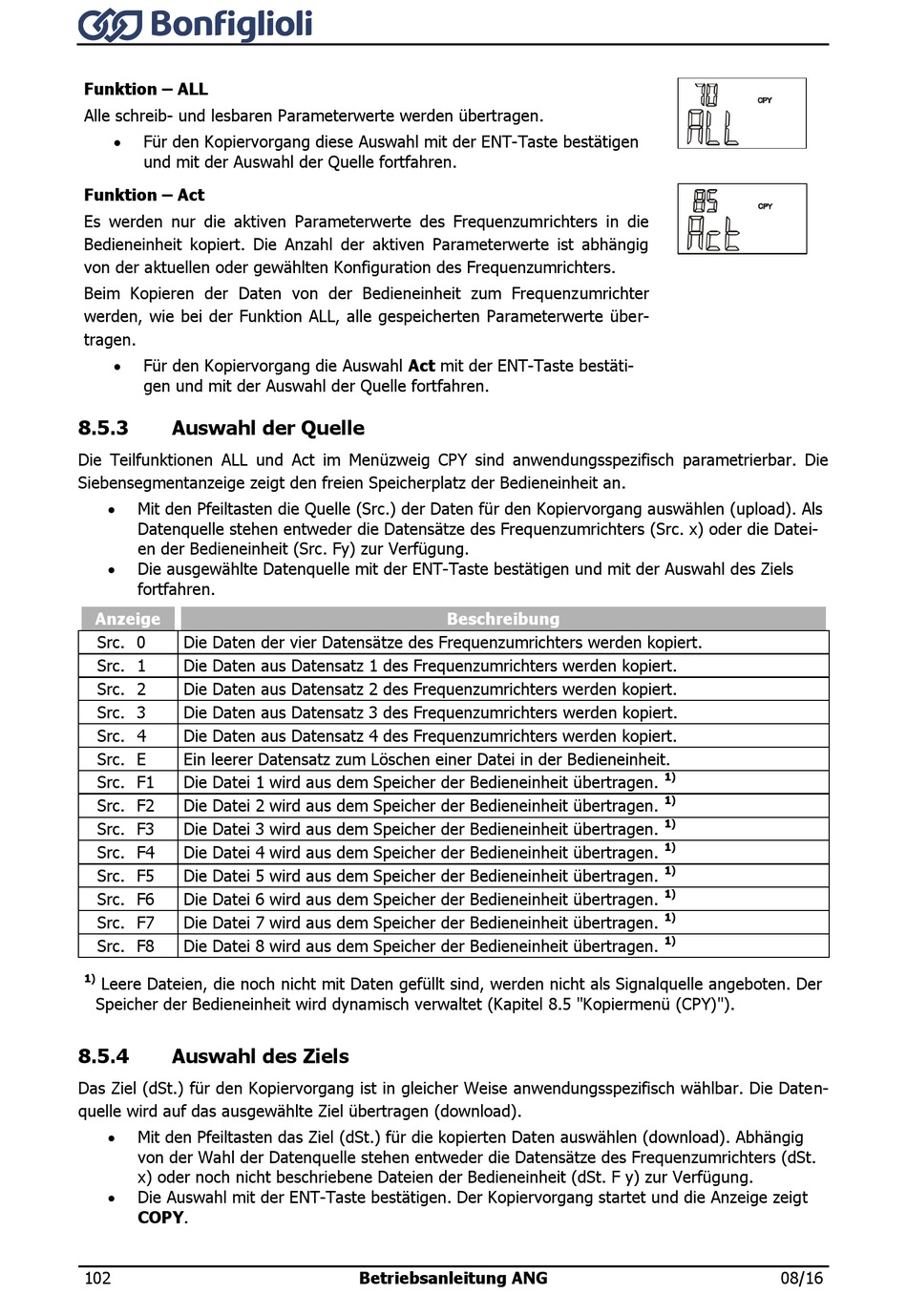

Funktion – ALL
Alle schreib- und lesbaren Parameterwerte werden übertragen.
 Für den Kopiervorgang diese Auswahl mit der ENT-Taste bestätigen
und mit der Auswahl der Quelle fortfahren.
Funktion – Act
Es werden nur die aktiven Parameterwerte des Frequenzumrichters in die
Bedieneinheit kopiert. Die Anzahl der aktiven Parameterwerte ist abhängig
von der aktuellen oder gewählten Konfiguration des Frequenzumrichters.
Beim Kopieren der Daten von der Bedieneinheit zum Frequenzumrichter
werden, wie bei der Funktion ALL, alle gespeicherten Parameterwerte über-
tragen.
 Für den Kopiervorgang die Auswahl Act mit der ENT-Taste bestäti-
gen und mit der Auswahl der Quelle fortfahren.
8.5.3

Auswahl der Quelle

Die Teilfunktionen ALL und Act im Menüzweig CPY sind anwendungsspezifisch parametrierbar. Die
Siebensegmentanzeige zeigt den freien Speicherplatz der Bedieneinheit an.
 Mit den Pfeiltasten die Quelle (Src.) der Daten für den Kopiervorgang auswählen (upload). Als
Datenquelle stehen entweder die Datensätze des Frequenzumrichters (Src. x) oder die Datei-
en der Bedieneinheit (Src. Fy) zur Verfügung.
 Die ausgewählte Datenquelle mit der ENT-Taste bestätigen und mit der Auswahl des Ziels
fortfahren.
Anzeige
Src. 0 Die Daten der vier Datensätze des Frequenzumrichters werden kopiert.
Src. 1 Die Daten aus Datensatz 1 des Frequenzumrichters werden kopiert.
Src. 2 Die Daten aus Datensatz 2 des Frequenzumrichters werden kopiert.
Src. 3 Die Daten aus Datensatz 3 des Frequenzumrichters werden kopiert.
Src. 4 Die Daten aus Datensatz 4 des Frequenzumrichters werden kopiert.
Src. E Ein leerer Datensatz zum Löschen einer Datei in der Bedieneinheit.
Src. F1 Die Datei 1 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F2 Die Datei 2 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F3 Die Datei 3 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F4 Die Datei 4 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F5 Die Datei 5 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F6 Die Datei 6 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F7 Die Datei 7 wird aus dem Speicher der Bedieneinheit übertragen.
Src. F8 Die Datei 8 wird aus dem Speicher der Bedieneinheit übertragen.
1)
Leere Dateien, die noch nicht mit Daten gefüllt sind, werden nicht als Signalquelle angeboten. Der
Speicher der Bedieneinheit wird dynamisch verwaltet (Kapitel 8.5 "Kopiermenü (CPY)").
8.5.4

Auswahl des Ziels

Das Ziel (dSt.) für den Kopiervorgang ist in gleicher Weise anwendungsspezifisch wählbar. Die Daten-
quelle wird auf das ausgewählte Ziel übertragen (download).
 Mit den Pfeiltasten das Ziel (dSt.) für die kopierten Daten auswählen (download). Abhängig
von der Wahl der Datenquelle stehen entweder die Datensätze des Frequenzumrichters (dSt.
x) oder noch nicht beschriebene Dateien der Bedieneinheit (dSt. F y) zur Verfügung.
 Die Auswahl mit der ENT-Taste bestätigen. Der Kopiervorgang startet und die Anzeige zeigt
COPY.
