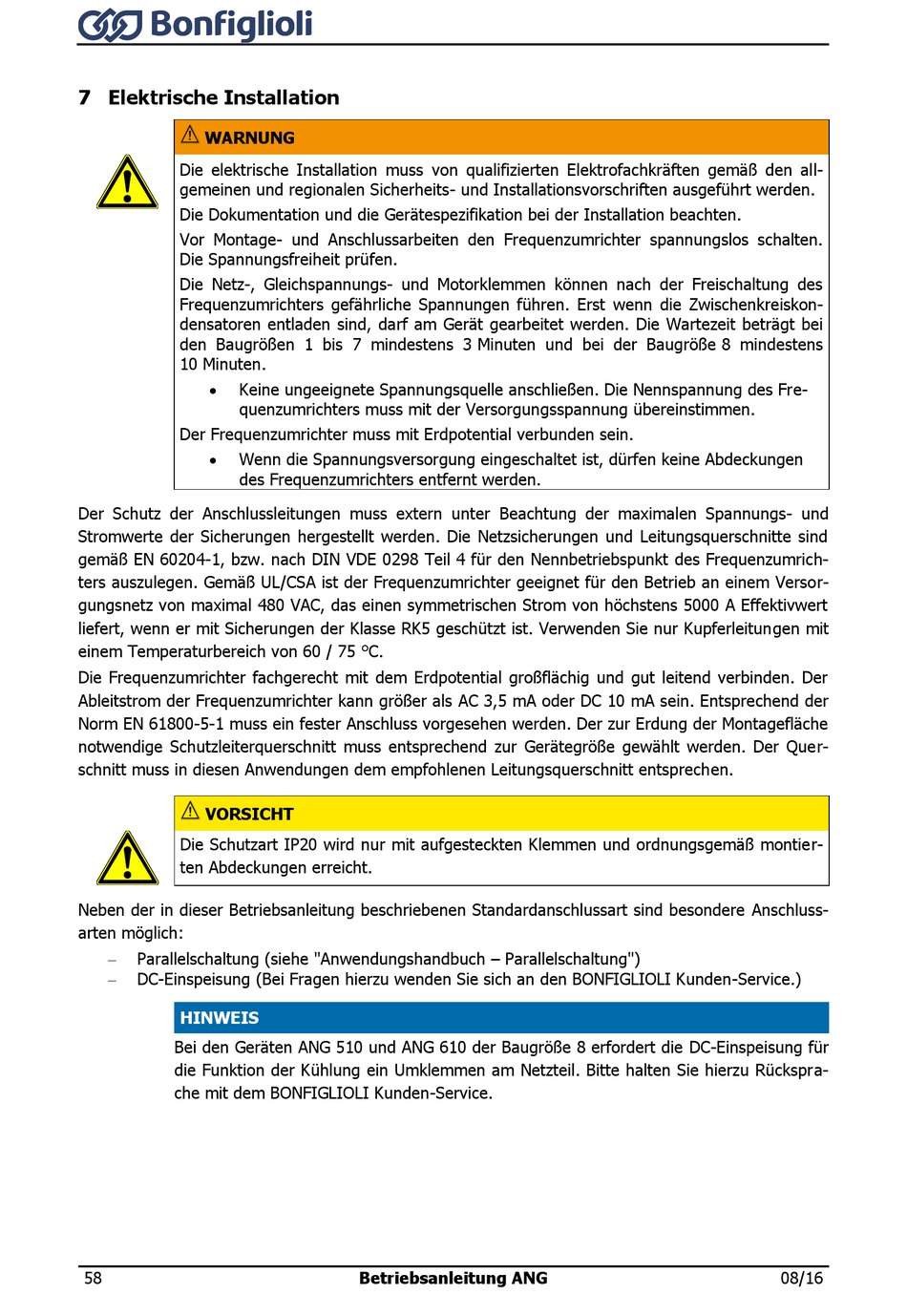

7 Elektrische Installation

WARNUNG
Die elektrische Installation muss von qualifizierten Elektrofachkräften gemäß den all-
gemeinen und regionalen Sicherheits- und Installationsvorschriften ausgeführt werden.
Die Dokumentation und die Gerätespezifikation bei der Installation beachten.
Vor Montage- und Anschlussarbeiten den Frequenzumrichter spannungslos schalten.
Die Spannungsfreiheit prüfen.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen. Erst wenn die Zwischenkreiskon-
densatoren entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei
den Baugrößen 1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens
10 Minuten.
 Keine ungeeignete Spannungsquelle anschließen. Die Nennspannung des Fre-
quenzumrichters muss mit der Versorgungsspannung übereinstimmen.
Der Frequenzumrichter muss mit Erdpotential verbunden sein.
 Wenn die Spannungsversorgung eingeschaltet ist, dürfen keine Abdeckungen
des Frequenzumrichters entfernt werden.
Der Schutz der Anschlussleitungen muss extern unter Beachtung der maximalen Spannungs- und
Stromwerte der Sicherungen hergestellt werden. Die Netzsicherungen und Leitungsquerschnitte sind
gemäß EN 60204-1, bzw. nach DIN VDE 0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrich-
ters auszulegen. Gemäß UL/CSA ist der Frequenzumrichter geeignet für den Betrieb an einem Versor-
gungsnetz von maximal 480 VAC, das einen symmetrischen Strom von höchstens 5000 A Effektivwert
liefert, wenn er mit Sicherungen der Klasse RK5 geschützt ist. Verwenden Sie nur Kupferleitungen mit
einem Temperaturbereich von 60 / 75 °C.
Die Frequenzumrichter fachgerecht mit dem Erdpotential großflächig und gut leitend verbinden. Der
Ableitstrom der Frequenzumrichter kann größer als AC 3,5 mA oder DC 10 mA sein. Entsprechend der
Norm EN 61800-5-1 muss ein fester Anschluss vorgesehen werden. Der zur Erdung der Montagefläche
notwendige Schutzleiterquerschnitt muss entsprechend zur Gerätegröße gewählt werden. Der Quer-
schnitt muss in diesen Anwendungen dem empfohlenen Leitungsquerschnitt entsprechen.
VORSICHT
Die Schutzart IP20 wird nur mit aufgesteckten Klemmen und ordnungsgemäß montier-
ten Abdeckungen erreicht.
Neben der in dieser Betriebsanleitung beschriebenen Standardanschlussart sind besondere Anschluss-
arten möglich:

Parallelschaltung (siehe "Anwendungshandbuch – Parallelschaltung")
 DC-Einspeisung (Bei Fragen hierzu wenden Sie sich an den BONFIGLIOLI Kunden-Service.)
HINWEIS
Bei den Geräten ANG 510 und ANG 610 der Baugröße 8 erfordert die DC-Einspeisung für
die Funktion der Kühlung ein Umklemmen am Netzteil. Bitte halten Sie hierzu Rückspra-
che mit dem BONFIGLIOLI Kunden-Service.
