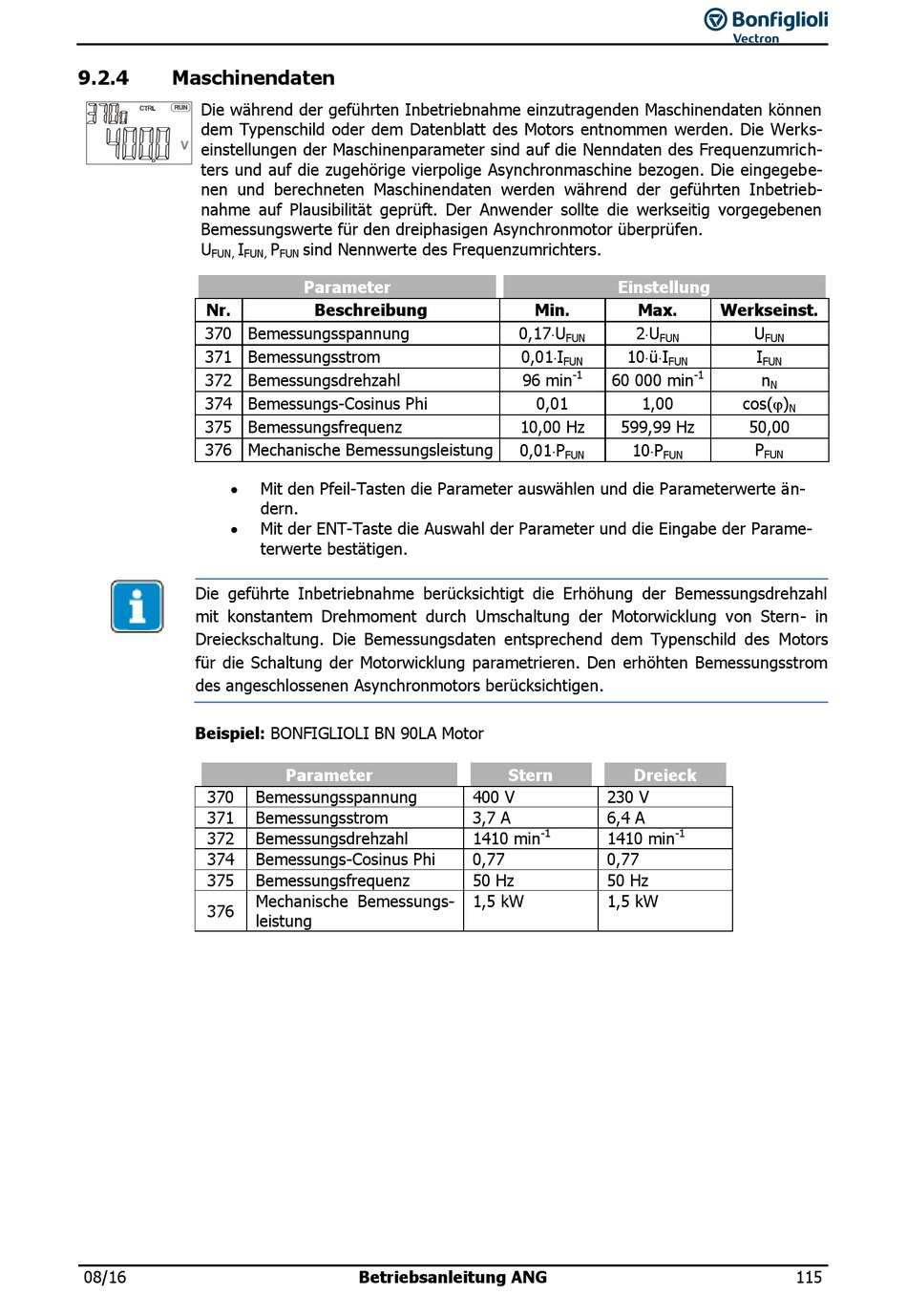

9.2.4

Maschinendaten

Die während der geführten Inbetriebnahme einzutragenden Maschinendaten können
dem Typenschild oder dem Datenblatt des Motors entnommen werden. Die Werks-
einstellungen der Maschinenparameter sind auf die Nenndaten des Frequenzumrich-
ters und auf die zugehörige vierpolige Asynchronmaschine bezogen. Die eingegebe-
nen und berechneten Maschinendaten werden während der geführten Inbetrieb-
nahme auf Plausibilität geprüft. Der Anwender sollte die werkseitig vorgegebenen
Bemessungswerte für den dreiphasigen Asynchronmotor überprüfen.
U I
FUN, FUN,
Nr.
370 Bemessungsspannung
371 Bemessungsstrom
372 Bemessungsdrehzahl
374 Bemessungs-Cosinus Phi
375 Bemessungsfrequenz
376 Mechanische Bemessungsleistung


Die geführte Inbetriebnahme berücksichtigt die Erhöhung der Bemessungsdrehzahl
mit konstantem Drehmoment durch Umschaltung der Motorwicklung von Stern- in
Dreieckschaltung. Die Bemessungsdaten entsprechend dem Typenschild des Motors
für die Schaltung der Motorwicklung parametrieren. Den erhöhten Bemessungsstrom
des angeschlossenen Asynchronmotors berücksichtigen.
Beispiel: BONFIGLIOLI BN 90LA Motor
370
371
372
374
375
376
08/16
P sind Nennwerte des Frequenzumrichters.
FUN
Parameter
Beschreibung
Mit den Pfeil-Tasten die Parameter auswählen und die Parameterwerte än-
dern.
Mit der ENT-Taste die Auswahl der Parameter und die Eingabe der Parame-
terwerte bestätigen.
Parameter
Bemessungsspannung
Bemessungsstrom
Bemessungsdrehzahl
Bemessungs-Cosinus Phi
Bemessungsfrequenz
Mechanische Bemessungs-
leistung
Betriebsanleitung ANG
Einstellung
Min. Max.
0,17U 2U
FUN
0,01I 10üI
FUN
-1
96 min 60 000 min
0,01 1,00
10,00 Hz 599,99 Hz
0,01P 10P
FUN
Stern Dreieck
400 V 230 V
3,7 A 6,4 A
-1
1410 min 1410 min
0,77 0,77
50 Hz 50 Hz
1,5 kW 1,5 kW
Werkseinst.
U
FUN FUN
I
FUN FUN
-1
n
N
cos()
N
50,00
P
FUN FUN
-1
115
