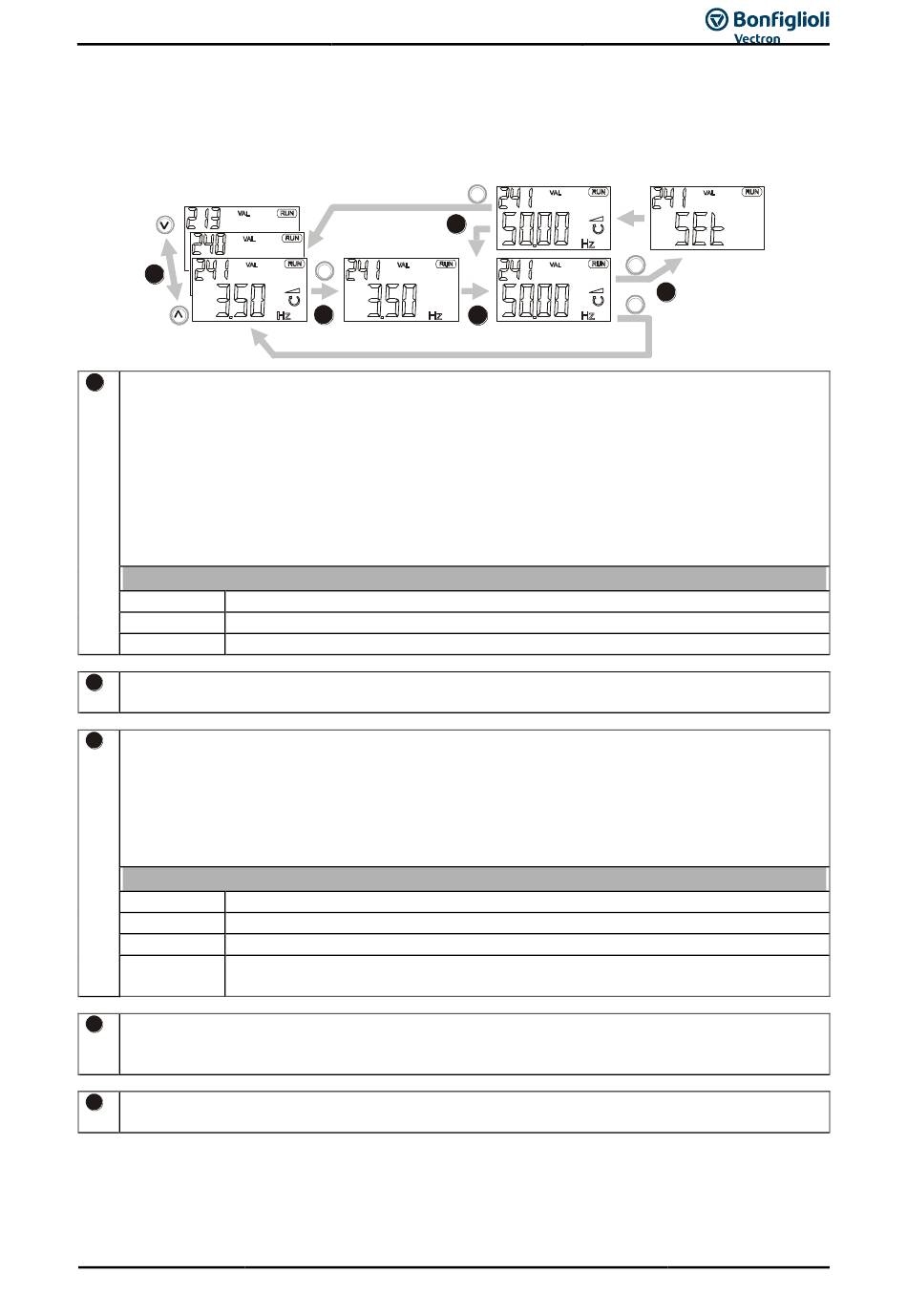

8.3 Istwertmenü (VAL)
Die Bedieneinheit zeigt im Menüzweig VAL, abhängig von der gewählten Konfiguration und den instal-
lierten Optionen, eine Vielzahl von Istwerten an. Die Betriebsanleitung dokumentiert die Parameter
und die Basisfunktionen der Software, die mit dem jeweiligen Istwert verknüpft sind.
A
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfolge angezeigten
A
Istwerten auswählen.
Ist die höchste Parameternummer erreicht, wird nach Betätigen der ▲-Taste die kleinste Pa-
rameternummer angezeigt.
Ist die kleinste Parameternummer erreicht, wird nach Betätigen der ▼-Taste die höchste Pa-
rameternummer angezeigt.
Datensatzumschaltbare Istwertparameter werden im aktuellen Datensatz mit zugehöriger Da-
tensatznummer angezeigt. Die Siebensegmentanzeige zeigt den Datensatz 0, wenn die Istwer-
te in den vier Datensätzen gleich sind.
▲ + ▼ Wechseln zum Istwertparameter beim Einschalten.
FUN , ▲ Anzeigen des letzten Istwertparameters (höchste Nummer).
FUN , ▼ Anzeigen des ersten Istwertparameters (kleinste Nummer).
Mit der ENT-Taste den Istwert auswählen. Dieser wird mit aktuellem Parameterwert, Einheit
B
und aktivem Datensatz angezeigt.
Im Rahmen der Inbetriebnahme, Betriebs- und Fehleranalyse ist es möglich, jeden Istwertpa-
C
rameter gezielt zu überwachen.
Die Istwertparameter sind zum Teil in den vier zur Verfügung stehenden Datensätzen ange-
ordnet. Sind die Parameterwerte in den vier Datensätzen identisch, wird der Istwert im Daten-
satz 0 angezeigt. Unterschiedliche Istwerte in den vier Datensätzen werden im Datensatz 0
durch die Anzeige dIFF gekennzeichnet.
▲ , ▼ Wechseln des Datensatzes bei umschaltbaren Istwerten.
FUN , ▲ Maximalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ▼ Minimalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ENT Anzeigen des Mittelwertes der Istwertgröße im Zeitraum der
Überwachung.
Mit der ENT-Taste den ausgewählten Istwert als Parameter für die Anzeige beim Einschalten
D
speichern. Kurzzeitig erscheint die Meldung SEt mit der Parameternummer. Beim Einschalten
des Frequenzumrichters wird zukünftig dieser Istwert automatisch angezeigt.
Nachdem der Parameter abgespeichert wurde, kann der Wert erneut überwacht und angezeigt
E
werden. Mit der ESC-Taste in die Parameterauswahl des Menüzweigs VAL wechseln.
8.4 Parametermenü (PARA)
Die innerhalb der geführten Inbetriebnahme abgefragten Parameter sind aus bekannten Anwendun-
gen ausgewählt und können nach Bedarf durch weitere Einstellungen im Menüzweig PARA ergänzt
