7.5.5 Baugröße 7: ANG 410 (75,0 bis 132,0 kW)
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei der Baugröße 7 mindestens 3 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen sowie die Motorleitungen und den Bremswiderstand leistungslos
anklemmen und leistungslos trennen.
78

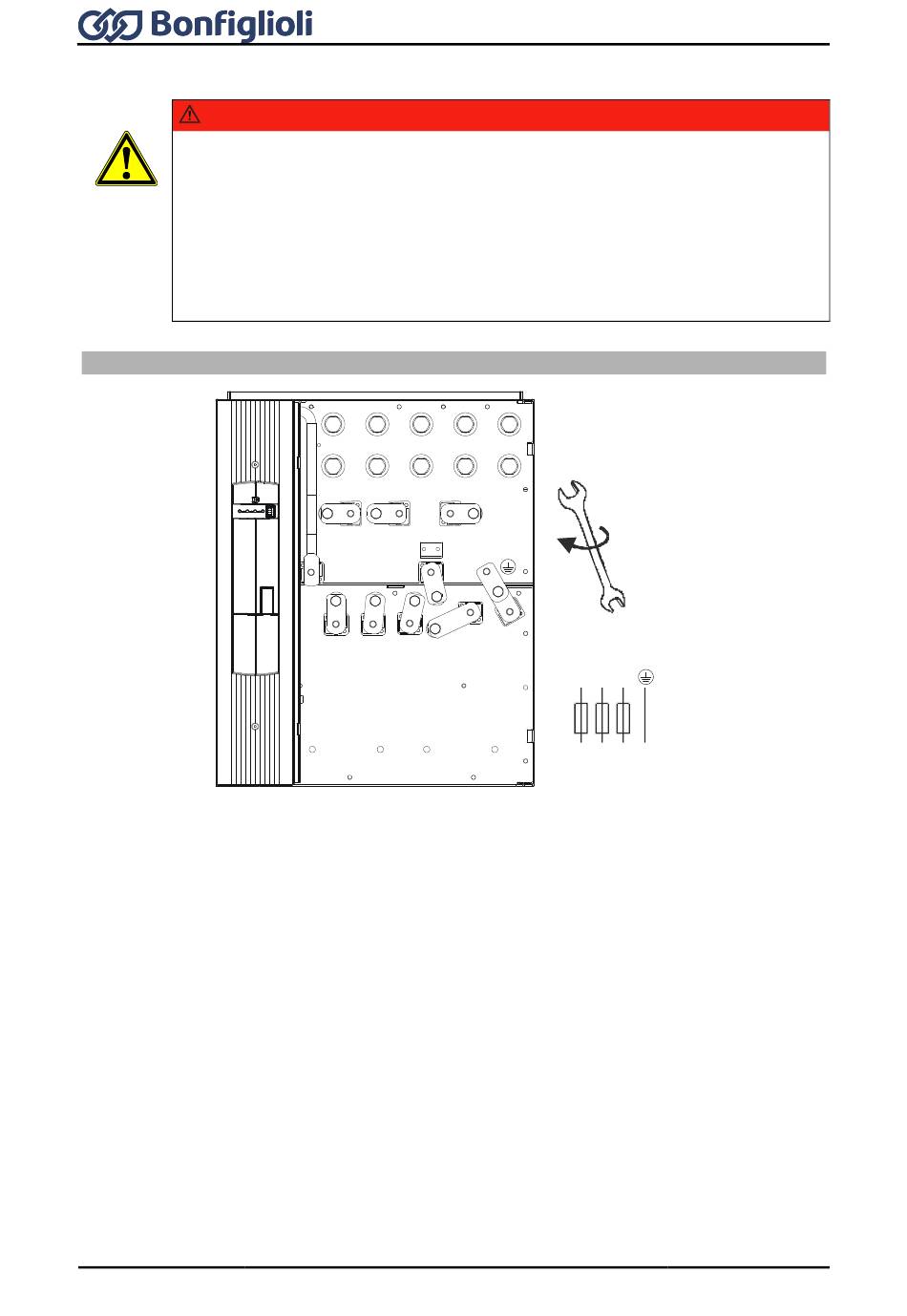

Netzanschluss ANG 410 (75,0 bis 132 kW)
U V
ZK+
Rb2
L1 L2 L3
Gewindebolzen M8x20
Betriebsanleitung ANG
W
ZK-
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
10 Nm
88.5 lb-in
08/16
