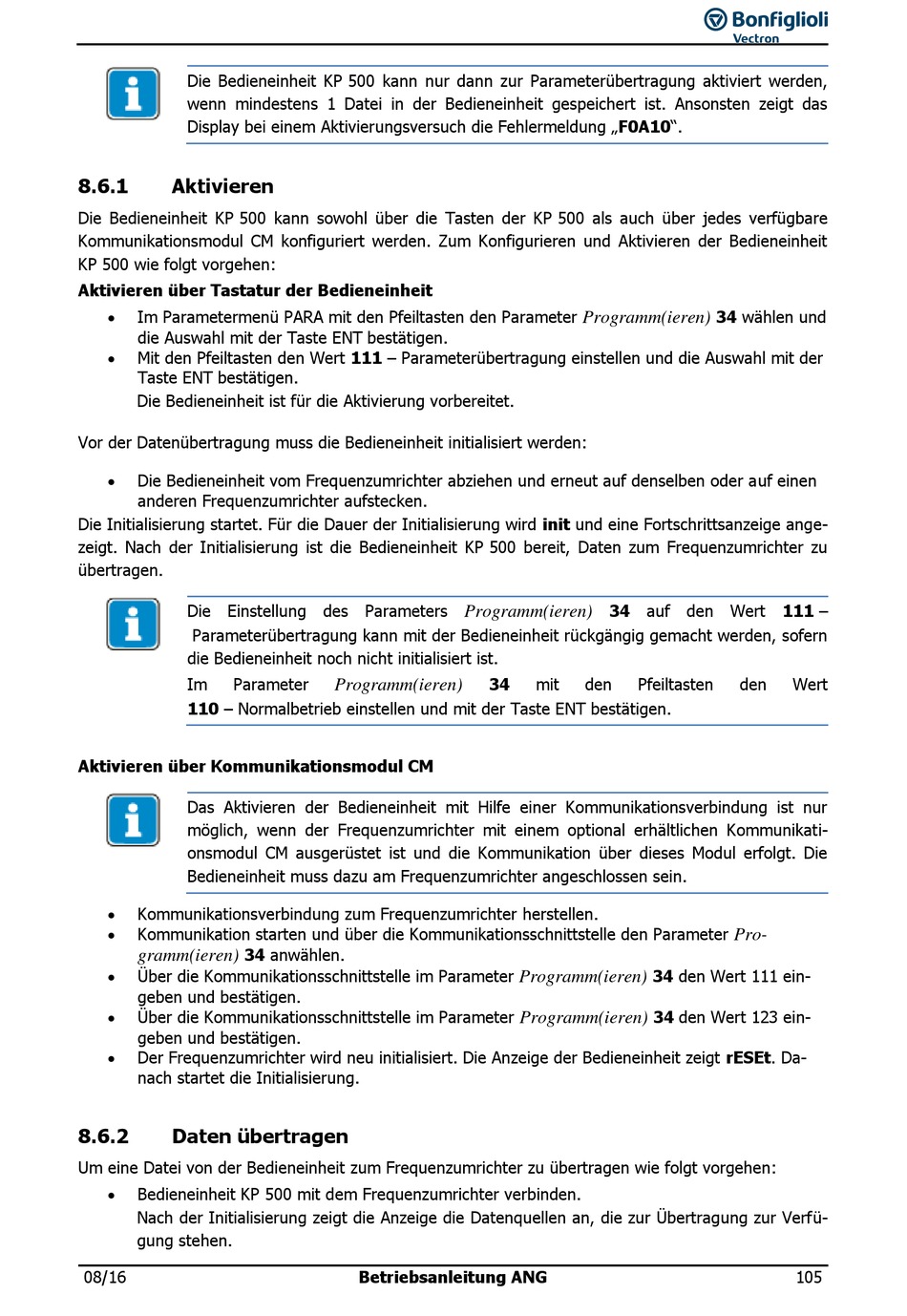

Aktivieren; Daten Übertragen - BONFIGLIOLI Vectron Active Next Generation ANG210 Betriebsanleitung

Die Bedieneinheit KP 500 kann nur dann zur Parameterübertragung aktiviert werden,
wenn mindestens 1 Datei in der Bedieneinheit gespeichert ist. Ansonsten zeigt das
Display bei einem Aktivierungsversuch die Fehlermeldung „F0A10".
8.6.1

Aktivieren

Die Bedieneinheit KP 500 kann sowohl über die Tasten der KP 500 als auch über jedes verfügbare
Kommunikationsmodul CM konfiguriert werden. Zum Konfigurieren und Aktivieren der Bedieneinheit
KP 500 wie folgt vorgehen:
Aktivieren über Tastatur der Bedieneinheit
 Im Parametermenü PARA mit den Pfeiltasten den Parameter
die Auswahl mit der Taste ENT bestätigen.
 Mit den Pfeiltasten den Wert 111 – Parameterübertragung einstellen und die Auswahl mit der
Taste ENT bestätigen.
Die Bedieneinheit ist für die Aktivierung vorbereitet.
Vor der Datenübertragung muss die Bedieneinheit initialisiert werden:
 Die Bedieneinheit vom Frequenzumrichter abziehen und erneut auf denselben oder auf einen
anderen Frequenzumrichter aufstecken.
Die Initialisierung startet. Für die Dauer der Initialisierung wird init und eine Fortschrittsanzeige ange-
zeigt. Nach der Initialisierung ist die Bedieneinheit KP 500 bereit, Daten zum Frequenzumrichter zu
übertragen.
Die Einstellung des Parameters
Parameterübertragung kann mit der Bedieneinheit rückgängig gemacht werden, sofern
die Bedieneinheit noch nicht initialisiert ist.
Im Parameter
110 – Normalbetrieb einstellen und mit der Taste ENT bestätigen.
Aktivieren über Kommunikationsmodul CM
Das Aktivieren der Bedieneinheit mit Hilfe einer Kommunikationsverbindung ist nur
möglich, wenn der Frequenzumrichter mit einem optional erhältlichen Kommunikati-
onsmodul CM ausgerüstet ist und die Kommunikation über dieses Modul erfolgt. Die
Bedieneinheit muss dazu am Frequenzumrichter angeschlossen sein.
 Kommunikationsverbindung zum Frequenzumrichter herstellen.
 Kommunikation starten und über die Kommunikationsschnittstelle den Parameter
34 anwählen.
gramm(ieren)
 Über die Kommunikationsschnittstelle im Parameter
geben und bestätigen.
 Über die Kommunikationsschnittstelle im Parameter
geben und bestätigen.
 Der Frequenzumrichter wird neu initialisiert. Die Anzeige der Bedieneinheit zeigt rESEt. Da-
nach startet die Initialisierung.
8.6.2 Daten übertragen
Um eine Datei von der Bedieneinheit zum Frequenzumrichter zu übertragen wie folgt vorgehen:
 Bedieneinheit KP 500 mit dem Frequenzumrichter verbinden.
Nach der Initialisierung zeigt die Anzeige die Datenquellen an, die zur Übertragung zur Verfü-
gung stehen.
08/16
Programm(ieren)
34
Programm(ieren)
Betriebsanleitung ANG
Programm(ieren)
34 auf den Wert 111 –
mit den Pfeiltasten
34 den Wert 111 ein-
Programm(ieren)
34 den Wert 123 ein-
Programm(ieren)
34 wählen und
den Wert
Pro-
105
