3.4 Steuereingänge und –ausgänge
VORSICHT

Anliegende Spannung

Die Seuerklemmen könnten Spannungen führen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen, die Motorleitungen und den Bremswiderstand leistungslos
anklemmen und leistungslos trennen.

Steuerklemmen

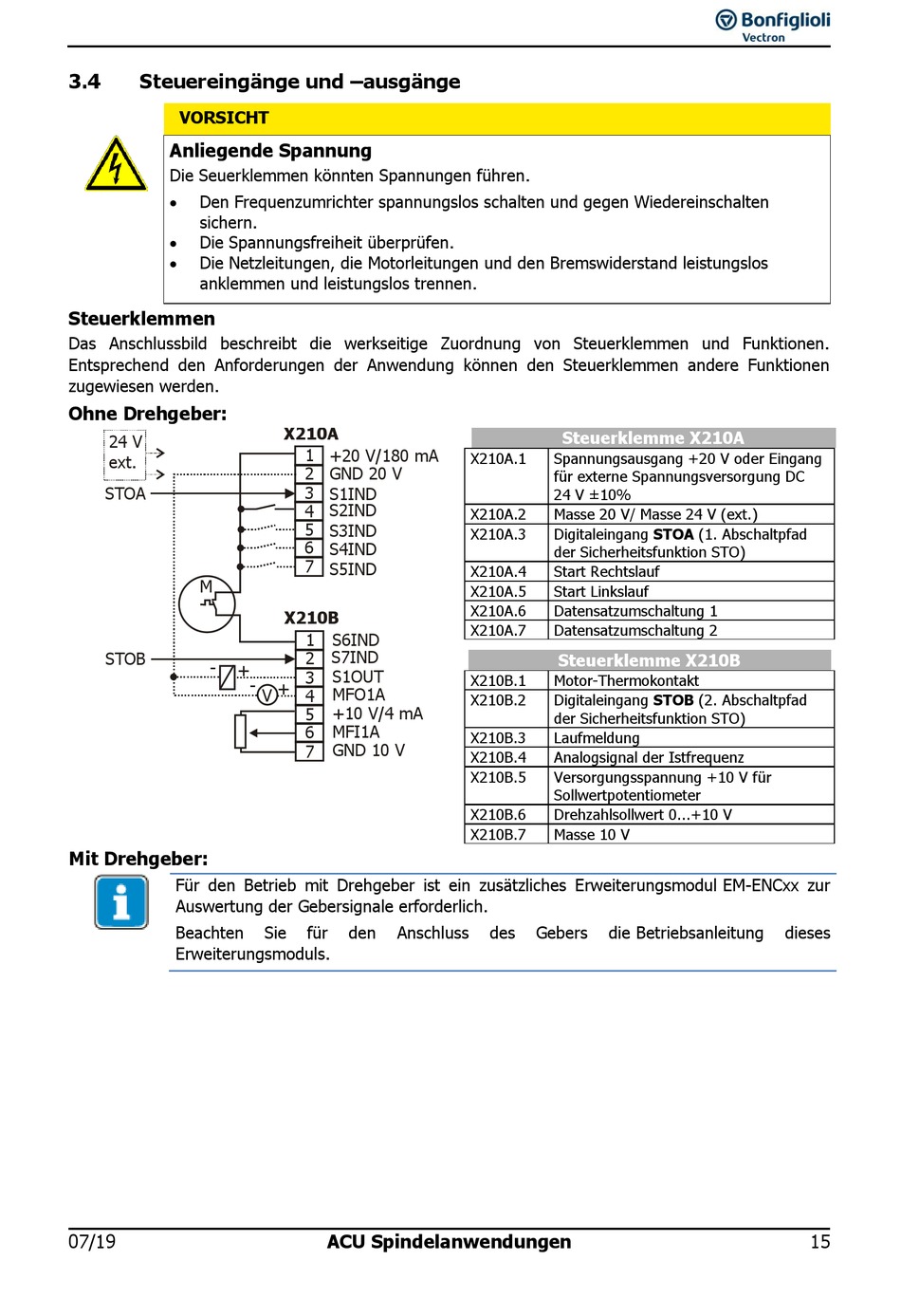

Das Anschlussbild beschreibt die werkseitige Zuordnung von Steuerklemmen und Funktionen.
Entsprechend den Anforderungen der Anwendung können den Steuerklemmen andere Funktionen
zugewiesen werden.
Ohne Drehgeber:
24 V
ext.
STOA
M
STOB
-
+

Mit Drehgeber:

Für den Betrieb mit Drehgeber ist ein zusätzliches Erweiterungsmodul EM-ENCxx zur
Auswertung der Gebersignale erforderlich.
Beachten
Erweiterungsmoduls.
07/19
X210A
1 +20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1 S6IND
S7IND
2
S1OUT
3
-
+
MFO1A
V 4
+10 V/4 mA
5
6 MFI1A
GND 10 V
7
Sie für den Anschluss
ACU Spindelanwendungen
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V
X210B.7 Masse 10 V
des Gebers die Betriebsanleitung dieses
