6.4 Baugröße ANG 410 (18,5 bis 30,0 kW)
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der Montageplatte.

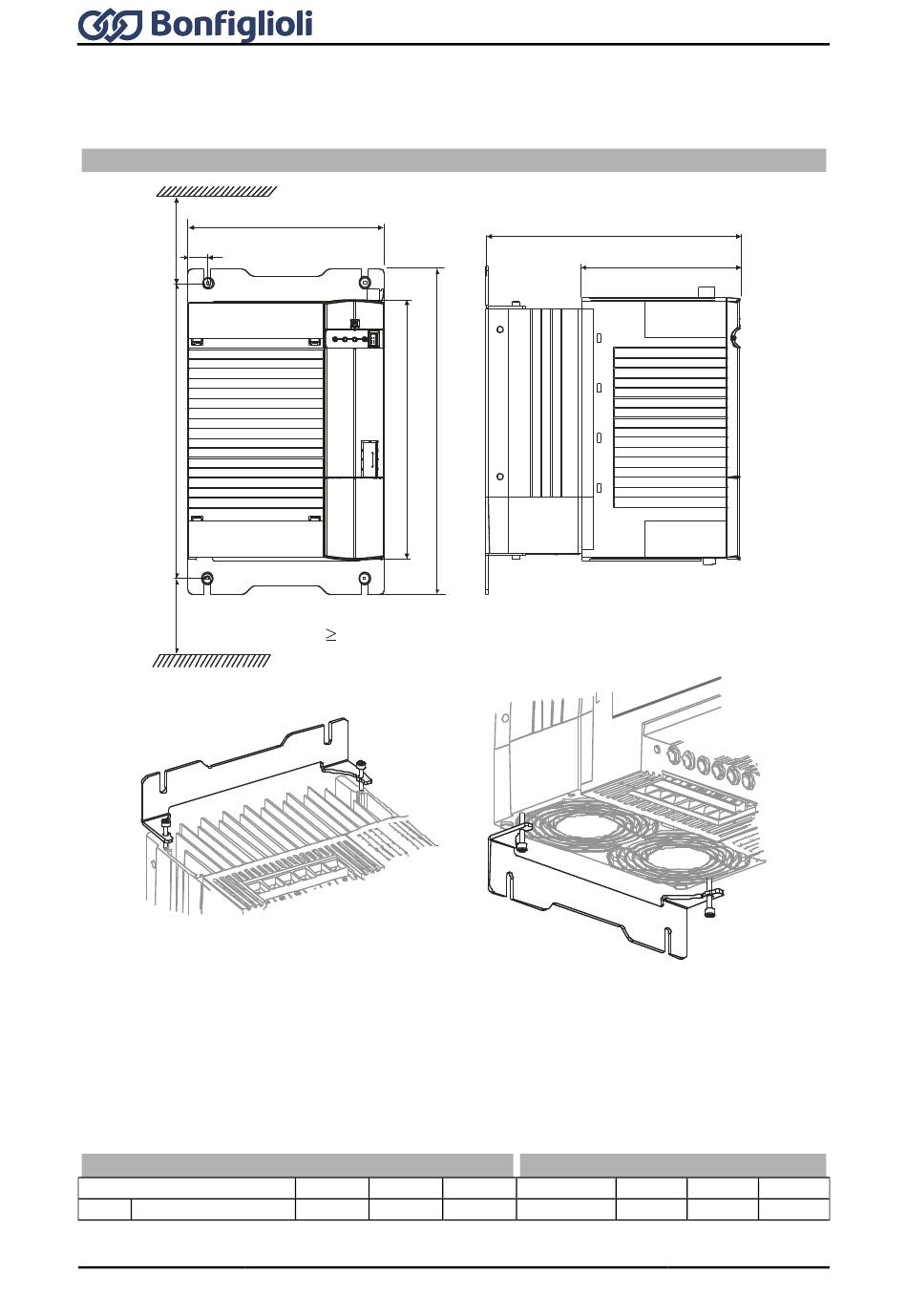

Die folgende Abbildung zeigt die Standardbefestigung.
x
b1
a1
x
Befestigungswinkel oben
(Befestigung mit Schrauben
Die Montage erfolgt durch Verschrauben der beiden Befestigungswinkel mit dem Kühlkörper des Fre-
quenzumrichters und der Montageplatte.
Die Frequenzumrichter werden mit Befestigungswinkeln geliefert, die mit vier gewindeformenden
Schrauben befestigt werden. Die Abmessungen und Montagemaße entsprechen dem Standardgerät
ohne optionale Komponenten in Millimeter.
Abmessungen [mm]
ANG
410 18,5...30,0 kW
54
Standardmontage
b
a a2
x 100 mm
M4x20 )
a b
250 200
Betriebsanleitung ANG
c
Befestigungswinkel unten
(Befestigung mit Schrauben
Montagemaß [mm]
c a1
260 270 ... 290
c1
M4x70 )
a2 b1 c1
315 20 160
