7.2

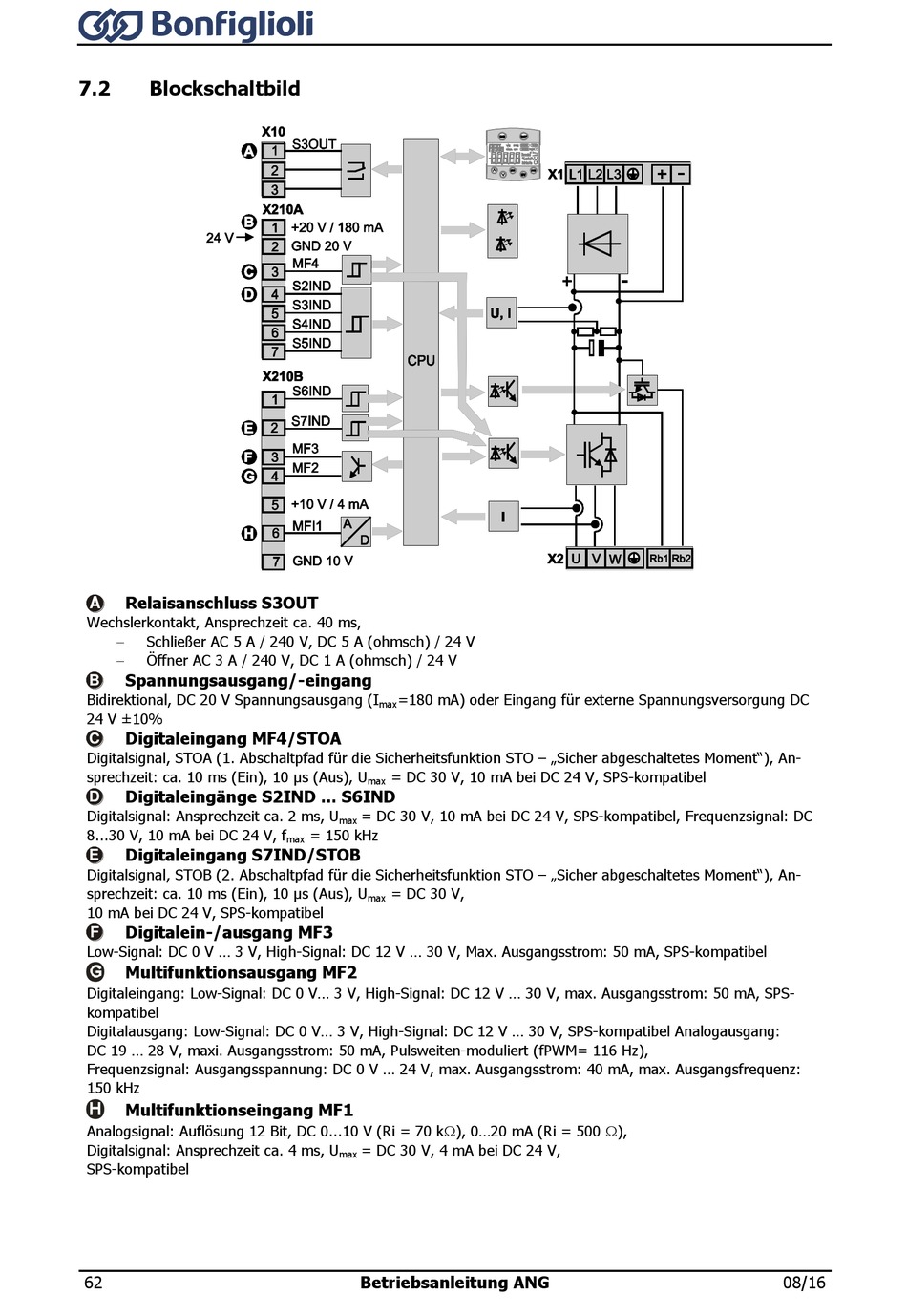

Blockschaltbild

Relaisanschluss S3OUT
A
Wechslerkontakt, Ansprechzeit ca. 40 ms,
 Schließer AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V
 Öffner AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
Spannungsausgang/-eingang
B
Bidirektional, DC 20 V Spannungsausgang (I
24 V ±10%
Digitaleingang MF4/STOA
C
Digitalsignal, STOA (1. Abschaltpfad für die Sicherheitsfunktion STO – „Sicher abgeschaltetes Moment"), An-
sprechzeit: ca. 10 ms (Ein), 10 μs (Aus), U
Digitaleingänge S2IND ... S6IND
D
Digitalsignal: Ansprechzeit ca. 2 ms, U
8...30 V, 10 mA bei DC 24 V, f
Digitaleingang S7IND/STOB
E
Digitalsignal, STOB (2. Abschaltpfad für die Sicherheitsfunktion STO – „Sicher abgeschaltetes Moment"), An-
sprechzeit: ca. 10 ms (Ein), 10 μs (Aus), U
10 mA bei DC 24 V, SPS-kompatibel
Digitalein-/ausgang MF3
F
Low-Signal: DC 0 V ... 3 V, High-Signal: DC 12 V ... 30 V, Max. Ausgangsstrom: 50 mA, SPS-kompatibel
Multifunktionsausgang MF2
Digitaleingang: Low-Signal: DC 0 V... 3 V, High-Signal: DC 12 V ... 30 V, max. Ausgangsstrom: 50 mA, SPS-
kompatibel
Digitalausgang: Low-Signal: DC 0 V... 3 V, High-Signal: DC 12 V ... 30 V, SPS-kompatibel Analogausgang:
DC 19 ... 28 V, maxi. Ausgangsstrom: 50 mA, Pulsweiten-moduliert (fPWM= 116 Hz),
Frequenzsignal: Ausgangsspannung: DC 0 V ... 24 V, max. Ausgangsstrom: 40 mA, max. Ausgangsfrequenz:
150 kHz
Multifunktionseingang MF1
Analogsignal: Auflösung 12 Bit, DC 0...10 V (Ri = 70 k), 0...20 mA (Ri = 500 ),
Digitalsignal: Ansprechzeit ca. 4 ms, U
SPS-kompatibel
62
=180 mA) oder Eingang für externe Spannungsversorgung DC
max
= DC 30 V, 10 mA bei DC 24 V, SPS-kompatibel
max
= DC 30 V, 10 mA bei DC 24 V, SPS-kompatibel, Frequenzsignal: DC
max
= 150 kHz
max
= DC 30 V,
max
= DC 30 V, 4 mA bei DC 24 V,
max
