Gerät-Übersicht

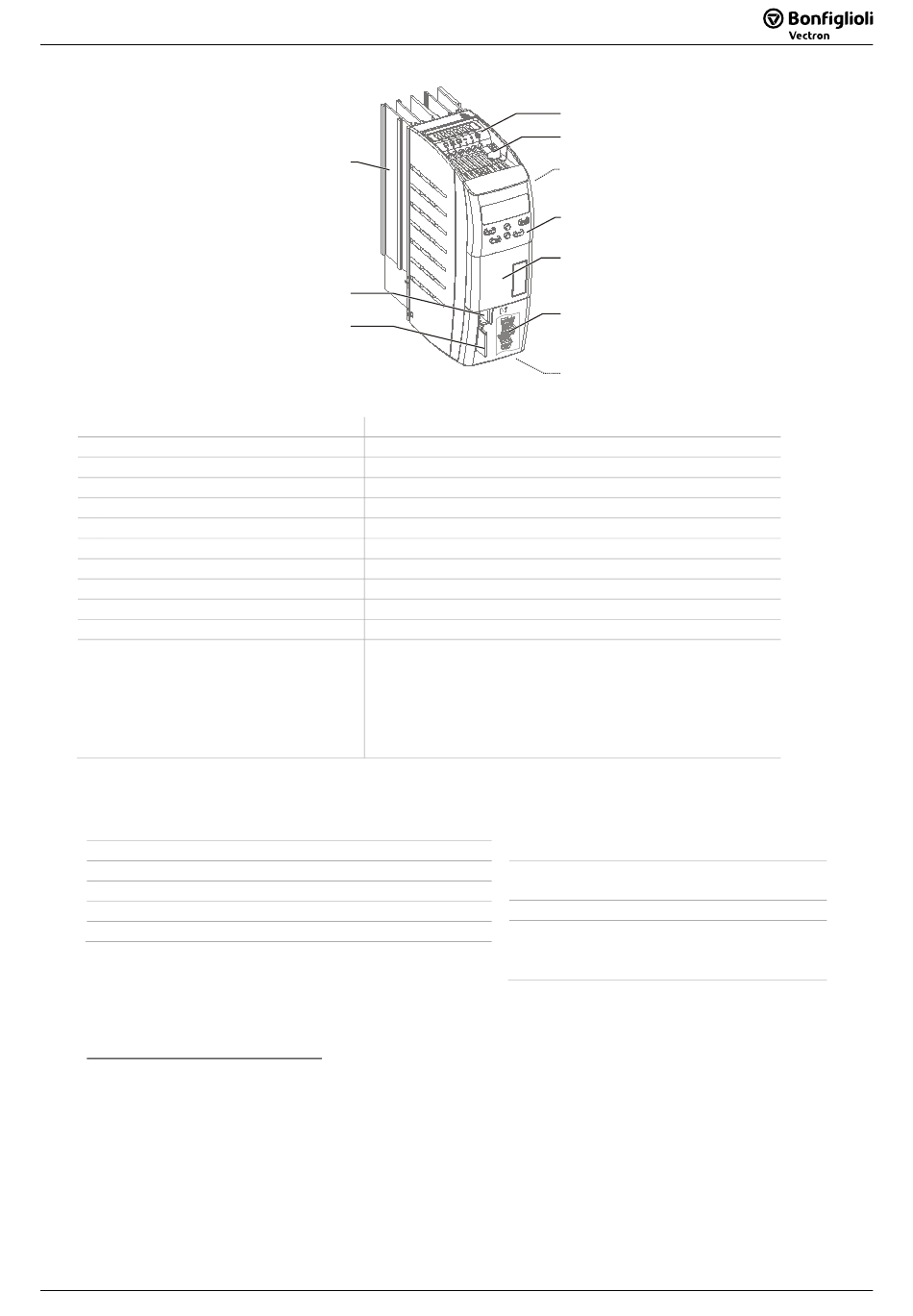

3.4 Übersicht der Bauteile und Anschlussklemmen
Kommunikationsschnittstelle X21
mit RJ45-Anschluss
Anschluss Netzspannung
Die Sicherheitshinweise beachten.
Motoranschluss
Die Sicherheitshinweise beachten.
Steuerklemmen und Relaisausgang
Die Sicherheitshinweise beachten.
Steuerklemmen CAN-Anschluss
Bedienfeld
Steckplatz für Speicherkarte (MMC)
Kommunikationsschnittstelle X21
Steckplatz für eines der optionalen
Kommunikationsmodule:
CM-232
CM-485
CM-PDPV1
CM-CAN
3.5

Anzahl der Steuerklemmen

4 Digitaleingänge
2 Digitaleingänge für die Freigabe
1 Digitaler Ein-/Ausgang
2 Multifunktionseingänge: digitaler/analoger Eingang
1 Digitalausgang
1 Multifunktionsausgang: digital/analog/Frequenz
1
Die Produkte für die CANopen®-Kommunikation erfüllen die Spezifikationen der Nutzerorganisation CiA® (CAN
in Automation).
2
Einen Schnittstellenadapter installieren, um einen PC anzuschließen. Dies ermöglicht die Parametrierung und
Überwachung mit der PC-Software VPlus.
Übersicht der Bauteile und Anschlussklemmen
Übersicht der Bauteile und Anschlussklemmen
Kühlkörper
Steckplatz für
Speicherkarte
Siehe
Kapitel 5.5
Kapitel 5.1
Kapitel 5.6
Kapitel 5.1
Kapitel 5.7
Kapitel 5.1
Separate Anleitungen zu Systembus oder CANopen®
Kapitel 6.1
Kapitel 7.10.11 & Kapitel 12.8
2
Separate Anleitungen zu VABus oder Modbus.
Separate Anleitungen zu den Protokollen.
Anschluss Netzspannung
Potentialfreier Relaisausgang
Typenschild
Bedienfeld
Steckplatz für optionales
Kommunikationsmodul
Steuerklemmen
Motoranschluss
1 Eingang für externe Spannungsversor-
gung DC 24 V
1 Referenzspannungsausgang DC 10 V
1 Spannungsausgang DC 24 V
1 potentialfreier Relaisausgang
Anschlussklemmen für Systembus oder
zur Kommunikation über CANopen®-
Protokoll
