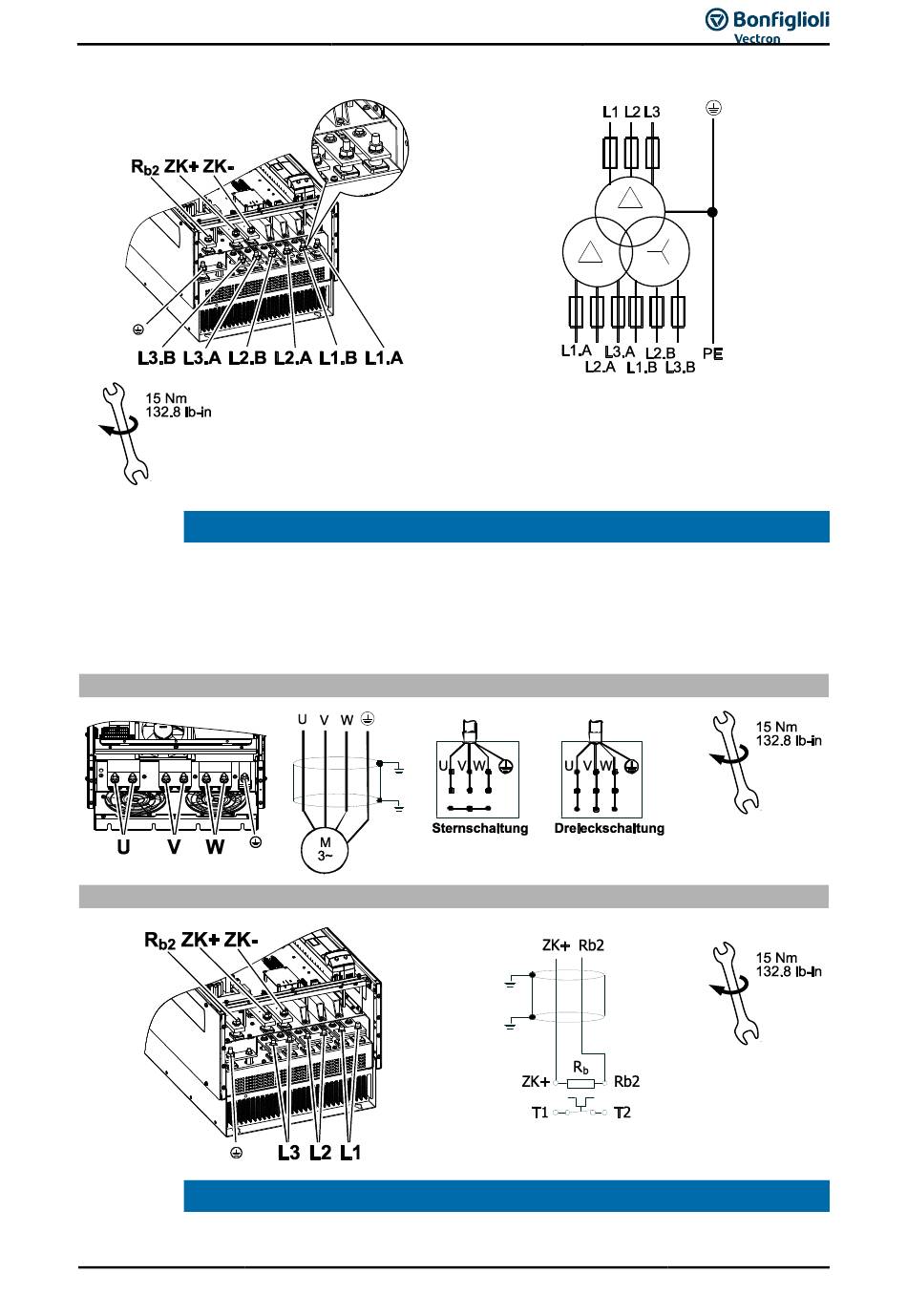

Netzanschluss 6 Phasen:
Gewindebolzen M10x20
HINWEIS
Der 6-phasige Anschluss muss über die gleichen Netzzuleitungen und einen geeigne-
ten Transformator (zum Beispiel eine d- und eine y-Wicklung sekundärseitig) erfolgen,
der alle Phasen um 30° zueinander verschiebt. Alternativ können auch zwei Transfor-
matoren verwendet werden (einmal mit d-Wicklung, einmal mit y- Wicklung sekundär-
seitig).
Anschluss Bremswiderstand mit Temperaturschalter
HINWEIS
Die Schutzart IP20 wird mit montierten Abdeckungen erreicht. Achten Sie darauf, dass
die Abdeckungen für den Betrieb immer montiert sind.
08/16
Motoranschluss ANG 410 (160,0 bis 400,0 kW)
Betriebsanleitung ANG
ANG 410: 6ph/400V AC
ANG 510: 6ph/525V AC
ANG 610: 6ph/690V AC
Gewindebolzen
M10x20
Gewindebolzen
M10x20
