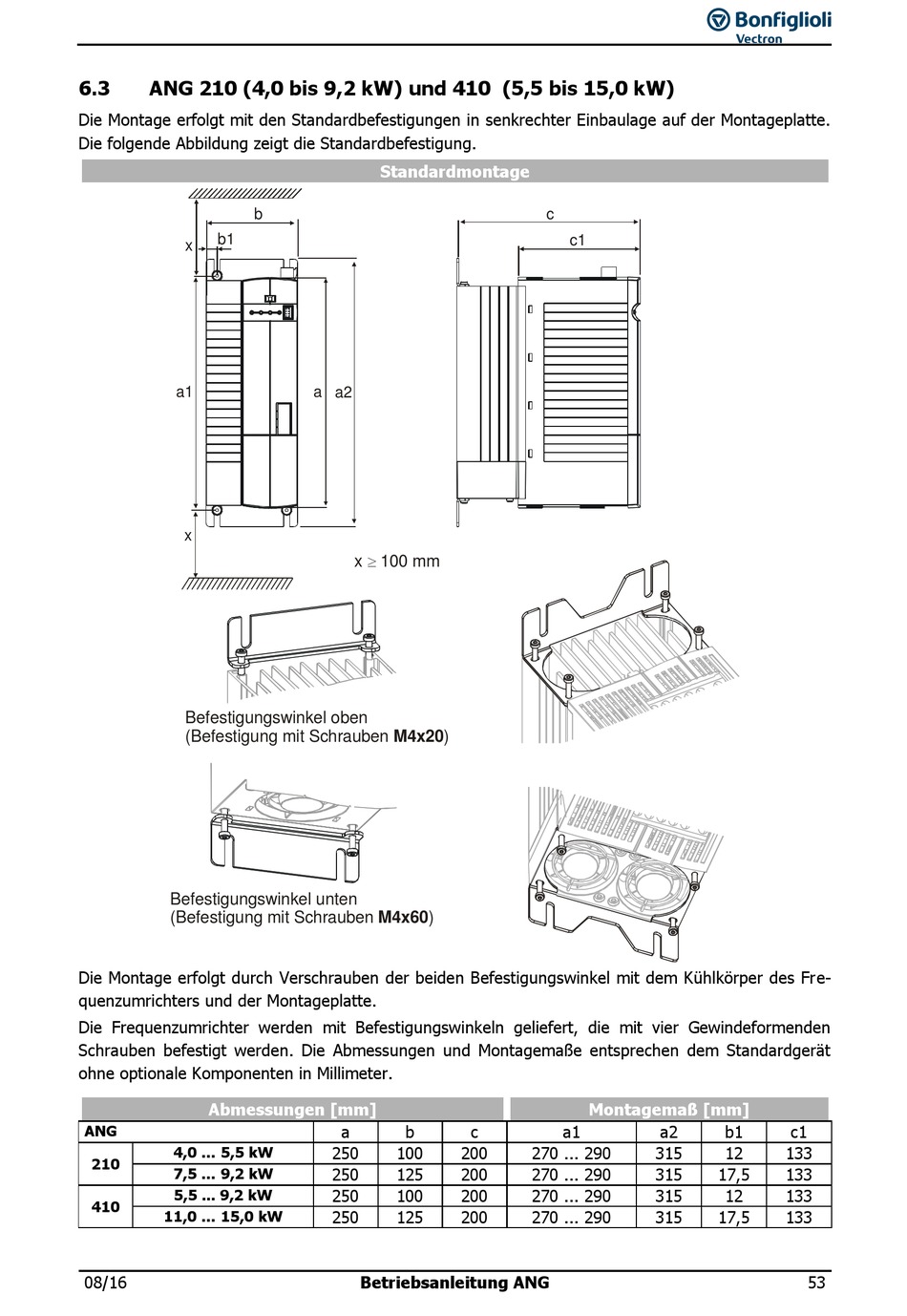

6.3

ANG 210 (4,0 bis 9,2 kW) und 410 (5,5 bis 15,0 kW)

Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der Montageplatte.
Die folgende Abbildung zeigt die Standardbefestigung.
b1
x
a1
x
Befestigungswinkel oben
(Befestigung mit Schrauben
Befestigungswinkel unten
(Befestigung mit Schrauben
Die Montage erfolgt durch Verschrauben der beiden Befestigungswinkel mit dem Kühlkörper des Fre-
quenzumrichters und der Montageplatte.
Die Frequenzumrichter werden mit Befestigungswinkeln geliefert, die mit vier Gewindeformenden
Schrauben befestigt werden. Die Abmessungen und Montagemaße entsprechen dem Standardgerät
ohne optionale Komponenten in Millimeter.
Abmessungen [mm]
ANG
4,0 ... 5,5 kW
210
7,5 ... 9,2 kW
5,5 ... 9,2 kW
410
11,0 ... 15,0 kW
08/16
Standardmontage
b
a a2

x 100 mm
M4x20
M4x60
a b
250 100
250 125
250 100
250 125
Betriebsanleitung ANG
c
c1
)
)
Montagemaß [mm]
c a1
200 270 ... 290
200 270 ... 290
200 270 ... 290
200 270 ... 290
a2 b1 c1
315 12 133
315 17,5 133
315 12 133
315 17,5 133
53
