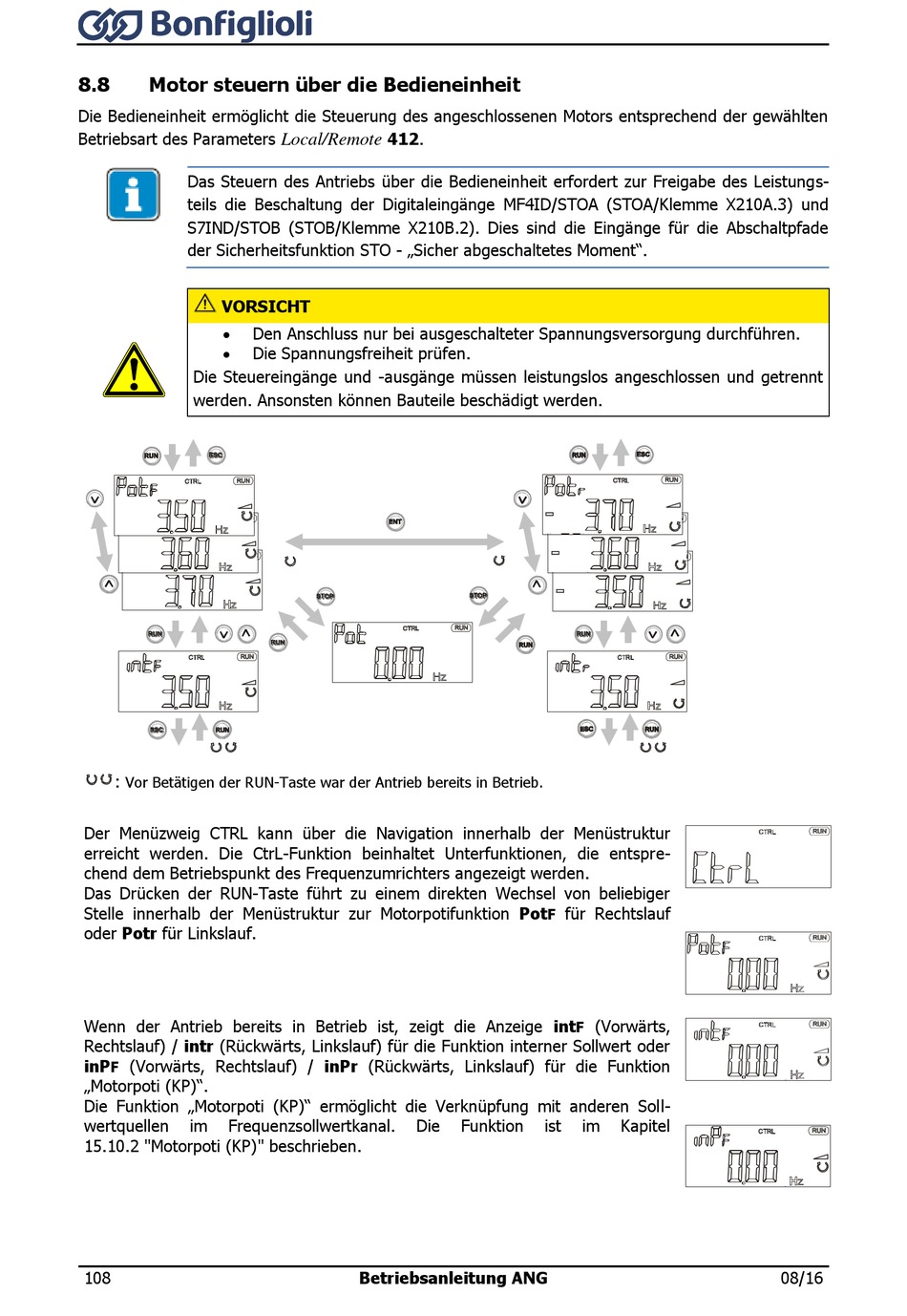

8.8 Motor steuern über die Bedieneinheit
Die Bedieneinheit ermöglicht die Steuerung des angeschlossenen Motors entsprechend der gewählten
Betriebsart des Parameters
Das Steuern des Antriebs über die Bedieneinheit erfordert zur Freigabe des Leistungs-
teils die Beschaltung der Digitaleingänge MF4ID/STOA (STOA/Klemme X210A.3) und
S7IND/STOB (STOB/Klemme X210B.2). Dies sind die Eingänge für die Abschaltpfade
der Sicherheitsfunktion STO - „Sicher abgeschaltetes Moment".
VORSICHT


Die Steuereingänge und -ausgänge müssen leistungslos angeschlossen und getrennt
werden. Ansonsten können Bauteile beschädigt werden.
:
Vor Betätigen der RUN-Taste war der Antrieb bereits in Betrieb.
Der Menüzweig CTRL kann über die Navigation innerhalb der Menüstruktur
erreicht werden. Die CtrL-Funktion beinhaltet Unterfunktionen, die entspre-
chend dem Betriebspunkt des Frequenzumrichters angezeigt werden.
Das Drücken der RUN-Taste führt zu einem direkten Wechsel von beliebiger
Stelle innerhalb der Menüstruktur zur Motorpotifunktion Pot
oder Potr für Linkslauf.
Wenn der Antrieb bereits in Betrieb ist, zeigt die Anzeige int
Rechtslauf) / intr (Rückwärts, Linkslauf) für die Funktion interner Sollwert oder
inP (Vorwärts, Rechtslauf) / inPr (Rückwärts, Linkslauf) für die Funktion
F
„Motorpoti (KP)".
Die Funktion „Motorpoti (KP)" ermöglicht die Verknüpfung mit anderen Soll-
wertquellen im Frequenzsollwertkanal.
15.10.2 "Motorpoti (KP)" beschrieben.
108
412.
Local/Remote
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit prüfen.
Die
Betriebsanleitung ANG
für Rechtslauf
F
(Vorwärts,
F
Funktion ist im Kapitel
08/16
