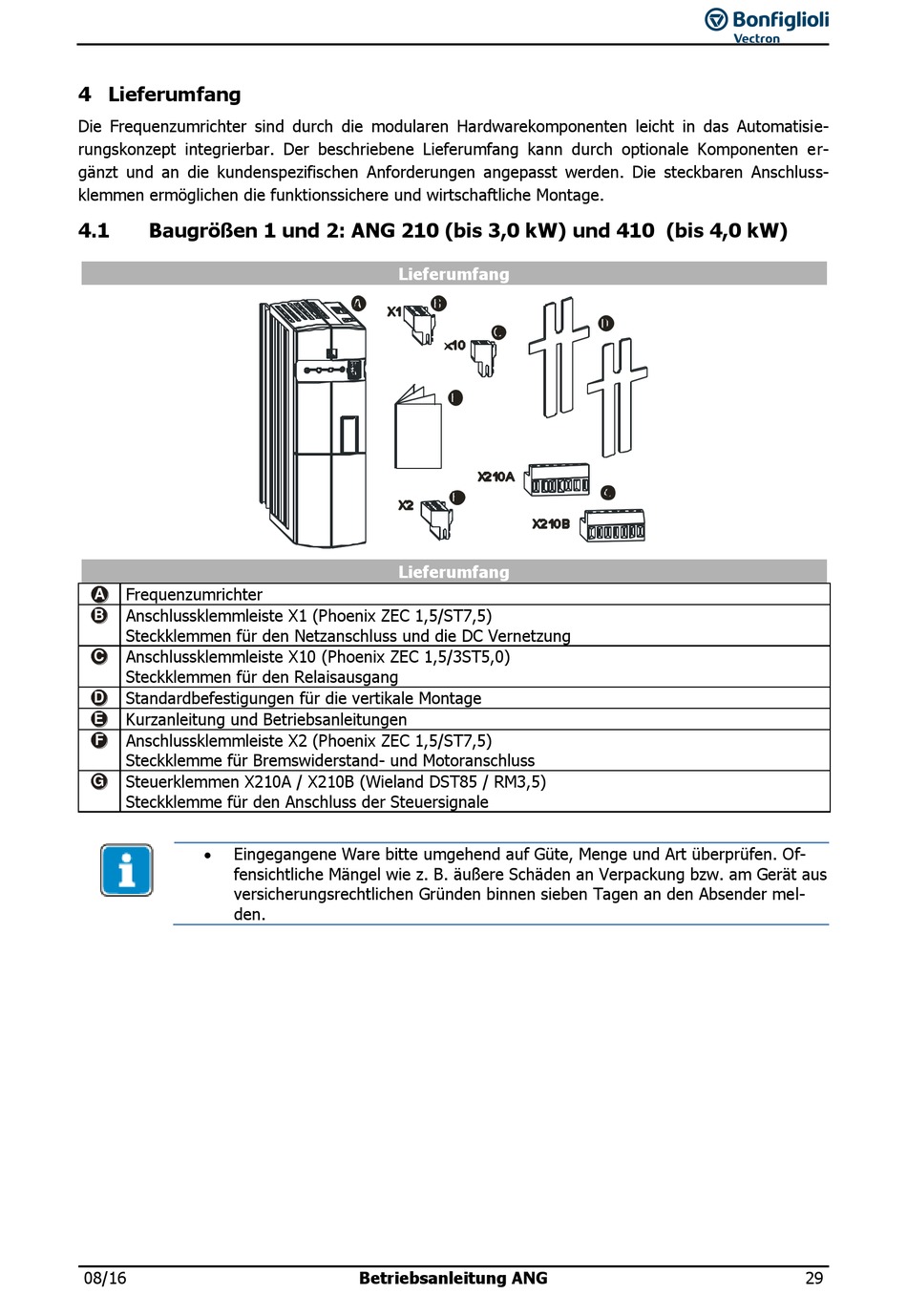

4 Lieferumfang
Die Frequenzumrichter sind durch die modularen Hardwarekomponenten leicht in das Automatisie-
rungskonzept integrierbar. Der beschriebene Lieferumfang kann durch optionale Komponenten er-
gänzt und an die kundenspezifischen Anforderungen angepasst werden. Die steckbaren Anschluss-
klemmen ermöglichen die funktionssichere und wirtschaftliche Montage.
4.1
Baugrößen 1 und 2: ANG 210 (bis 3,0 kW) und 410 (bis 4,0 kW)
Frequenzumrichter
A
Anschlussklemmleiste X1 (Phoenix ZEC 1,5/ST7,5)
B
Steckklemmen für den Netzanschluss und die DC Vernetzung
Anschlussklemmleiste X10 (Phoenix ZEC 1,5/3ST5,0)
C
Steckklemmen für den Relaisausgang
Standardbefestigungen für die vertikale Montage
D
Kurzanleitung und Betriebsanleitungen
E
Anschlussklemmleiste X2 (Phoenix ZEC 1,5/ST7,5)
F
Steckklemme für Bremswiderstand- und Motoranschluss
Steuerklemmen X210A / X210B (Wieland DST85 / RM3,5)
G
Steckklemme für den Anschluss der Steuersignale
Eingegangene Ware bitte umgehend auf Güte, Menge und Art überprüfen. Of-
fensichtliche Mängel wie z. B. äußere Schäden an Verpackung bzw. am Gerät aus
versicherungsrechtlichen Gründen binnen sieben Tagen an den Absender mel-
den.
