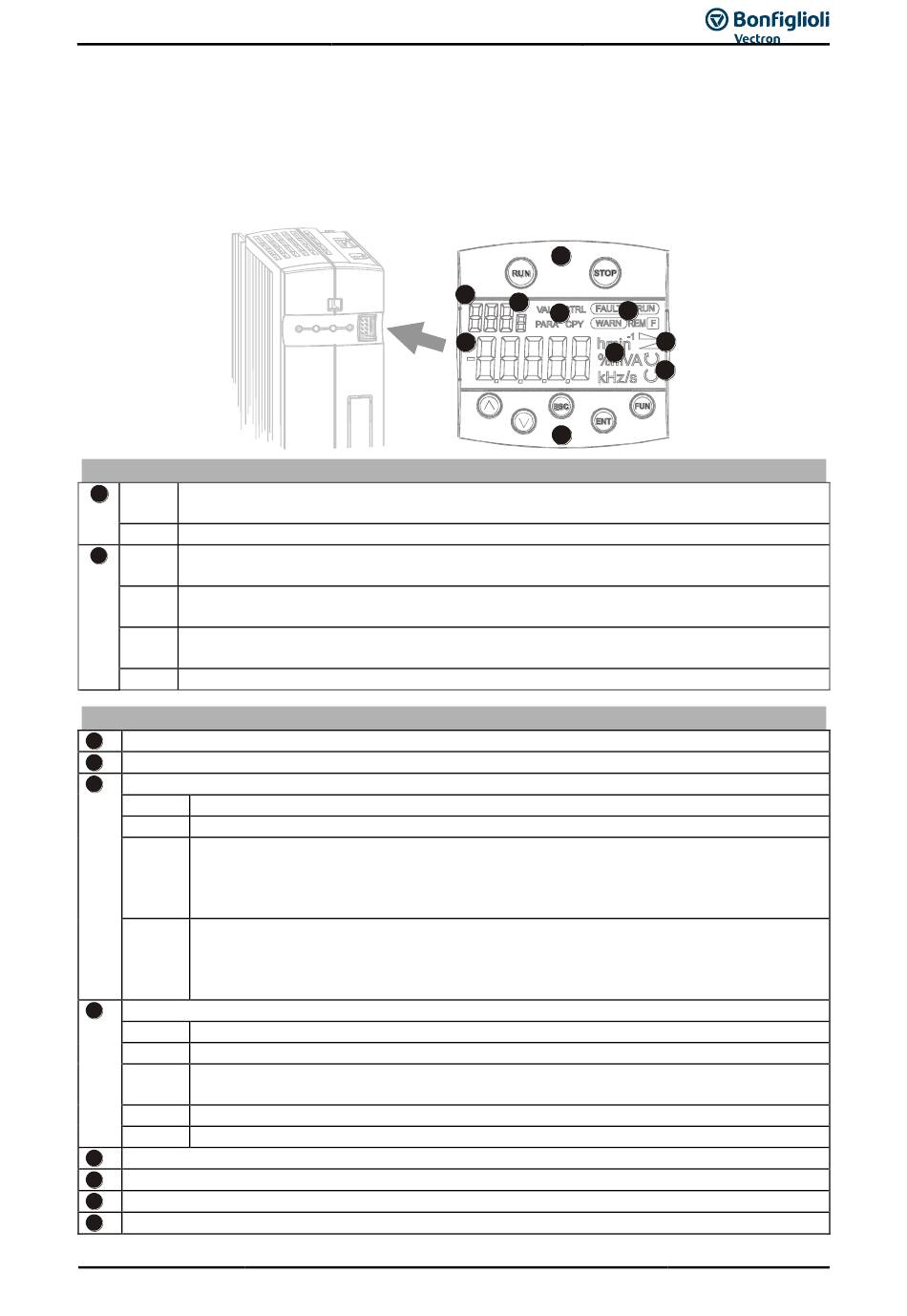

8 Bedieneinheit KP500

Die Parametrierung, Parameteranzeige und Steuerung des Frequenzumrichters kann über die optiona-
le Bedieneinheit KP500 erfolgen.
Die Bedieneinheit ist für den Betrieb des Frequenzumrichters nicht unbedingt erforderlich und kann
bei Bedarf aufgesteckt werden.
RUN Starten des Antriebs und Wechseln in das CTRL Menü.
A
Drücken der RUN - Taste verzweigt zur Motorpotifunktion.
STOP Wechseln in das CTRL Menü, Stoppen des Antriebs, Fehler quittieren
▲ ▼ Navigieren in der Menüstruktur und Auswählen von Parametern.
J
Parameterwerte vergrößern und verkleinern.
ENT Aufrufen von Parametern oder Wechseln innerhalb der Menüstruktur.
Bestätigen der gewählten Funktion oder des Parameters.
ESC Verlassen von Parametern oder Zurückspringen innerhalb der Menüstruktur. Abbrechen
der Funktion oder Parameterwert zurücksetzen.
FUN Umschalten der Tastenfunktion und Zugang zu Sonderfunktionen.
Dreistellige 7-Segment-Anzeige zur Darstellung der Parameternummer.
B
Einstellige 7-Segment-Anzeige für den aktiven Datensatz, Drehrichtung usw.
C
Anzeigen des gewählten Menüzweigs:
D
VAL Istwerte anzeigen.
PARA Parameter auswählen und Parameterwerte einstellen.
CTRL Funktionen auswählen, die über die Bedieneinheit eingestellt und/oder angezeigt
werden können:
SEtUP geführte Inbetriebnahme.
CtrL
CPY Parameter kopieren über die Bedieneinheit:
ALL
Act
FOr
Status- und Betriebsmeldungen:
E
WARN Warnung vor einem kritischen Betriebsverhalten.
FAULT Fehlerabschaltung mit zugehöriger Meldung.
RUN blinkend: signalisiert Betriebsbereitschaft.
leuchtend: signalisiert den Betrieb und die Freigabe der Endstufe.
REM aktive Fernsteuerung über Schnittstellenverbindung.
F Funktionsumschaltung durch die FUN-Taste.
Fünfstellige 7-Segment-Anzeige für Parameterwert und Vorzeichen.
F
Physikalische Einheit zum angezeigten Parameterwert.
G
Aktive Beschleunigungs- oder Verzögerungsrampe.
H
Aktuelle Drehrichtung des Antriebs.
I
08/16
Display
Motorpoti- und Jog-Funktion.
Alle Parameterwerte werden kopiert.
Nur die aktiven Parameterwerte werden kopiert.
Speicher in der Bedieneinheit wird formatiert bzw. gelöscht.
Betriebsanleitung ANG
A
B
C
D
F
J
Tasten
E
H
G
I
