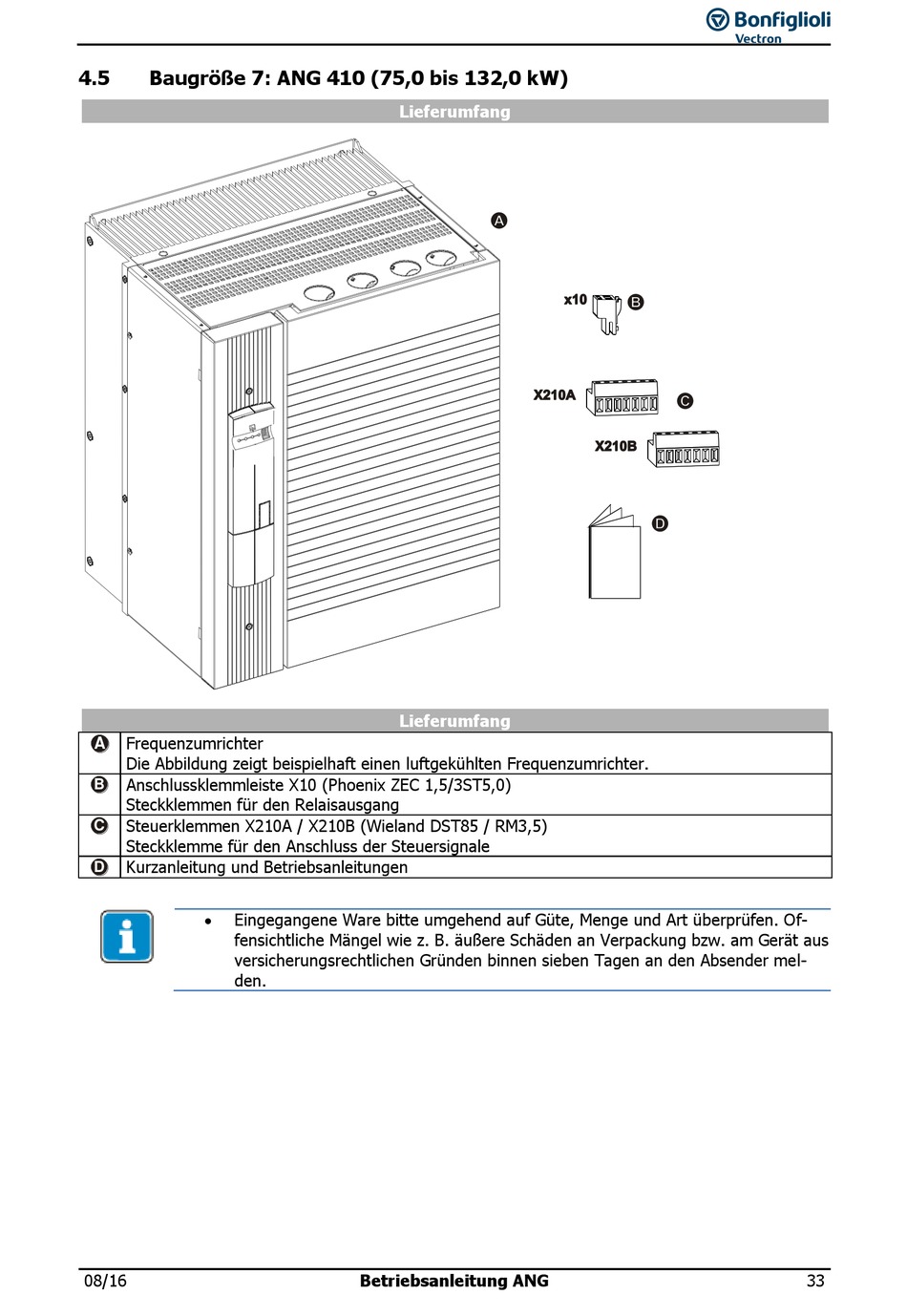

4.5 Baugröße 7: ANG 410 (75,0 bis 132,0 kW)
Frequenzumrichter
A
Die Abbildung zeigt beispielhaft einen luftgekühlten Frequenzumrichter.
Anschlussklemmleiste X10 (Phoenix ZEC 1,5/3ST5,0)
B
Steckklemmen für den Relaisausgang
Steuerklemmen X210A / X210B (Wieland DST85 / RM3,5)
C
Steckklemme für den Anschluss der Steuersignale
Kurzanleitung und Betriebsanleitungen
D
 Eingegangene Ware bitte umgehend auf Güte, Menge und Art überprüfen. Of-
fensichtliche Mängel wie z. B. äußere Schäden an Verpackung bzw. am Gerät aus
versicherungsrechtlichen Gründen binnen sieben Tagen an den Absender mel-
den.
08/16
Lieferumfang
Lieferumfang
Betriebsanleitung ANG 33
