7.5.2
Baugrößen 3 und 4: ANG 210 (4,0 bis 9,2 kW) und 410 (5,5 bis
15,0 kW)
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei den Baugrößen 3 und 4 mindestens 3 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand an
der Klemme X2 leistungslos anklemmen und leistungslos trennen.

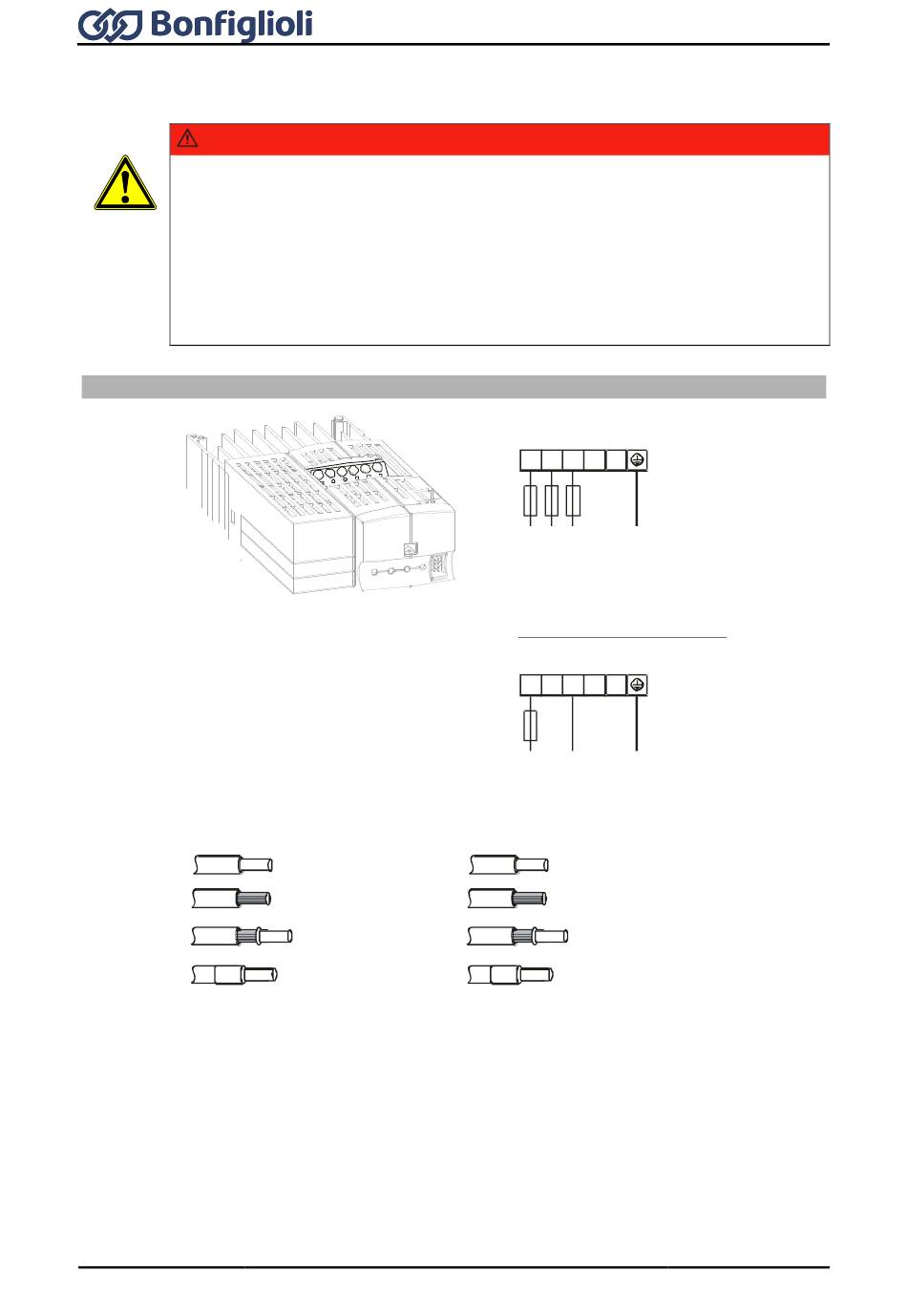

Netzanschluss ANG 210 (4,0 bis 9,2 kW) und 410 (5,5 bis 15,0 kW)
4.0 kW ... 9.2 kW
6qmm / RM7,5
ANG 210-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ANG 210-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
72
X1
11 kW ... 15 kW
16qmm / RM10+15
0.2 ... 6 mm
2
AWG 24 ... 10
0.2 ... 6 mm
2
AWG 24 ... 10
0.25 ... 4 mm
2
AWG 22 ... 12
0.25 ... 4 mm
2
AWG 22 ... 16
Betriebsanleitung ANG
X1
-
+
L1
L2 L3
L1
L2 L3
PE
3ph / 230V AC
3ph / 400V AC
ACTIVE Cube 201-18 (4.0 kW):
X1
-
+
L1
L2 L3
L1
N
PE
1ph / 230V AC
0.2 ... 16 mm
2
AWG 24 ... 6
0.2 ... 16 mm
2
AWG 24 ... 6
0.25 ... 10 mm
2
AWG 22 ... 8
0.25 ... 10 mm
2
AWG 22 ... 8
08/16
