Elektrischer Anschluss
8.4.5 Inneneinheit mit Mischventil für externen Zuheizer – In-
neneinheit mit 1-Phasen-Außeneinheit
3
4

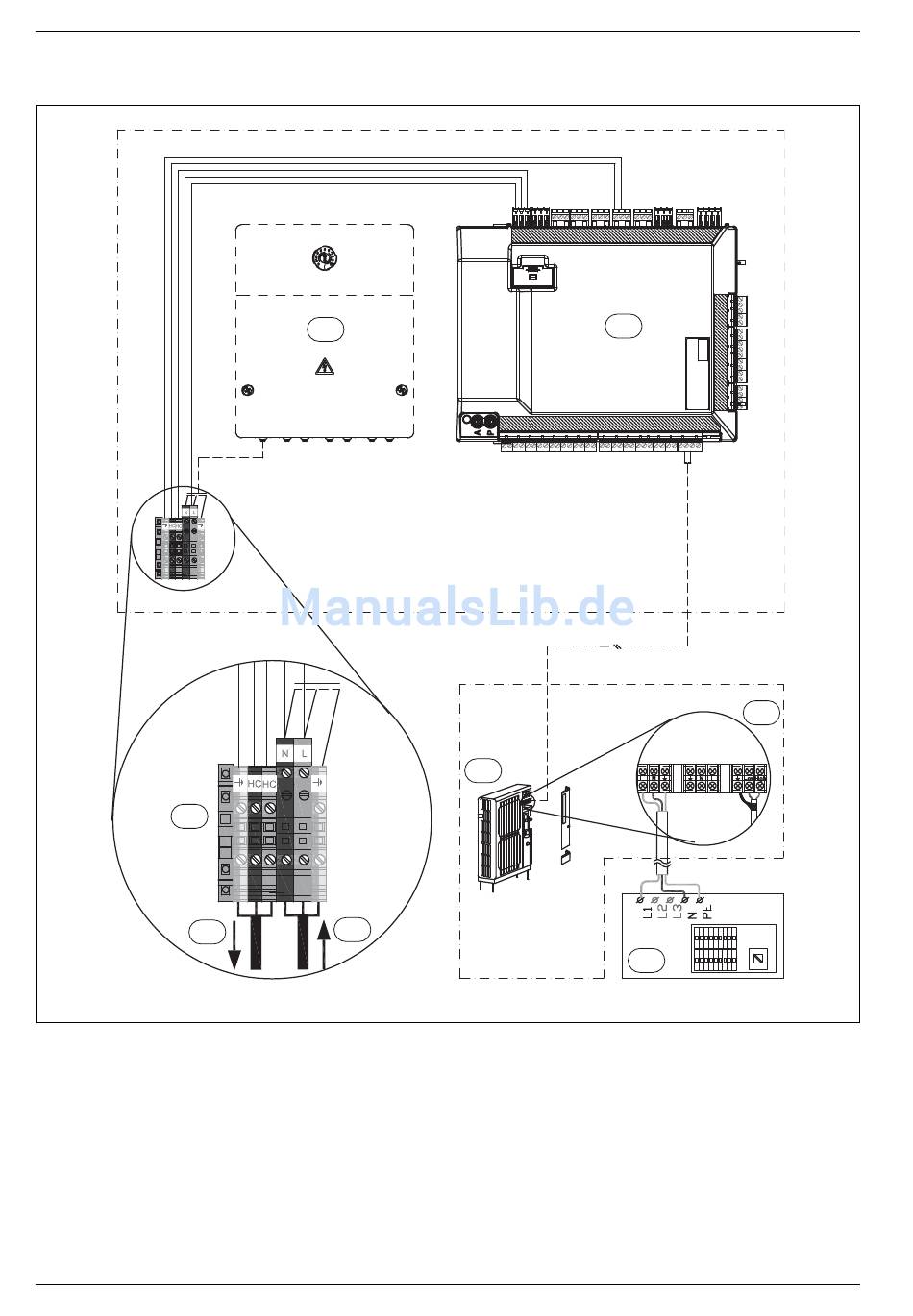

Bild 38 Inneneinheit mit 1-Phasen-Außeneinheit
Durchgängige Linie = werksseitig angeschlossen
Strichlinie = Anschluss bei Installation:
[1] EMS-Modul (Zubehör)
[2] Installationstafel
[3] Anschlussklemmen Inneneinheit
[4] Spannungsversorgung für Heizkabel (230 V, ~1 N)
[5] Eingangsspannung 230 V, ~1N
[6] Anschlussklemmen Außeneinheit
[7] Außeneinheit
[8] Sicherungskasten in Außeneinheit (230 V, ~1N)
26
1
7
5
2
6
8
6 720 813 157-32.5I
