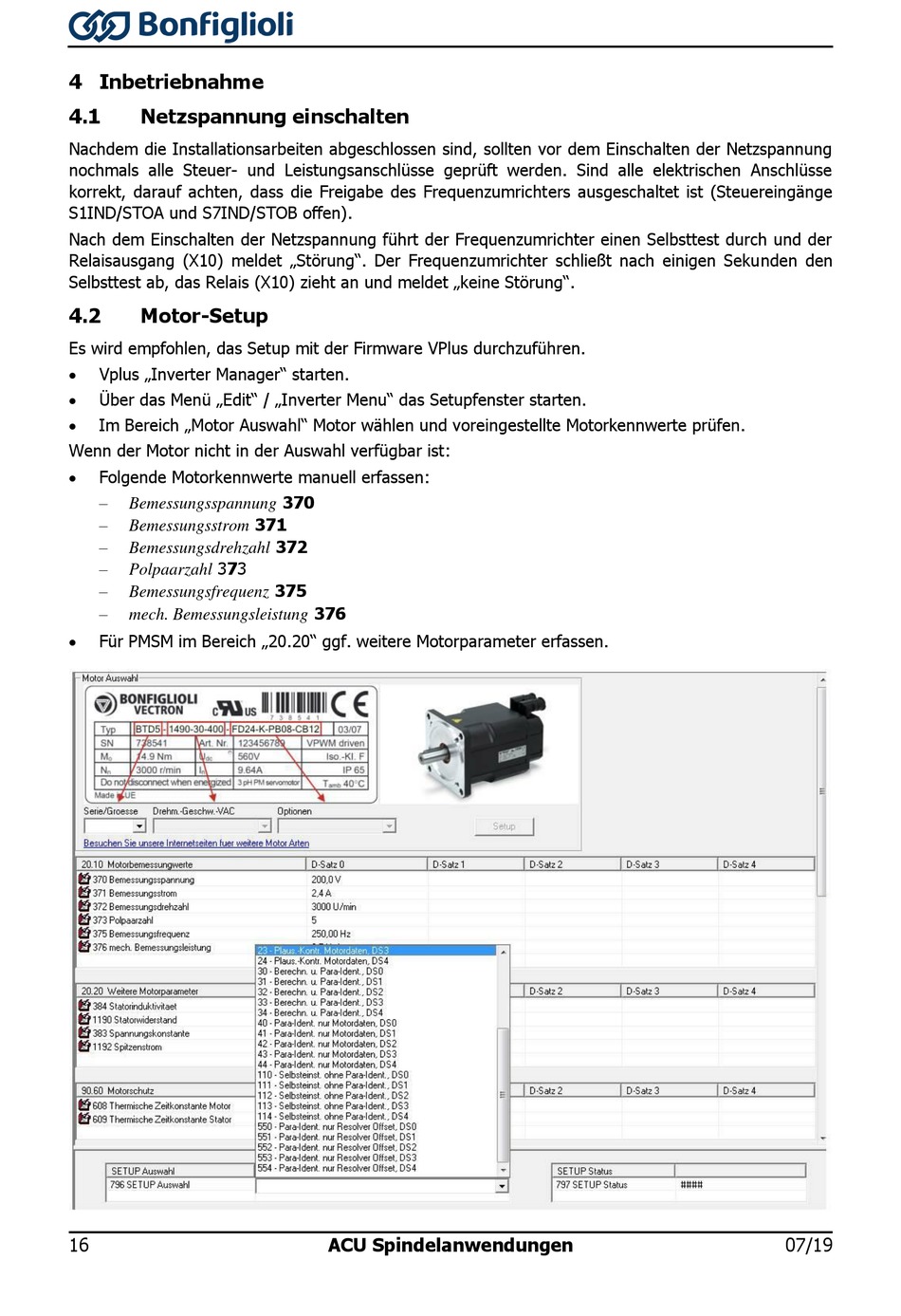

4 Inbetriebnahme

4.1

Netzspannung einschalten

Nachdem die Installationsarbeiten abgeschlossen sind, sollten vor dem Einschalten der Netzspannung
nochmals alle Steuer- und Leistungsanschlüsse geprüft werden. Sind alle elektrischen Anschlüsse
korrekt, darauf achten, dass die Freigabe des Frequenzumrichters ausgeschaltet ist (Steuereingänge
S1IND/STOA und S7IND/STOB offen).
Nach dem Einschalten der Netzspannung führt der Frequenzumrichter einen Selbsttest durch und der
Relaisausgang (X10) meldet „Störung". Der Frequenzumrichter schließt nach einigen Sekunden den
Selbsttest ab, das Relais (X10) zieht an und meldet „keine Störung".
4.2

Motor-Setup

Es wird empfohlen, das Setup mit der Firmware VPlus durchzuführen.
 Vplus „Inverter Manager" starten.
 Über das Menü „Edit" / „Inverter Menu" das Setupfenster starten.
 Im Bereich „Motor Auswahl" Motor wählen und voreingestellte Motorkennwerte prüfen.
Wenn der Motor nicht in der Auswahl verfügbar ist:
 Folgende Motorkennwerte manuell erfassen:
 Bemessungsspannung 370
 Bemessungsstrom 371
 Bemessungsdrehzahl 372
 Polpaarzahl 373
 Bemessungsfrequenz 375
 mech. Bemessungsleistung 376
 Für PMSM im Bereich „20.20" ggf. weitere Motorparameter erfassen.
16 ACU Spindelanwendungen 07/19
