Axio Imager
3.24

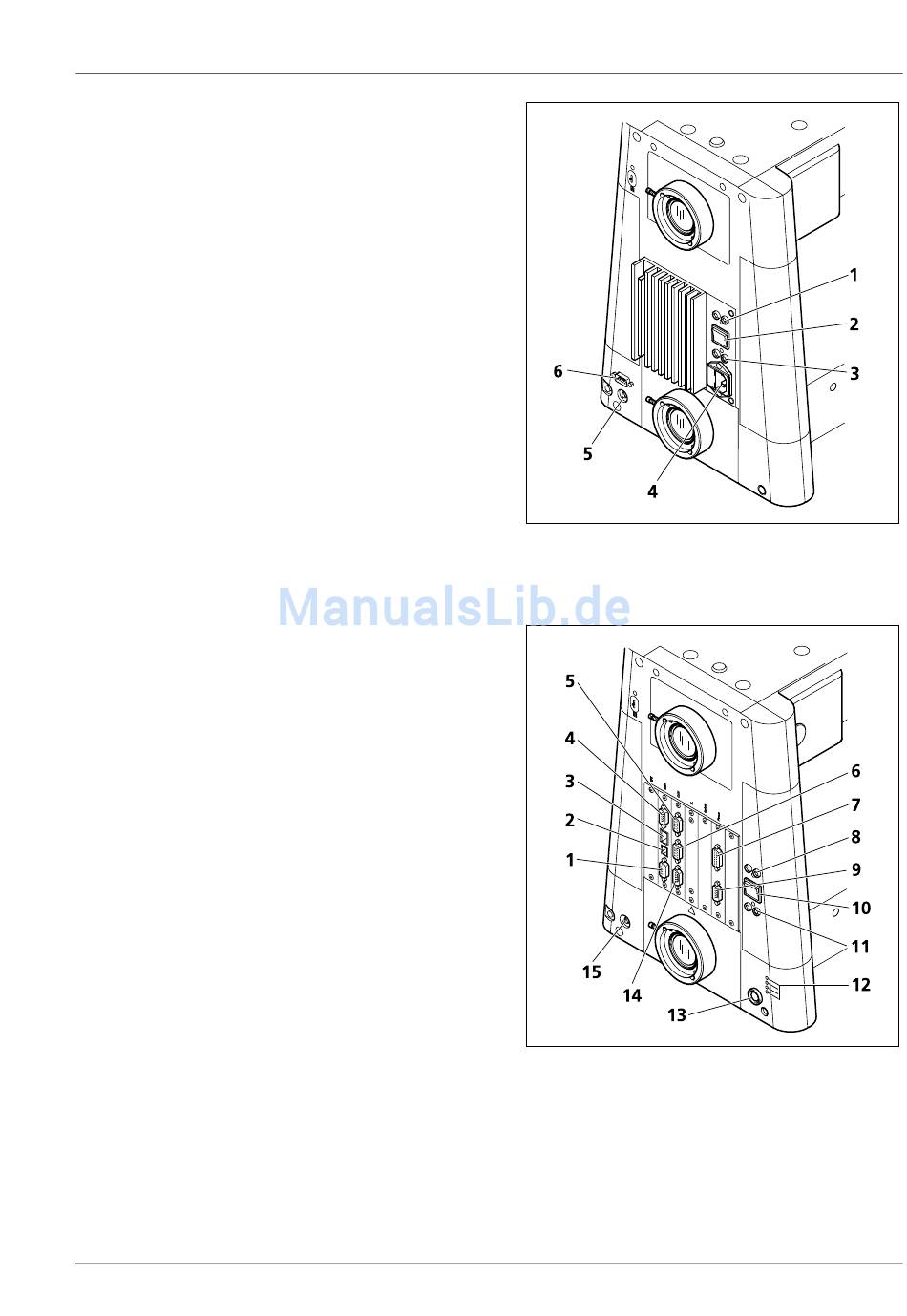

Elektrische Anschlüsse an der
Rückseite des Mikroskops
3.24.1
Manuelles Stativ
Legende zu Bild 3-37:
1
Anschlussbuchsen für Halogenleuchte Auflicht
2
Umschalter Auflicht/Durchlicht (HAL)
3
Anschlussbuchsen für Halogenleuchte Durchlicht
4
Netzanschlussbuchse
5
Anschlussbuchse Sync für Kamerasynchronisation
6
Anschlussbuchse RS 232
3.24.2
Motorisches Stativ
Legende zu Bild 3-38:
1
Anschlussbuchse CAN
2
Anschlussbuchse USB
3
Anschlussbuchse Ethernet
4
Anschlussbuchse RS232
5
Anschlussbuchse CAN
6
Anschlussbuchse CAN
7
Anschlussbuchse für Fokus-Linearsensor
8
Anschlussbuchsen für Halogenleuchte Auflicht
9
Anschlussbuchse COM
10
Umschalter Auflicht/Durchlicht (HAL)
11
Anschlussbuchsen für Halogenleuchte Durchlicht
12
Anzeigen für Servicezwecke
13
Anschlussbuchse für Netzteil Power Supply 230
14
Anschlussbuchse RS232 (für spätere Anwendungen
vorgesehen)
15
Anschlussbuchse Sync für Kamerasynchronisation
B 46-0078 d 12/05
INBETRIEBNAHME
Elektrische Anschlüsse an der Rückseite des Mikroskops
Bild 3-37
Axio Imager, manuell (Rückseite)
Bild 3-38
Axio Imager, motorisch (Rückseite)
Carl Zeiss
55
