Axio Imager
4.6.3
Kreuztisch 75x50 mot. CAN
(Version 2 und mot. Standard)
anschließen
Die Montage des Kreuztisches 75x50
mot. CAN (Version 2, 432024-0000-
000 bzw. mot. Standard, 432025)
erfolgt analog zum Kreuztisch 75x50
mot. CAN.
Das Anschlussfeld des Kreuztisches 75x50 mot.
CAN (Version 2 und mot. Standard) befindet sich
links an dessen Rückseite.
•
Anschlussbuchse CAN des Kreuztisches (4-17/1)
über CAN-Bus-Kabel mit Anschlussbuchse CAN
des Stativs (Rückseite) verbinden.
•
Anschlussstecker des Verbindungskabels des
Koaxialtriebs an Anschlussbuchse (4-17/2) des
Kreuztisches anschließen.
Die motorischen Tische können über CAN-Bus
direkt mit den Stativen .M1 / .M1m / .Z1 / .Z1m
verbunden werden. In diesem Fall kann die
Verfahrgeschwindigkeit
enstprechend der Objektivvergrößerung eingestellt
werden (siehe Abschnitt 4.8.4.3).
Sind bei Einschalten des Stativs (.M1 / .M1m / .Z1 /
.Z1m) die Objektive spezifiziert, so wird die
optimale Verfahrgeschwindigkeit des Tisches direkt
berechnet. Sie kann jedoch bei Bedarf verändert
(und gespeichert) werden.
4.6.4
CAN/USB-Converter
Bei manuellen Stativen können alle CAN-Bus-
Tische über den CAN/USB-Converter direkt mit
dem PC verbunden werden.
Die Verfahrgeschwindigkeit kann im Gegensatz zu
motorischen Stativen nicht vergrößerungsabhängig
eingestellt werden.
•
Anschlussbuchse CAN des Kreuztisches (4-17/1)
über CAN-Bus-Kabel mit Anschlussbuchse CAN
des CAN/USB-Converters (4-18/1) verbinden.
•
USB-Anschlussbuchse
CAN/USB-Converters (4-18/3) mit USB-Kabel
verbinden.
•
Netzeingang des CAN/USB-Converters (4-18/2) über Netzkabel mit Netzsteckdose verbinden.
B 46-0078 d 12/05
BEDIENUNG
Kreuztisch 75x50 mot. CAN
über
das
TFT-Display
des
PC
und
des

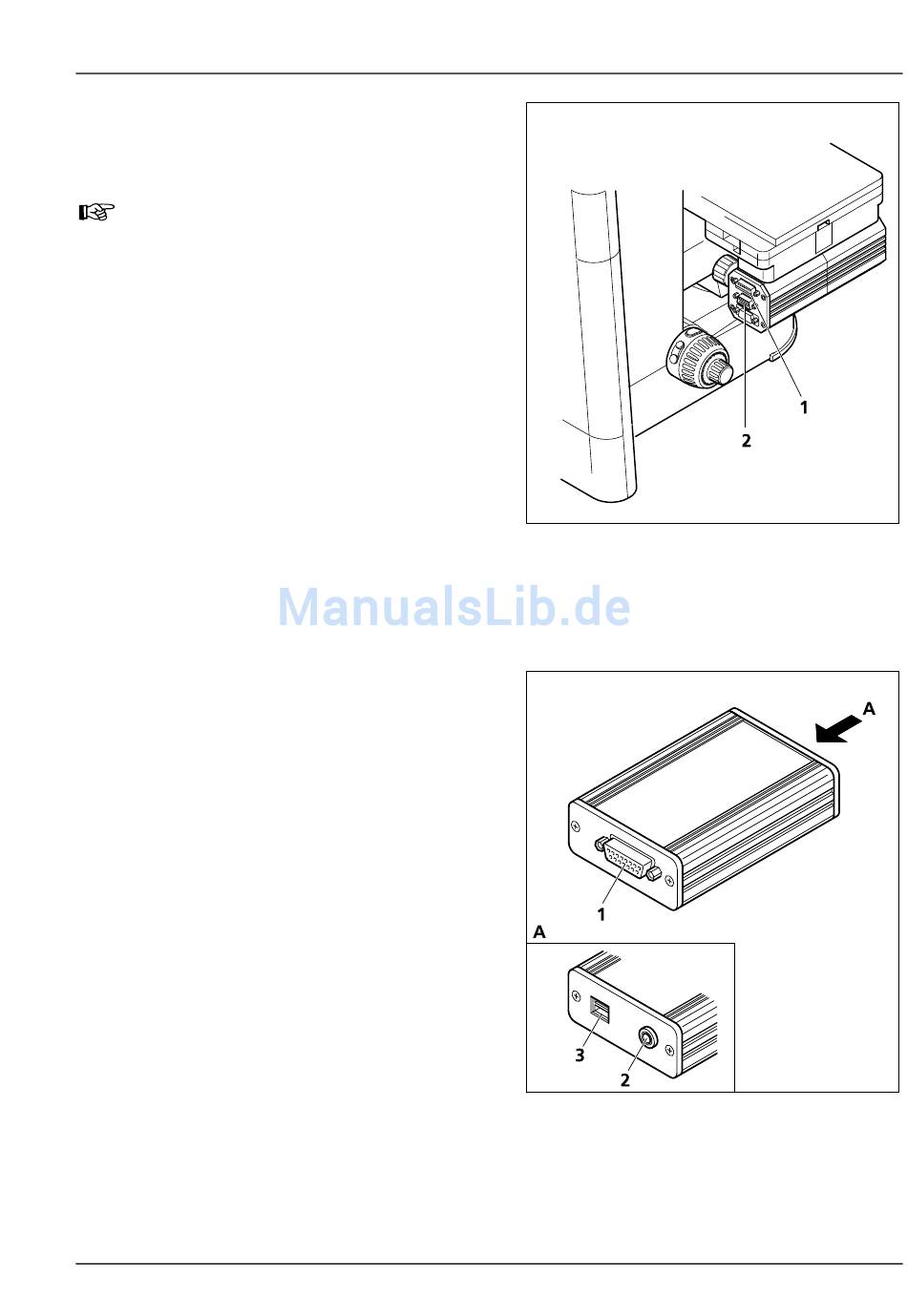

Bild 4-17
Kreuztisch 75x50 mot. CAN
(Version 2 und mot. Standard)
anschließen
Bild 4-18
CAN/USB-Converter
Carl Zeiss
79
