LED-Beleuchtung für Durchlicht
montieren
Die
LED-Beleuchtung
wahlweise an den Durchlichtstutzen an der Geräte-
rückseite oder an der Unterseite des Kondensor-
trägers montiert werden.
Die LED-Beleuchtung liefert unabhängig von der
eingestellten Intensität stets Licht mit konstanter
Farbtemperatur.
ACHTUNG
Die LED-Beleuchtung ist eine Ein-
richtung der Klasse 2. Das direkte
Hineinschauen in das LED-Licht ist zu
vermeiden.
LED-Beleuchtung am Durchlichtstutzen montieren
•
Klemmschraube (3-31/1) am Durchlichtstutzen (3-31/2) lösen und Halogenleuchte abnehmen.
•
Leuchtenstecker aus Buchse 12 V/100 W (Durchlicht) an der Geräterückseite abziehen.
•
Anpassoptik für LED-Beleuchtung (3-31/3) mit der Schräge nach unten in Durchlichtstutzen einsetzen
und Klemmschraube festziehen.
•
LED-Beleuchtung (3-31/4) mit den beiliegenden beiden Innensechskantschrauben (3-31/5) an der
Anpassoptik anschrauben.
•
Schieber mit Streuscheibe 10° (3-31/6) in LED-Beleuchtung einschieben.
•
Leuchtenstecker der LED-Beleuchtung in Buchse 12 V/100 W (Durchlicht) an der Geräterückseite
einstecken.
Durch Einlegen von Farbtemperaturfiltern in den Schieber mit Streuscheibe (Halterung mit
Vorschraubring) kann die Farbtemperatur zur Objektbeobachtung verändert werden.
B 46-0078 d 12/05
INBETRIEBNAHME
LED-Beleuchtung für Durchlicht montieren
für
Durchlicht
kann

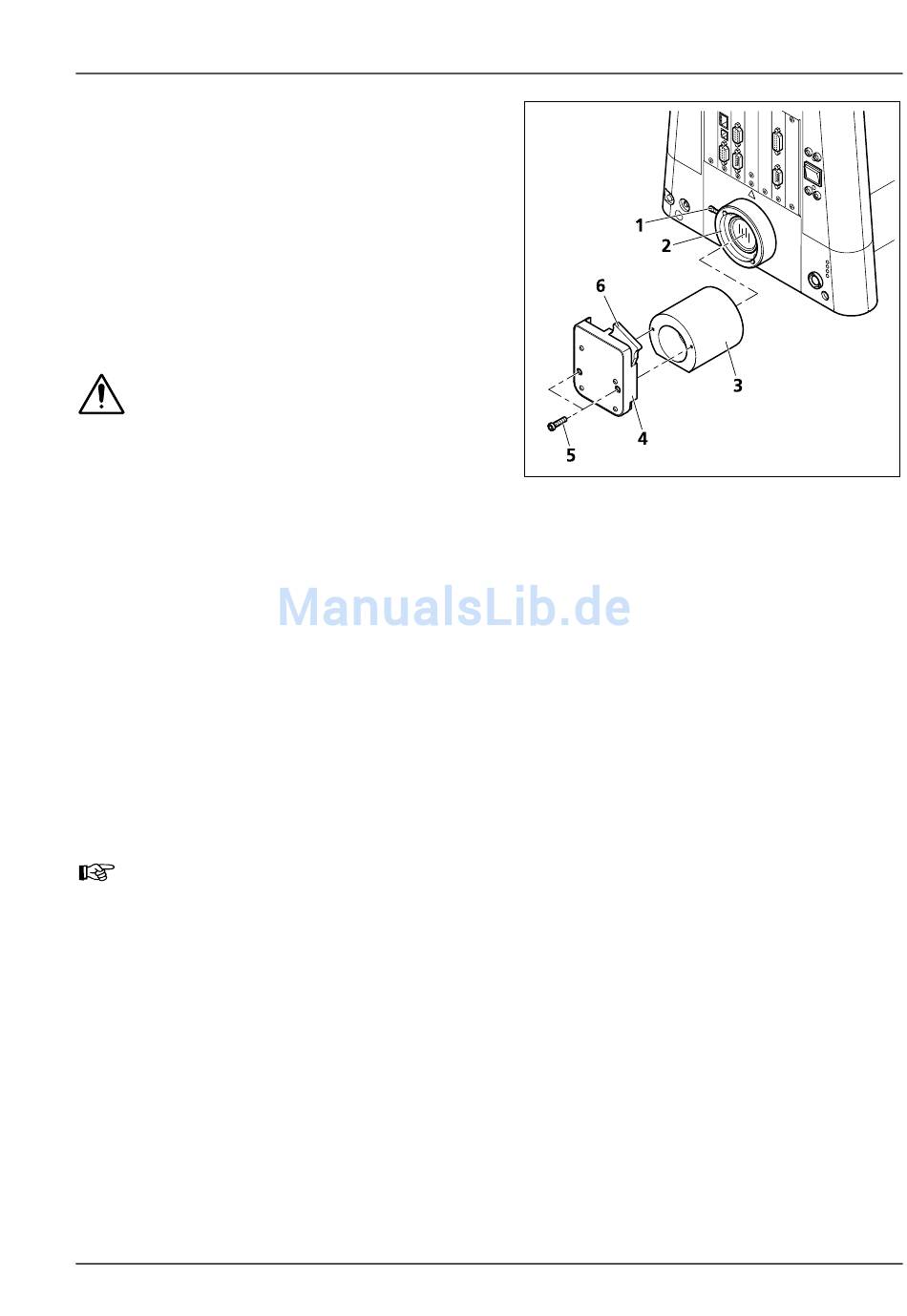

Bild 3-31
LED-Beleuchtung montieren
