Carl Zeiss Motorisches Mikroskop über Touchscreen des TFT-Displays bedienen

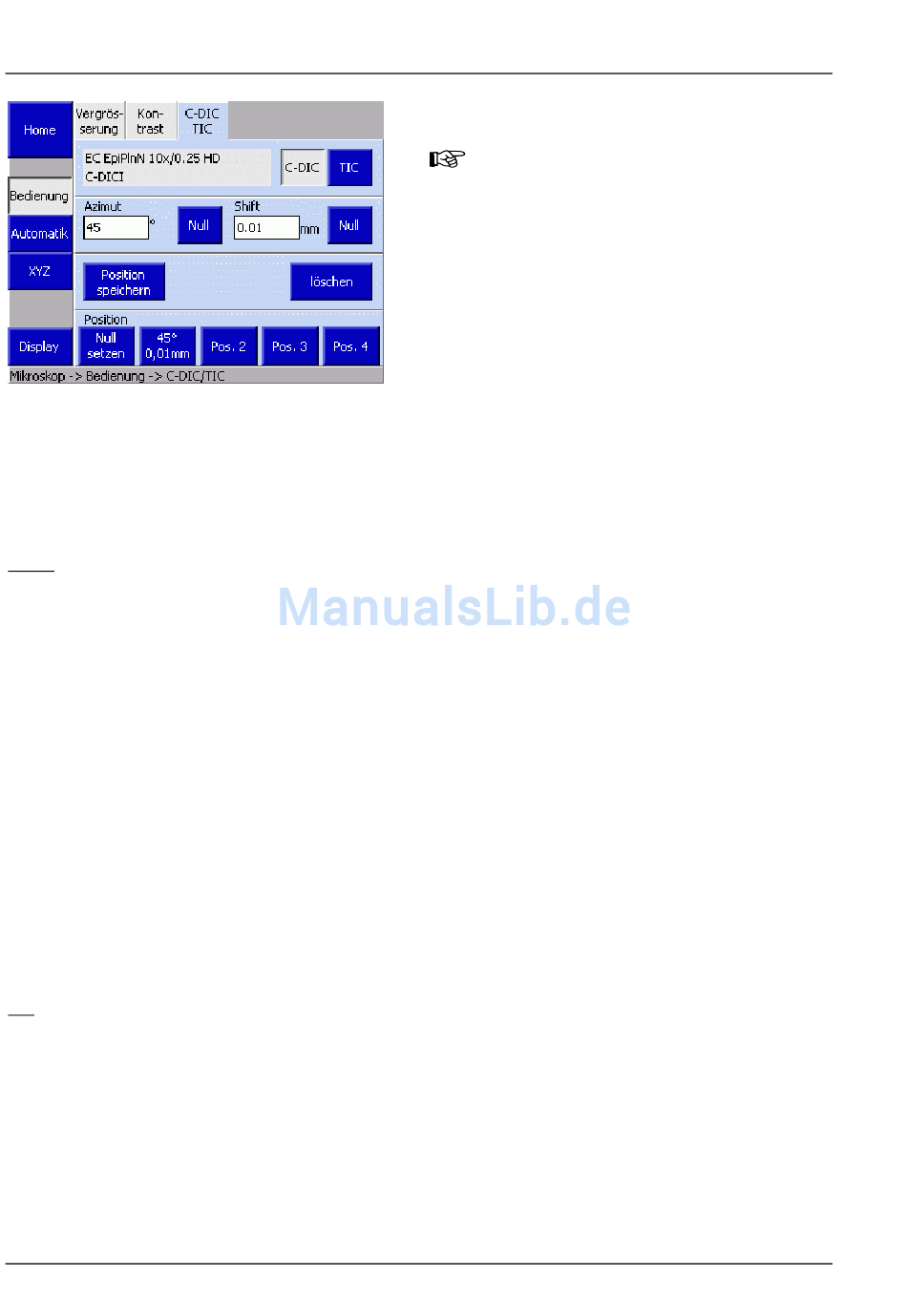

Bild 4-32 Seite Mikroskop -> Bedienung
C-DIC / TIC
•
Wenn das gewählte Objektiv die Verfahren C-DIC und TIC nicht unterstützt, sind auf dieser Seite keine
Einstellungen möglich.
C-DIC
Zur Einstellung des Azimut-Wertes die vordere Einstellschraube am Modulatorrevolver drehen. Die Werte
werden direkt dargestellt. Jede Rastposition der Einstellschraube entspricht eine Änderung um 1°. Um die
Mittelposition einzustellen drücken Sie bitte auf Null.
Um den Shift-Wert einzustellen, die hintere Einstellschraube drehen. Jede Rastposition der
Einstellschraube entspricht einer Änderung um 0,05 mm. Um den Wert auf 0 zurückzusetzen, drücken
Sie bitte auf Null.
Sie können bis zu vier feste Positionen speichern und über die Schaltflächen unter Position am unteren
Rand wieder aktivieren. Belegte Tasten enthalten die gesetzten Werte für Azimut und Shift. Unbelegte
Tasten sind mit Pos. 1 bis Pos.4 beschriftet. Um eine Position anzufahren, drücken Sie auf die
entsprechende Taste. Die Taste Null setzen stellt für Azimut die Mittelposition und für Shift den
Nullpunkt.
Um feste Positionen zu speichern nehmen Sie zuerst für Azimut und Shift die gewünschte Einstellungen
vor. Drücken Sie dann auf Position speichern. Es wird dann ein Popup-Fenster mit den vier
Positionsbuttons geöffnet. Drücken Sie auf die gewünschte Position. Ist die Position bereits zuvor belegt
worden, erscheint eine Sicherheitsabfrage. Bestätigen Sie diese mit Ja, wird die neue Position dem
gewählten Button hinterlegt.
TIC
Die Bedienung für das TIC-Verfahren entspricht dem für C-DIC. Es wird hier jedoch nur der Azimut-Wert
eingestellt. Der Button Null setzen unter Position entfällt.
(4) Lichtweg
Die Bedienung der Elemente der Registerkarte Lichtweg ist identisch mit der des Stativtyps Bio / Med.
Die Beschreibung dazu finden Sie im Abschnitt 4.8.4.1. Bedienung Bio / Med.
96
BEDIENUNG
(3) C-DIC / TIC
Falls kein motorischer Modulator-
revolver vorhanden ist, entfällt die
Registerkarte.
Abhängig vom verwendeten Objektiv können auf
dieser Registerkarte die Einstellungen für C-DIC
oder TIC vorgenommen werden. Die Einstellungen
für Azimut und Shift (nur bei C-DIC) erfolgen dabei
direkt über die Einstellschrauben am Modulator-
revolver. Eine Eingabe direkt über das TFT-Display
ist nicht möglich.
•
Um das entsprechende Verfahren auszuwählen
bitte die entsprechende Taste C-DIC oder TIC
drücken.
