Carl Zeiss
3.14
Reflektormodule P&C ein- und ausbauen
In der Regel erfolgt die Bestückung des Reflektorrevolvers mit Reflektormodulen P&C (Push&Click)
werksseitig nach vorliegender Kundenbestellung. Die Bestückung kann jedoch auch kundenseitig
verändert werden.
Der Reflektorrevolver ist je nach Ausführung für die
Reflektormodulen ausgelegt.
3.14.1
Einbau eines Moduls
•
Abdeckklappe (3-17/4) am Reflektorrevolver (3-17/3)
unter Benutzung des links angebrachten Griffelements
(3-17/7) nach rechts aufklappen und aushängen.
•
Reflektorrevolver drehen, bis die gewünschte Position
(Positionsnummer
angegeben) in der Montageöffnung zugänglich ist.
•
Das Modul (3-17/6) mit den rechts und links am Modul
angebrachten Halteelementen (3-17/5) schräg von unten
in die oberen Federklemmen (3-17/1) am Reflektor-
revolver einführen.
•
Anschließend das Modul unten andrücken, bis dieses
auch in die unteren Federklemmen (3-17/2) des
Reflektorrevolvers sicher einrastet.
3.14.2
Ausbau eines Moduls
•
Das Modul unter leichter Kippung zuerst aus den unteren
Federelementen und anschließend aus den oberen
Federelementen ziehen und herausnehmen.
•
Nach erfolgtem Aus- bzw. Einbau der Reflektormodule
Abdeckklappe wieder einhängen und einrasten.
•
Durch Weiterschalten des Reflektorrevolvers um drei Positionen bzw. um fünf Positionen
(Reflektorrevolver 10-fach) wird das montierte Modul in den Strahlengang eingeschwenkt.
•
Nach erfolgter Bestückung die Kennzeichnungsfelder auf der Abdeckklappe mit Klebeschildern, die
mit der neuen Filterkombination beschriftet sind, versehen.
3.15
Filtersatz im Reflektormodul FL P&C wechseln
Die Filtersätze für das Reflektormodul FL P&C können kundenseitig individuell zusammengestellt und
montiert werden.
Es sind nur Fluoreszenzfilter mit einer freien Apertur ≥ 22 mm einzusetzen, da ansonsten Bildbeschnitt
auftreten kann. Bei Fremdfiltern auf ausreichenden Freidurchmesser achten.
Entsprechende Filtersätze oder auch komplett montierte Reflektormodule FL P&C können bei Carl Zeiss
bestellt werden.
40
INBETRIEBNAHME
Reflektormodule P&C ein- und ausbauen
ist
auf
dem
Reflektorrevolver
maximal sechs bzw. zehn
Aufnahme von

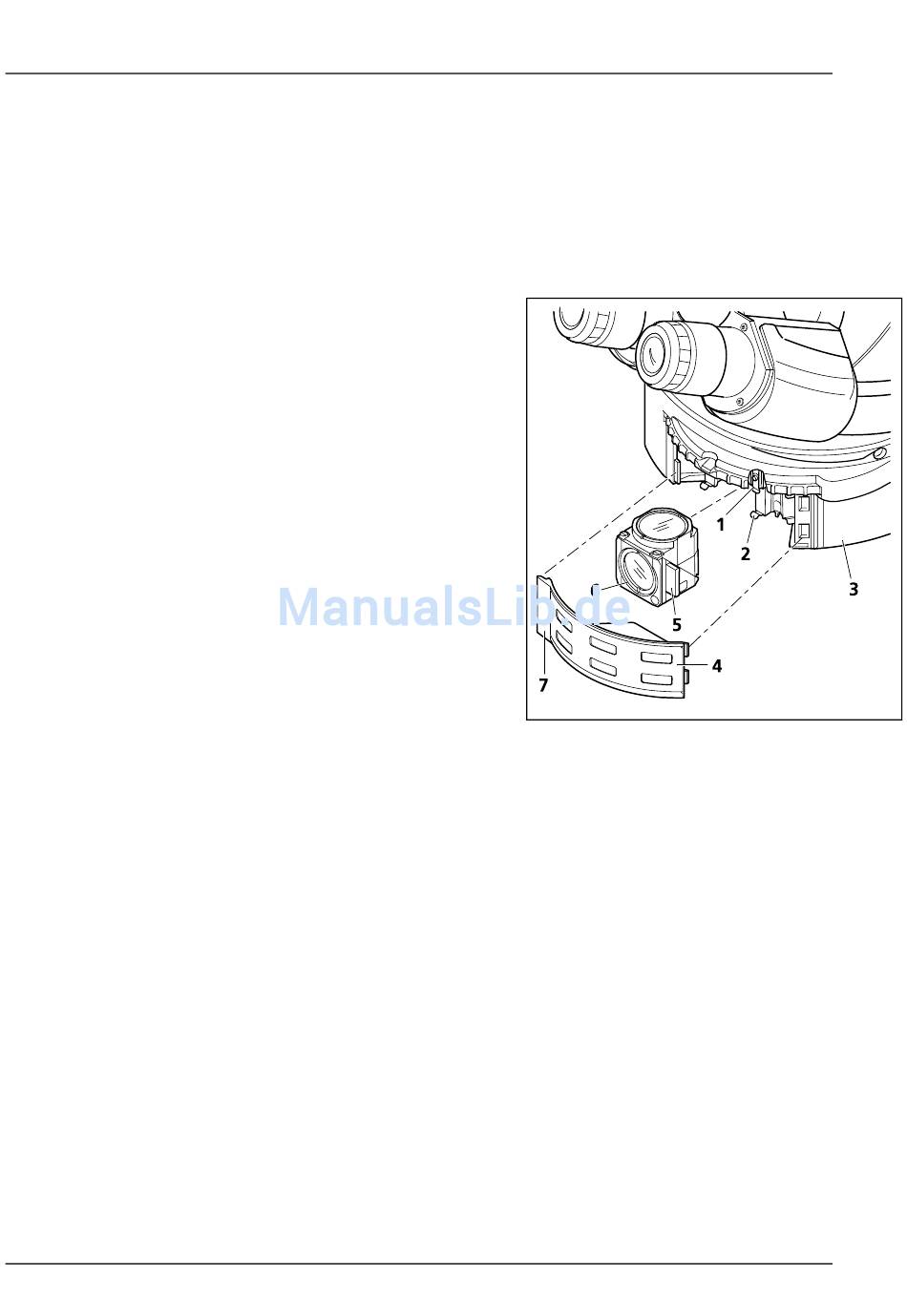

Bild 3-17
Reflektormodule P&C wechseln
Axio Imager
B 46-0078 d 12/05
