Carl Zeiss
4.6.2
Kreuztisch 75x50 mot. CAN anschließen
•
Äußeres Verkleidungsblech (4-16/11) an den Tischmotoren entfernen, dazu die zwei Schlitzschrauben
lösen.
•
Den Stecker (4-16/10) am andere Ende des CAN-Bus-Kabels (100-0600-144) hinten unter dem
Tischträger durchführen und in die linke Buchse am hinteren Motor (4-16/7) stecken.
•
Den Stecker (4-16/9) von CAN-Bus-Kabel (100-0600-135) in die obere rechte Buchse am vorderen
Motor (4-16/8) stecken.
•
Äußeres Verkleidungsblech wieder mit den zwei Schlitzschrauben befestigen.
•
CAN-Bus-Kabel (100-0600-135) an der Rückseite des Stativs (4-16/12) an eine freie Anschlussbuchse
CAN anschließen. Der Kreuztisch kann nun in Betrieb genommen werden.
7
Hinterer Motor am Kreuztisch
8
Vorderer Motor am Kreuztisch
9
Stecker CAN-Bus-Kabel (100-0600-135) Verbindungskabel zur Stativrückseite
10
Stecker CAN-Bus-Kabel (100-0600-144) Verbindungskabel zum Koaxialtrieb
11
Verkleidungsblech außen
12
Stativrückseite

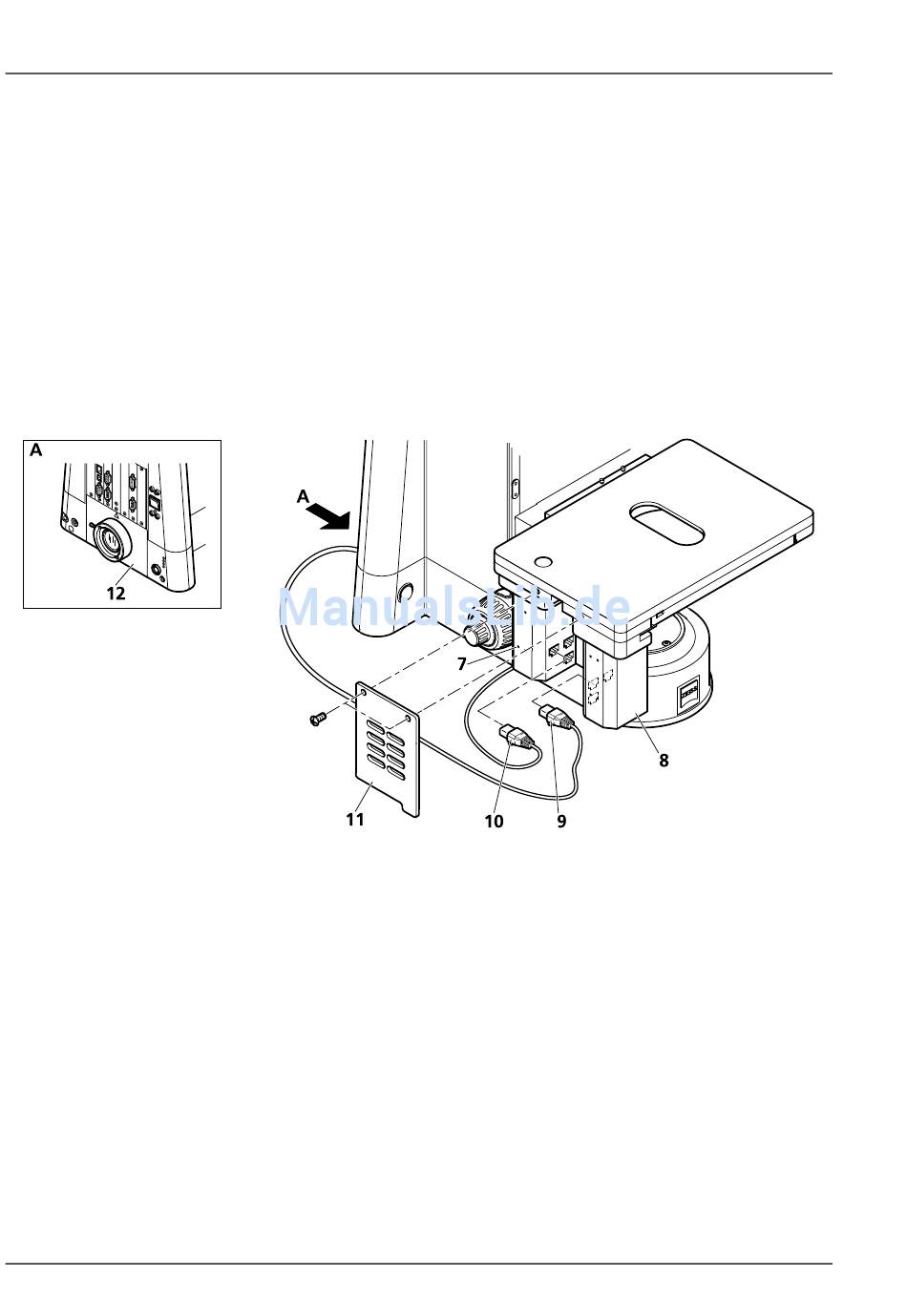

Bild 4-16
Kreuztisch 75x50 mot. CAN anschließen
78
BEDIENUNG
Kreuztisch 75x50 mot. CAN
Axio Imager
B 46-0078 d 12/05
