Carl Zeiss

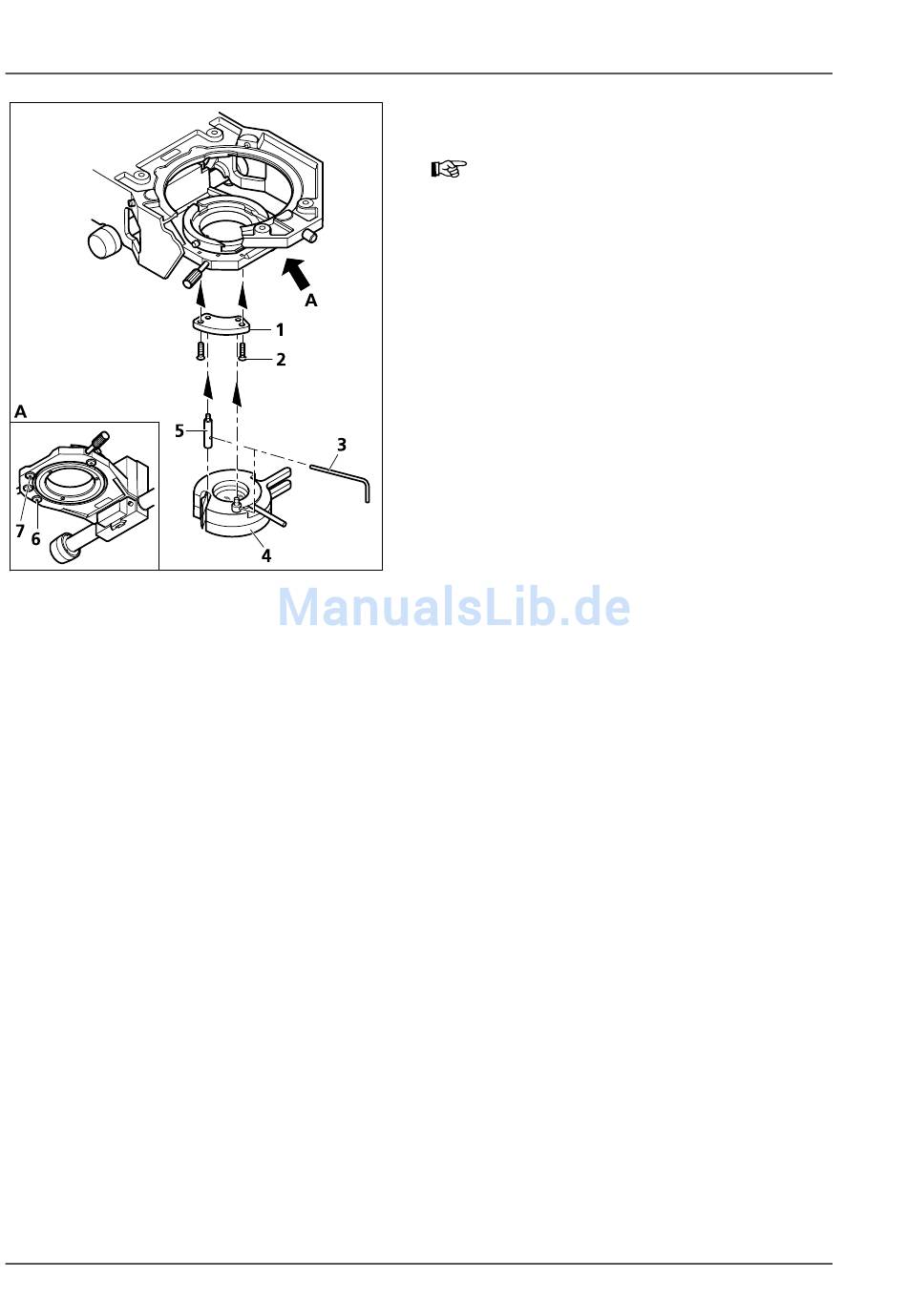

Bild 3-47
Polarisator D, fest - montieren
62
INBETRIEBNAHME
Polarisator D, fest - montieren
3.27
•
Ggf. vorhandenen Polarisator oder Farbglas-
träger vom Kondensorträger demontieren.
•
Adapterplatte (3-47/1) mit Schrauben (3-47/2)
am Kondensorträger festschrauben. Dabei die
Bohrungen (3-47/6 und 7) nutzen.
•
Polarisator (3-47/4) parallel zur Kondensor-
trägerunterseite halten und Haltebolzen des
Polarisators
Justierhebel (3-47/3) bis zum Anschlag in die
hintere Gewindebohrung der Adapterplatte ein-
schrauben.
•
Rastbolzen (3-47/5) mit Justierhebel (3-47/3) bis
zum Anschlag in vordere Gewindebohrung der
Adapterplatte einschrauben.
Bei der Montage von anderen Polarisatoren oder
des Farbglasträgers ist analog zu verfahren.
Polarisator D, fest - montieren
Falls das Stativ mit einem abnehm-
baren Tischträger versehen ist, diesen
abnehmen (siehe Abschnitt 3.12), um-
gekehrt ablegen und den Polarisator
von oben montieren.
(3-47/4)
mit
B 46-0078 d 12/05
Axio Imager
abgewinkeltem
