Carl Zeiss

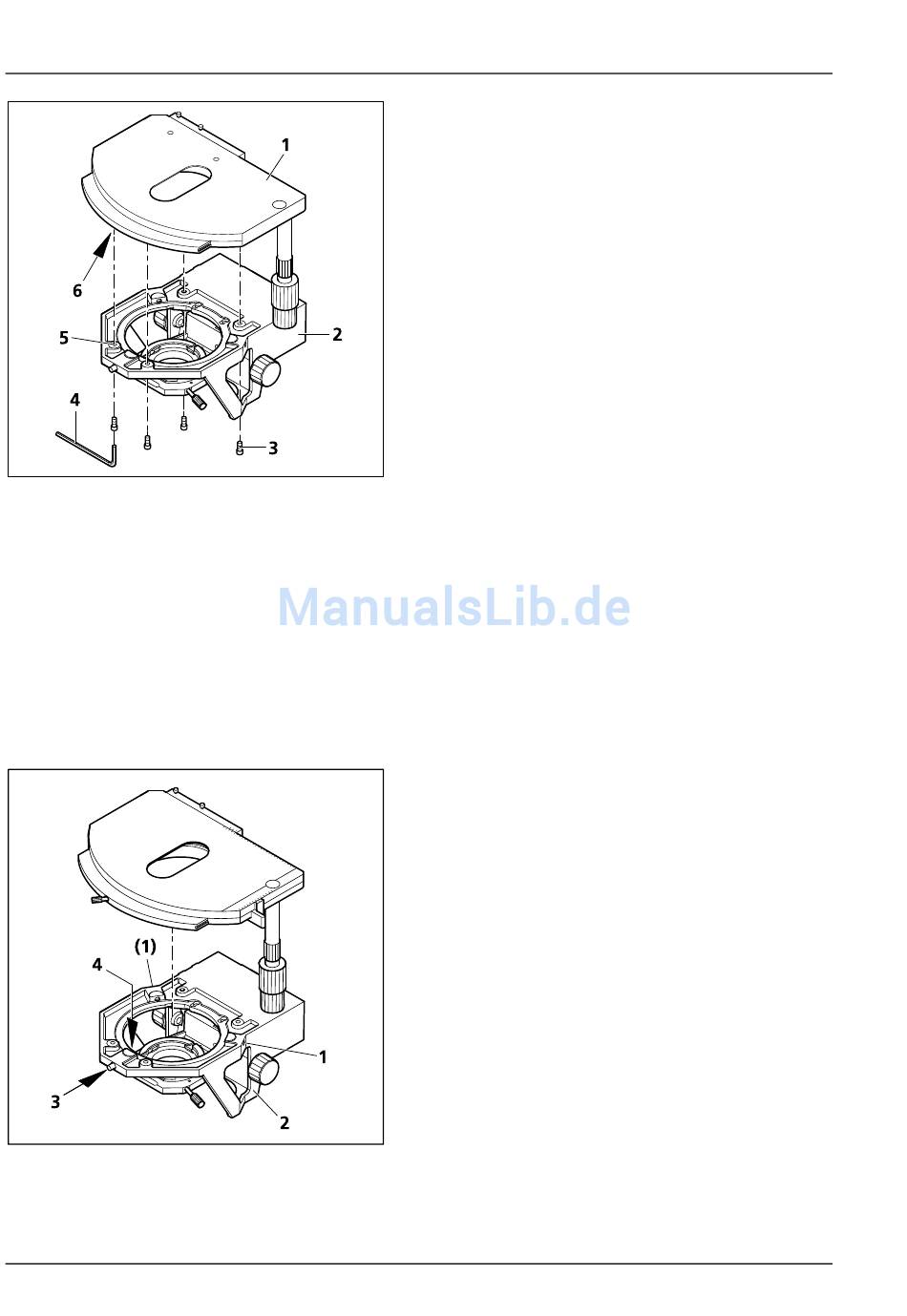

Bild 3-39
Festen Kreuztisch wechseln
(2)
Tisch ansetzen
•
Tisch (3-39/1) auf Tischträger (3-39/2) aufsetzen, so dass sich die Gewindebohrungen in der Unterseite
des Tisches (3-39/6) über den Durchgangslöchern des Tischträgers (3-39/5) befinden.
•
Die vier Befestigungsschrauben (3-39/3) von unten durch den Tischträger stecken und in die
Tischunterseite eindrehen, dabei die kürzeren Schrauben vorn einsetzen.
•
Tisch in XY-Richtung orientieren und Befestigungsschrauben anziehen.
Bild 3-40
Drehbaren Kreuztisch wechseln
56
INBETRIEBNAHME
Kreuztisch wechseln
3.25
Kreuztische können je nach Typ fest angeschraubt
oder dreh- und zentrierbar befestigt sein. Der
Verschiebebereich beträgt in X-Richtung 75 mm
und in Y-Richtung 50 mm. Die festen Tische haben
den Trieb entweder rechts oder links. Der drehbare
Kreuztisch hat den Trieb rechts.
3.25.1
(1)
Tisch abnehmen
•
Vier Befestigungsschrauben (3-39/3) am Tisch-
träger (3-39/2) mit abgewinkeltem Inbusschlüs-
sel SW 3 (3-39/4) herausdrehen.
•
Tisch (3-39/1) nach oben vom Tischträger ab-
nehmen.
3.25.2
(1)
Tisch abnehmen
•
Schraubkappe (3-40/3) des Federhauses mit ca.
3 Umdrehungen lösen.
•
Zentrierschrauben (3-40/1) ggf. zurückdrehen.
•
Tisch nach vorn gegen Federstift (3-40/4)
drücken, hinten aus dem Tischträger (3-40/2)
herausheben und nach oben abnehmen.
•
Schraubkappe (3-40/3) wieder festschrauben.
(2)
Tisch ansetzen
•
Schraubkappe (3-40/3) des Federhauses mit ca.
3 Umdrehungen lösen.
•
Tisch mit Kerbe der Ringschwalbe an den Feder-
stift (3-40/4) ansetzen.
Kreuztisch wechseln
Fester Kreuztisch 75x50 R
Drehbarer Kreuztisch 75x50/240° R
B 46-0078 d 12/05
Axio Imager
