Axio Imager
•
Reflektormodul FL P&C (3-18/3) aus Reflektor-
revolver entfernen und ablegen (siehe auch
Abschnitt 4).
•
Mit
Montierblech
Werkzeugset
den
herausschrauben.
•
Reflektormodul umdrehen, sodass das Filter
(3-18/2 oder 5) auf eine weiche Unterlage her-
ausfällt.
•
Das Sperrfilter (Emissionsfilter) wird bei (3-18/2),
das
Anregungsfilter
(3-18/5)
eingelegt
Vorschraubringen (3-18/1) gesichert.
Sperrfilter und Anregungsfilter können am Umfang jeweils mit der Bezeichnung sowie mit einem Pfeil
versehen sein. Der Pfeil gibt die Einbaurichtung des jeweiligen Filters in das Reflektormodul an und muss
stets nach innen zeigen (siehe Pfeile im Bild 3-18.
Zur Minimierung des Bildversatzes bei Mehrfachfluoreszenzaufnahmen kann das Sperrfilter mit einer
weiteren Markierung versehen sein, die die Lage des Keilwinkels angibt.
Diese Markierung ist beim Einbau des jeweiligen Sperrfilters in die verwendeten Reflektormodule an der
Orientierungsnut (3-18/4) auszurichten. Damit wird gewährleistet, dass in den verwendeten
Reflektormodulen der Keilwinkel des Sperrfilters die gleiche, definierte Lage aufweist, wodurch der
ohnehin schon geringe Bildversatz bei verwendeten Zeiss-Filtersätzen zwischen den Modulen kompensiert
bzw. minimiert wird.
Besteht die Notwendigkeit Filter einzubauen, die
keine Richtungsmarkierungen (Pfeil) aufweisen, so
empfehlen wir folgende Vorgehensweise.
Filter mit reflektierenden, dielektrischen Schichten
sind so einzubauen, dass die reflektierende Schicht
(3-19/6) beim Anregungsfilter (3-19/5) nach außen
(bezogen auf das Reflektormodul) zeigt. Beim
Sperrfilter (3-19/1) zeigt die reflektierende Schicht
(3-19/2) nach innen (Bild 3-19).
Die reflektierende Schicht (3-19/4) des Farbteilers
(3-19/3) zeigt in Einbaulage nach unten.
Die Pfeile (3-19/7) markieren den Beleuchtungs-
bzw. Abbildungsstrahlengang.
B 46-0078 d 12/05
INBETRIEBNAHME
Filtersatz im Reflektormodul FL P&C wechseln
(3-18/6)
aus
dem
Vorschraubring
(3-18/1)
(Excitationsfilter)
und
mit
bei
den

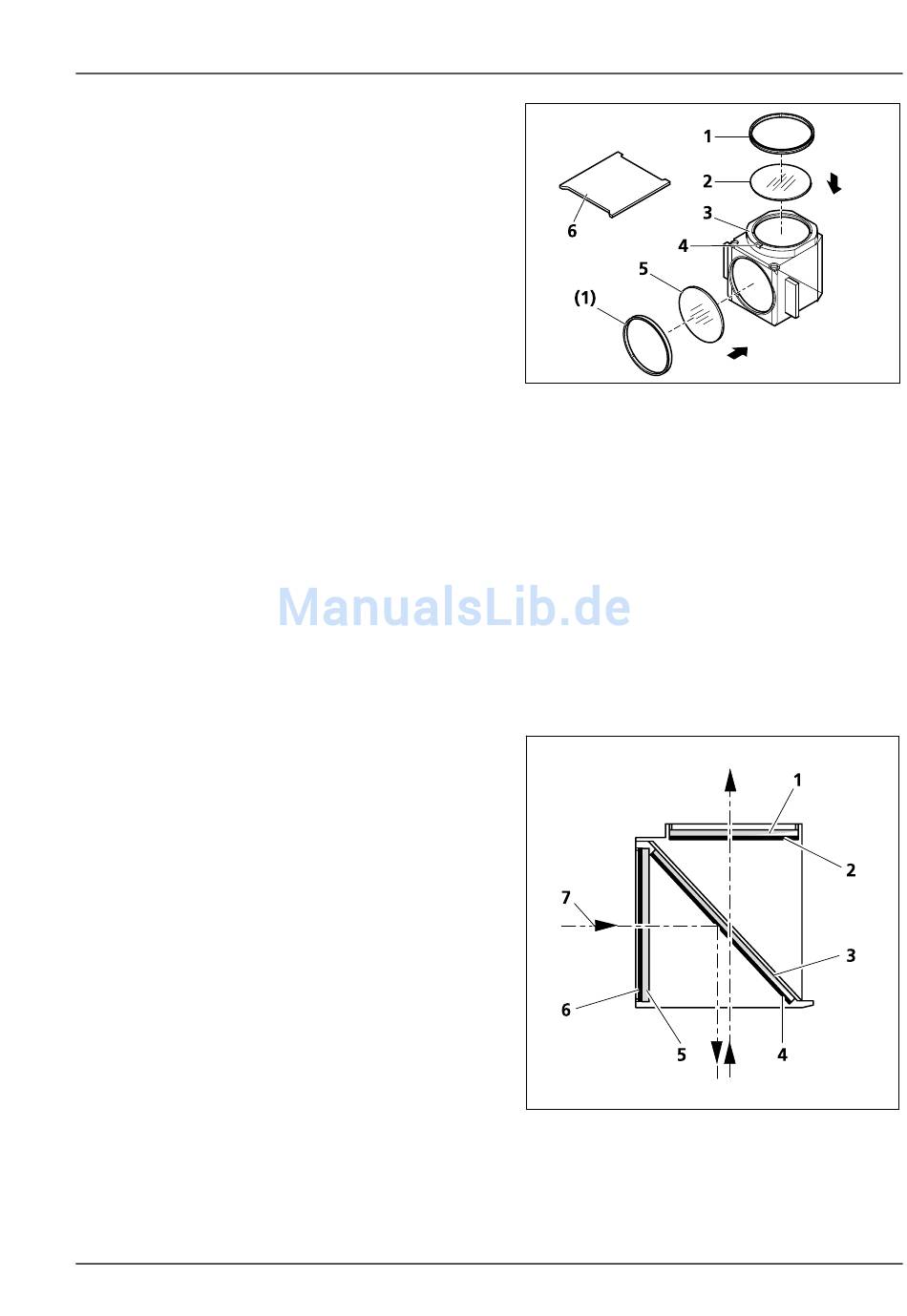

Bild 3-18
Filtersatz im Reflektormodul FL P&C
wechseln
Bild 3-19
Einbau der Filter und des Farbteilers
Carl Zeiss
41
