Carl Zeiss
•
Analysatorschieber (4-61/1) einstecken oder Analysatormodul (4-61/5) am Reflektorrevolver
einschalten. Aufgrund der gekreuzten Polarisatoren erscheint nun das Sehfeld dunkel.
Sofern am Axio Imager mit dem Analysatorschieber gearbeitet wird, muss im Reflektorrevolver
eine freie Position eingeschwenkt sein.
•
Untersuchungsobjekt in das Sehfeld bringen und mit dem Drehtisch Pol um 360° drehen. Doppel-
brechende (anisotrope) Objekte zeigen nun in der Regel die oben beschriebenen Farb- und Intensitäts-
änderungen während des Drehens zwischen gekreuzten Polarisatoren. Optisch anisotrope Stoffe kön-
nen aber auch dunkel bleiben, wenn eine isotrope Richtung, z. B. von optisch ein- oder zweiachsigen
Kristallen, parallel zur Beobachtungsrichtung orientiert ist.
4.9.5.2
Schwingungsrichtung n
(1)
Anwendung
Die Bestimmung der Schwingungsrichtungen von n γ bzw. n γ' (Schwingungsrichtung mit dem absolut
bzw. relativ größten Brechungsindex) und n α bzw. n α' (Schwingungsrichtung mit dem absolut bzw. rela-
tiv kleinsten Brechungsindex) bezogen auf die morphologischen Richtungen, z. B. von Kristallflächen,
Kristallnadeln oder Fasern, liefert ein wichtiges Erkennungsmerkmal. Es wird auch bei der Diagnose von
Biokristallen (z. B. Gicht, Pseudogicht) eingesetzt.

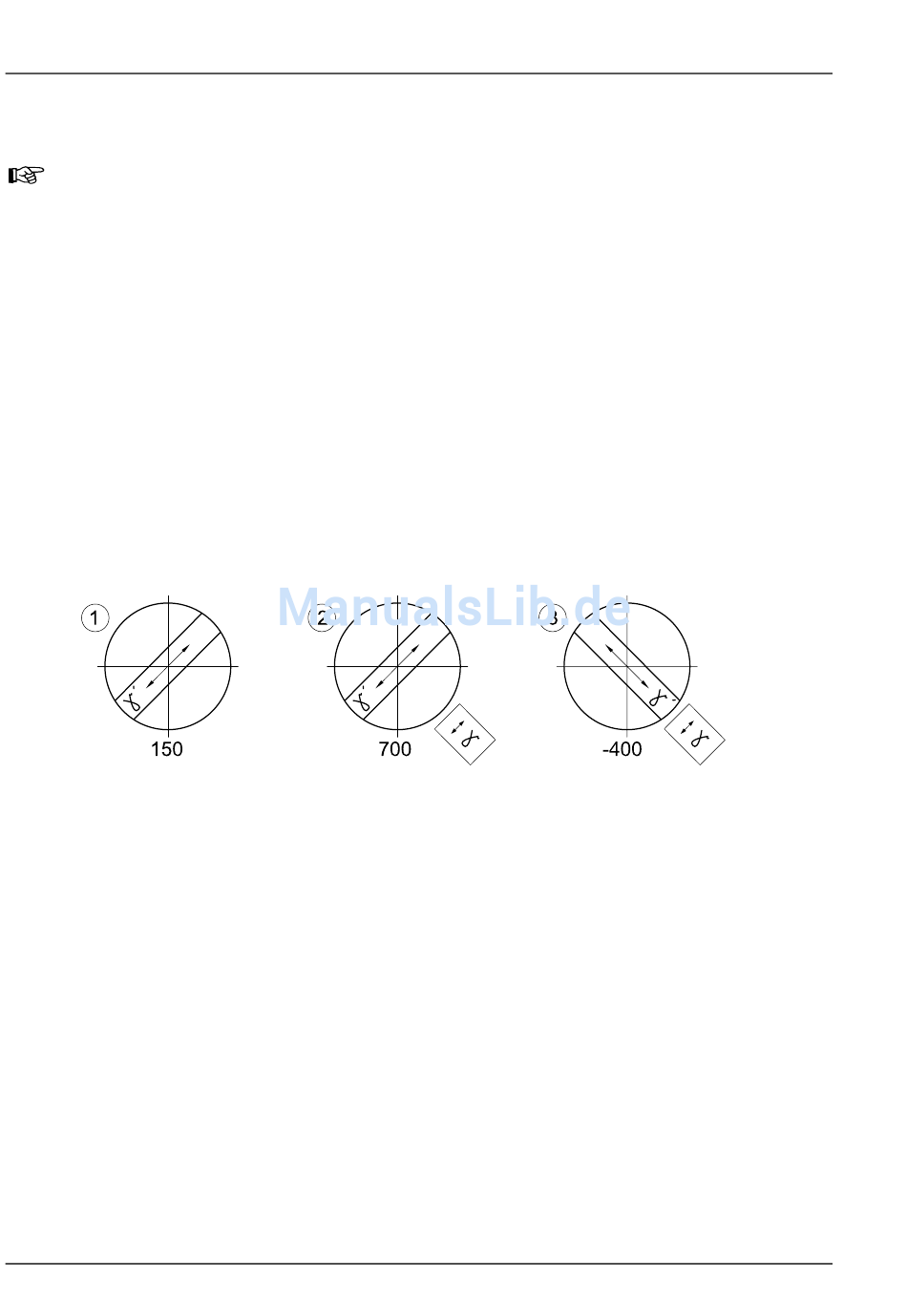

Bild 4-62
Schwingungsrichtung n
(2)
Geräteausrüstung
− Fototubus Pol
− Achromatisch-aplanatischer Universalkondensor Pol
− Spannungsfreie Objektive
− Drehtisch Pol
− Polarisator D (drehbar oder fest)
− Analysatorschieber oder Analysatormodul D im Reflektorrevolver (nur wenn das Mikroskop mit einem
Reflektorrevolver ausgestattet ist)
122
BEDIENUNG
Beleuchtungs- und Kontrastverfahren
bestimmen
γ '
am Beispiel einer Kunstfaser bestimmen
γ '
Axio Imager
B 46-0078 d 12/05
