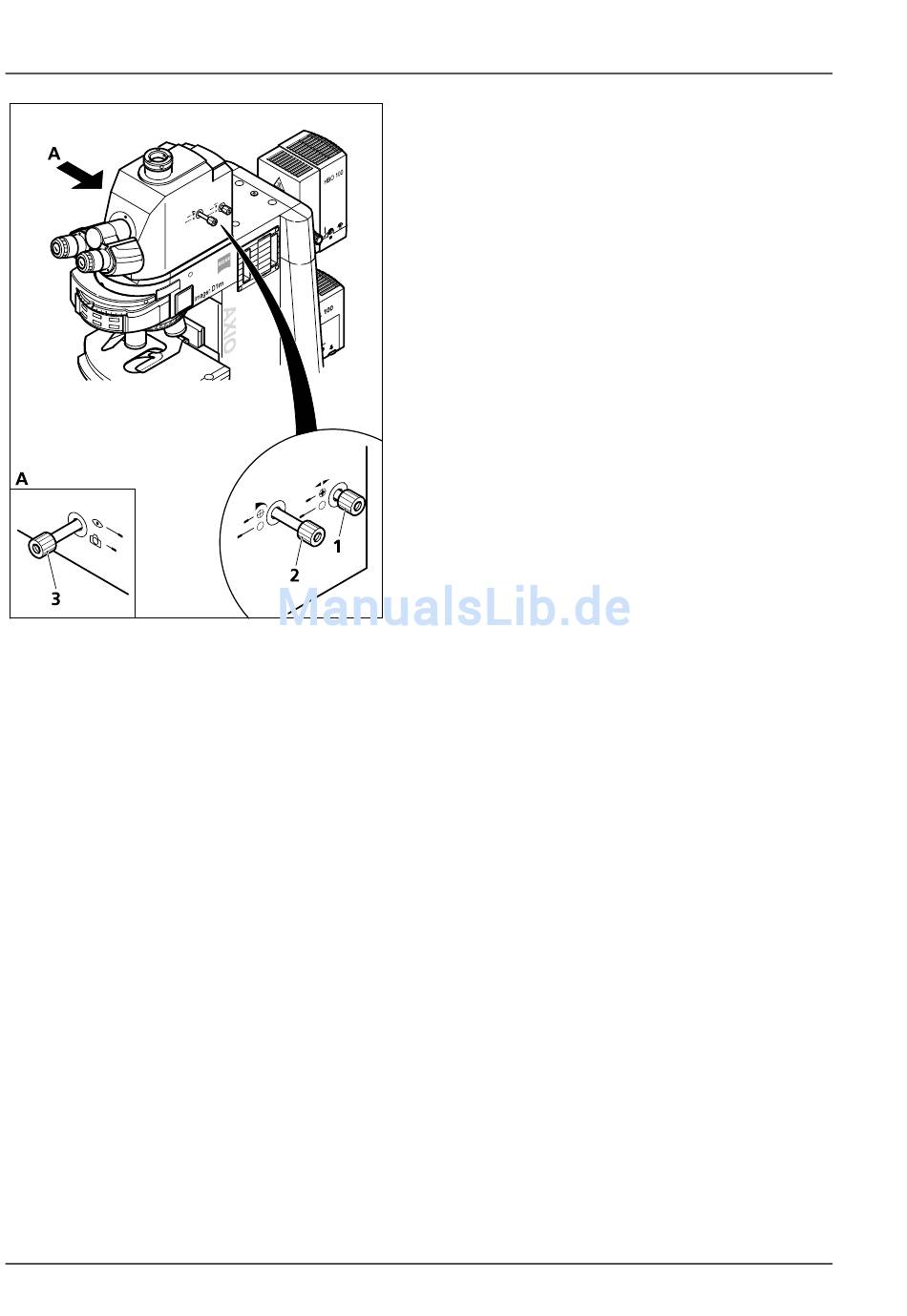

Bild 4-65
Axio Imager mit montiertem
Fototubus Pol
•
Objektivzentrierung durch Drehen des Mikroskoptisches überprüfen und wenn notwendig
nachzentrieren.
•
Sehfeldblende durch Drehen der vorderen Schubstange (4-65/2) soweit schließen, dass nur noch das
ausgewählte Objekt sichtbar ist. Dadurch wird das Achsenbild des zu untersuchenden Kristalls nicht
durch Achsenbilder benachbarter Kristalle überlagert. Es können so Objektdetails bis zu einem
Durchmesser vom 10 µm ausgeblendet werden.
•
Bertrandlinse am Fototubus Pol einschalten, dazu die hintere Schubstange (4-65/1) auf der rechten
Seite einschieben. Daraufhin erscheint das Achsenbild im Sehfeld. Durch Drehen der hinteren
Schubstange kann das Achsenbild fokussiert werden.
(4)
Mikroskop mit Bertrandlinsenschieber oder Tubuslinsenrevolver mit Bertrandoptik für
Konoskopie großflächiger Objekte einstellen
• Einstellen des Mikroskops wie im Durchlicht-Polarisation (s. a. Abschnitt 4.9.5.1 (3)).
•
Präparat auflegen und fokussieren.
•
Objektiv 40x, 50x oder 100x einschwenken und wenn notwendig mit Fokussiertrieb nachfokussieren.
•
Objektivzentrierung durch Drehen des Mikroskoptisches überprüfen und wenn notwendig
nachzentrieren.
•
Leuchtfeldblende soweit schließen, dass nur noch das ausgewählte Objekt sichtbar ist.
130
BEDIENUNG
Beleuchtungs- und Kontrastverfahren
(3)
Die günstigste Ausrichtung für konoskopische
Betrachtung im Fall einachsiger Kristalle liegt vor
bei jenen Details (z. B. eines Dünnschliffs), die bei
orthoskopischer Betrachtung bei Tischdrehung die
Helligkeit möglichst wenig ändern. In diesem Fall
liegen Betrachtungsrichtung und optische Achse
±parallel. Gleiches trifft auch für zweiachsige
Kristalle zu, wenn in oder annähernd in Richtung
einer der beiden optischen Achsen betrachtet wird.
• Einstellen des Mikroskops wie im Durchlicht-
•
•
•
•
•
Mikroskop für Konoskopie mit dem
Fototubus Pol einstellen
Polarisation (s. a. Abschnitt 4.9.5.1 (3)).
Präparat auflegen und fokussieren.
Ggf. Fototubus Pol auf visuelle Beobachtung
schalten, dazu die Schubstange auf der linken
Seite (4-65/3) herausziehen.
Strichkreuz am Fototubus Pol einschalten, dazu
die vordere Schubstange (4-65/2) auf der
rechten Seite einschieben.
Einen ausgewählten Kristall in den Mittelpunkt
des Strichkreuzes bringen.
Objektiv 40x, 50x oder 100x einschwenken und
wenn notwendig mit Fokussiertrieb nach-
fokussieren.
Axio Imager
B 46-0078 d 12/05
