3.13.2
Filterrad 2x, motorisch
Das motorische Filterrad 2x wird mit dem gleichen
Filtersatz wie das manuelle Filterrad 2x bestückt.
Zum Einbauen der Filter in die beiden Filteräder des
motorischen Filterrads 2x muss dieses auf der
entsprechenden Seite geöffnet werden.
Die Filteraufnahmen sind mit entsprechenden
Positionsnummern 1 bis 4 (3-16/1a bis 4a bzw. 1b
bis 4b) versehen.
•
Beide Schrauben (3-16/6 bzw. 7) lösen und
Deckplatte (3-16/5 bzw. 6) abnehmen.
•
In die jeweilige Filterposition entsprechendes
Filter mit der Spiegelschicht nach oben einlegen.
Dabei
darauf
achten,
unreinigungen auf das Filter gelangen.
•
Vorschraubring einschrauben.
•
Nach Bestückung der Filterpositionen Abdeck-
platte auflegen und festschrauben.
In das Filterrad 1 (428301-9901-000; Bild 3-16)
sind folgende Filter einzusetzen:
Position 1a:
kein Filter (100 % Transmission)
Position 2a:
Neutralfilter 12 %
Position 3a:
Neutralfilter 25 %
Position 4a:
Neutralfilter 50 %, Spiegelschicht
der Filter nach oben
In das Filterrad 2 sind folgende Filter einzusetzen:
Position 1b:
kein Filter (100 % Transmission)
Position 2b:
Neutralfilter 6 %
Position 3b:
kein Filter (100 % Transmission)
Position 4b:
Neutralfilter 0,5 % und
Neutralfilter 25 %, Spiegelschicht
der Filter nach unten
B 46-0078 d 12/05
INBETRIEBNAHME
Filterräder 2x, diskret bestücken
dass
keine
Ver-

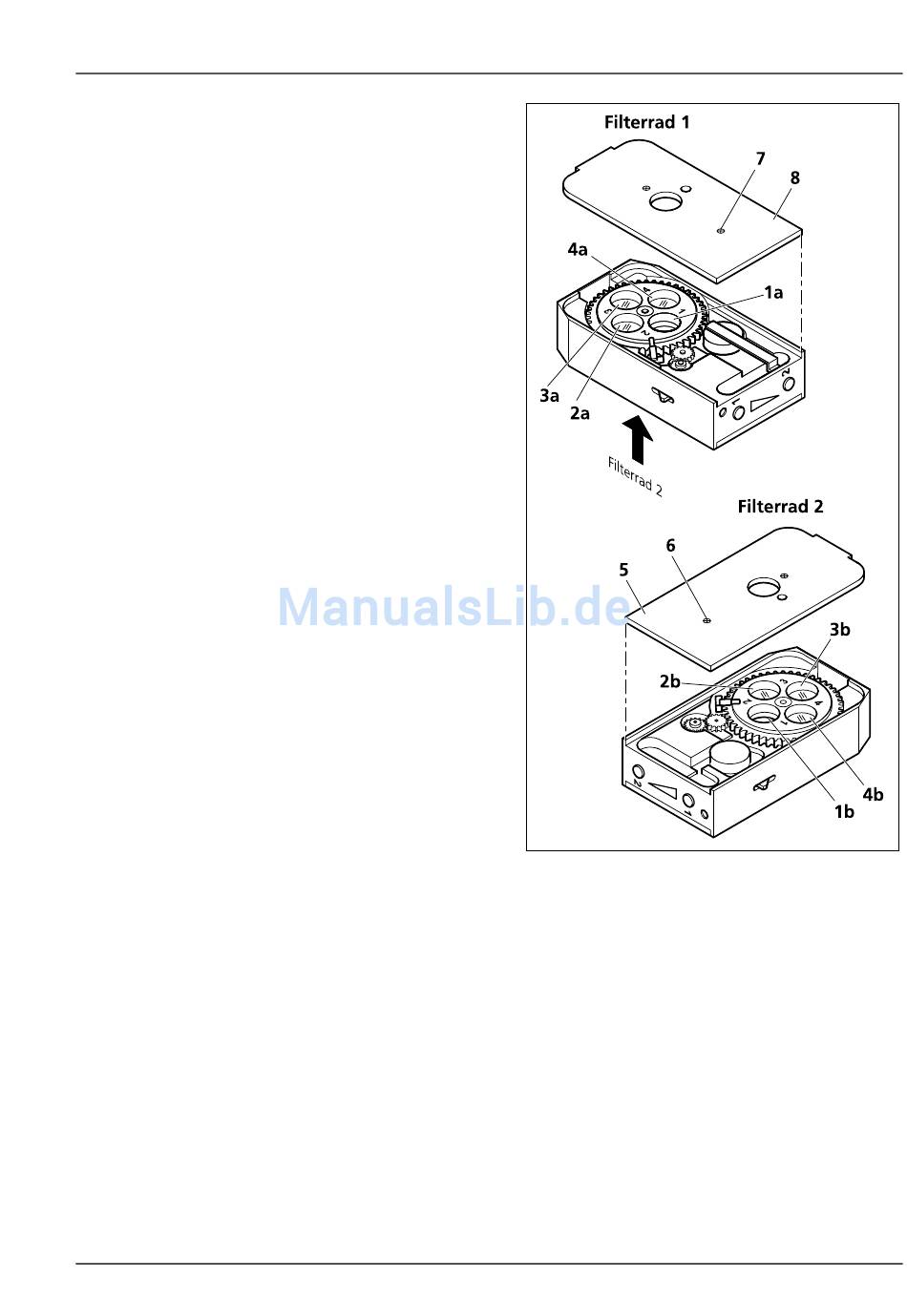

Bild 3-16
Filterrad 2x, motorisch bestücken
(gilt nur für 428301-9901-000)
