Carl Zeiss

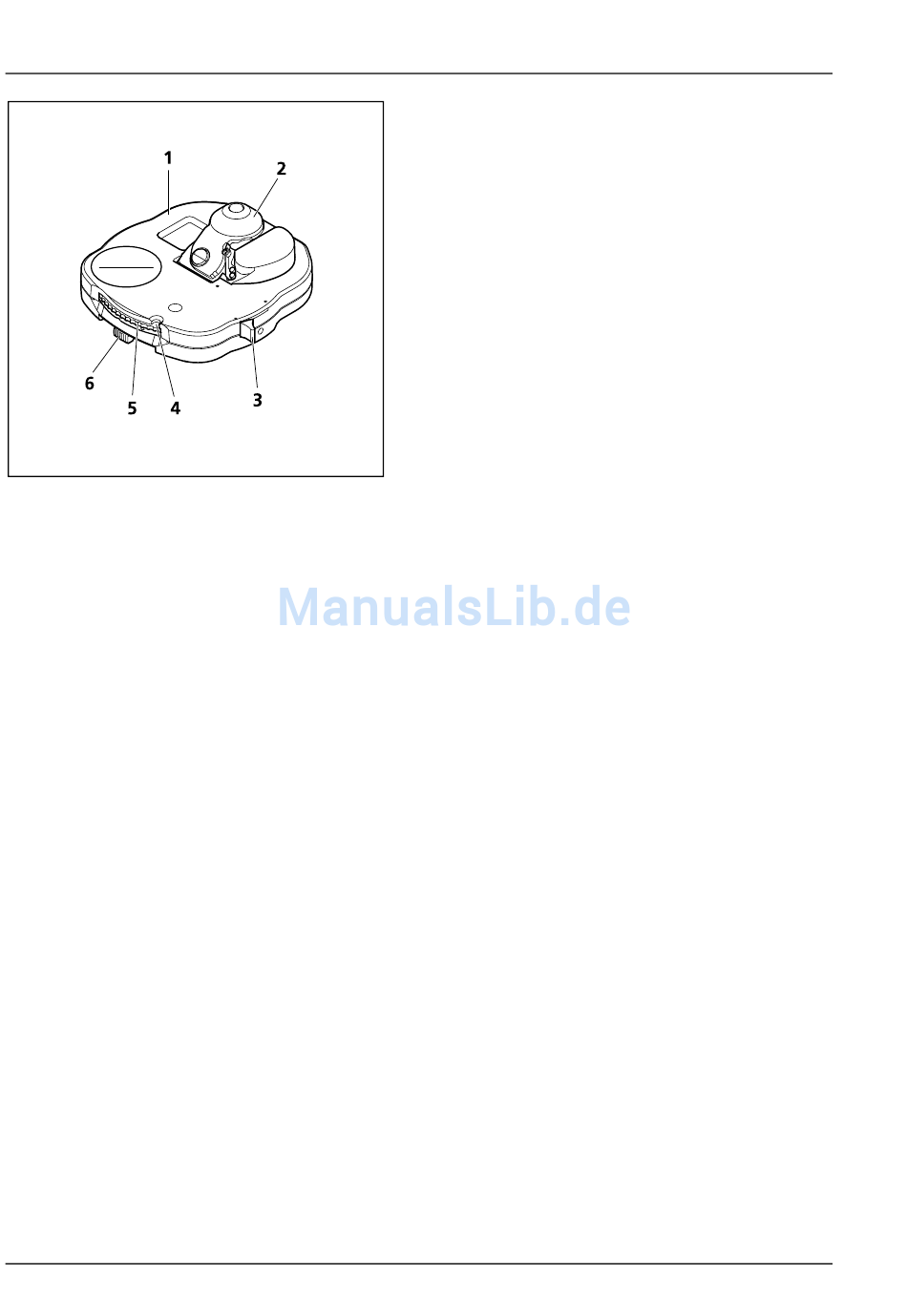

Bild 4-4
Achromatisch-aplanatischer
Universalkondensor 0,9 H D Ph DIC
Reflektorrevolver (4-1/27)
− Mit sechs Positionen für austauschbare Reflektormodule P&C (Push&Click) oder Analysatormodul P&C
− Schneller Wechsel der Reflektormodule (Reflektorposition) durch Drehen am Rändelring des Reflektor-
revolvers.
− Anzeige der Revolverposition im Sichtfenster.
Ein-/Ausschalter (4-1/28)
− Position O = Gerät ausgeschaltet
− Position I = Gerät eingeschaltet
Taste Durchlicht-Shutter Ein/Aus (4-1/29)
− Öffnet oder versperrt wechselweise den Durchlichtstrahlengang; Funktion entspricht 4-1/13.
Taste Auflicht-Shutter Ein/Aus (4-1/30)
− Öffnet oder versperrt wechselweise den Auflichtstrahlengang; Funktion entspricht 4-1/11.
Fokussiertrieb - Feinverstellung (Feintrieb) (4-1/31), linke Seite
− Fokussierknopf für Feinverstellung
Fokussiertrieb - Grobverstellung (Grobtrieb) (4-1/32), linke Seite
− Fokussierknopf für Grobverstellung
68
Bedien- und Funktionselemente am Axio Imager, manuell
BEDIENUNG
Kondensor (4-1/25)
Achromatisch-aplanatischer
(4-4/1) je nach Ausführung ausgestattet mit:
− Ausklappbarer Frontlinse
− Revolverscheibe für:
Hellfeld - H
Dunkelfeld - D
Phasenkontrast - Ph 1, Ph 2, Ph 3
Interferenzkontrast - DIC I, II, III
− Aperturblende (Irisblende)
Die Frontlinse (4-4/2) wird mit dem Hebel (4-4/3)
ein-/ausgeklappt. Durch Drehen am Revolverrad
(4-4/5) werden Hellfeldeinsatz bzw. die Kontrast-
blenden in den Strahlengang eingeschwenkt. Die
Kurzbezeichnung
position (z. B. D) wird im Sichtfenster (4-4/4)
angezeigt. Mit Schiebeknopf (4-4/6) wird die
Aperturblende geöffnet bzw. geschlossen.
Objektivrevolver (4-1/26)
− Je nach Ausführung sechs oder sieben Objektiv-
positionen M27 mit Aufnahmeschlitz für DIC-
Schieber oder sieben Objektivpositionen M27.
− Schneller Wechsel der Objektive (Objektiv-
position) durch Drehen am Rändelring des
Objektivrevolvers.
Axio Imager
Universalkondensor
der
eingestellten
Revolver-
B 46-0078 d 12/05
