Axio Imager Motorisches Mikroskop über Touchscreen des TFT-Displays bedienen

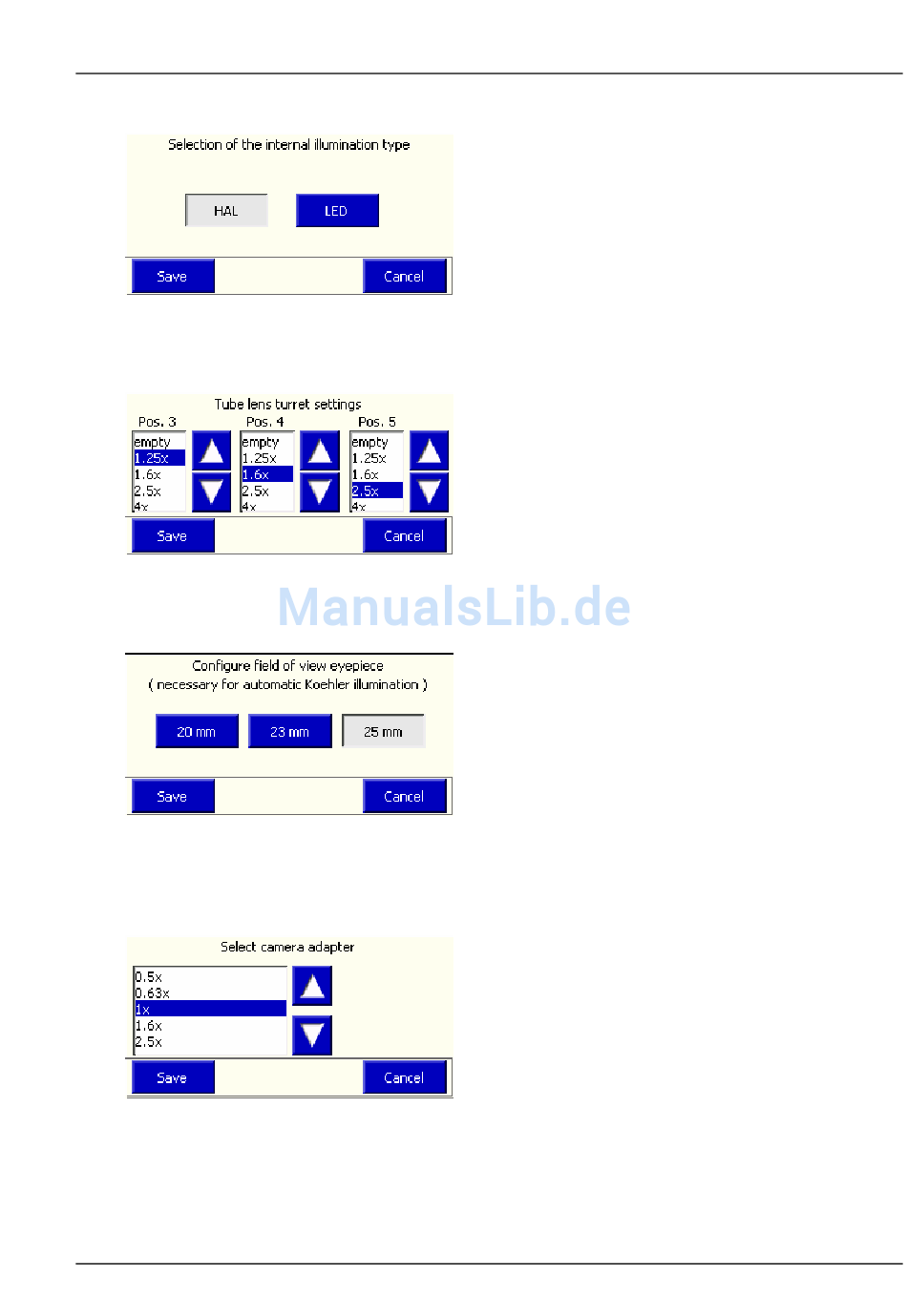

− Beleuchtung
Hier kann angegeben werden, ob mit einer Halogenlampe oder der LED Beleuchtung gearbeitet
wird.
− Belegung Tubuslinsenrev.
Über die Liste Auswahl Belegung Tubuslinsenrevolver wählt der Bediener für die Position 2, 3
und 4 des Revolvers den passenden Vergrößerungsfaktor aus.
− Sehfeld der Okulare
Der Bediener muss hier das Sehfeld der Okulare angeben. Das ist notwendig, da der Lichtmanager
die Leuchtfeldblende automatisch an das Sehfeld der Okulare anpasst, aber das Sehfeld nicht
automatisch erkennen kann.
− Kameraadapter
Der Bediener stellt hier den Vergrößerungsfaktor des verwendeten Kameraadapters ein. Der
eingestellte Wert wird auf der Homepage mit in die Berechnung der Gesamtvergrößerung
einbezogen.
