Okularabstand (Pupillendistanz) am binokularen Tubus einstellen
3.4.3
Umstülpbare Augenmuscheln einsetzen
Die Okulare sind mit Brillenschutzringen aus Gummi versehen, um Kratzer auf den Brillen zu vermeiden.
Diese können wahlweise durch umstülpbare Augenmuscheln ersetzt werden.
•
Dazu die Brillenschutzringe (3-5/2) von den Okularen abziehen und die Augenmuscheln (3-5/1)
aufsetzen.
•
Die Brillenschutzringe sitzen mitunter sehr fest in der Okularnut, sodass ggf. ein stumpfer Gegenstand
(Holzstäbchen) zum Abdrücken verwendet werden muss.
3.5
Okularabstand (Pupillendistanz)
am binokularen Tubus einstellen
•
Okularabstand
symmetrisches
Schwenken
Okularstutzen gegeneinander an den individuel-
len Augenabstand des Beobachters anpassen
(Bild 3-6).
Der richtige Augenabstand ist eingestellt, wenn der
Beobachter beim Einblick in beide Okulare nur ein
rundes Bild sieht!
3.6
Einblickhöhe einstellen
•
Einblickhöhe durch Schwenken der Okular-
stutzen nach oben (3-7/A) oder nach unten
(3-7/B)
den
individuellen
anpassen.
Die binokularen Ergonomie-Tuben (425511-0000-
000, 425512-0000-000 und 425515-0000-000)
sind mit einer kontinuierlichen Höhenverstellung
im
Bereich
von
Verstellung erfolgt mit dem Drehknopf.
B 46-0078 d 12/05
INBETRIEBNAHME
(Pupillendistanz)
der
Bedürfnissen
50 mm
ausgestattet.
durch
beiden

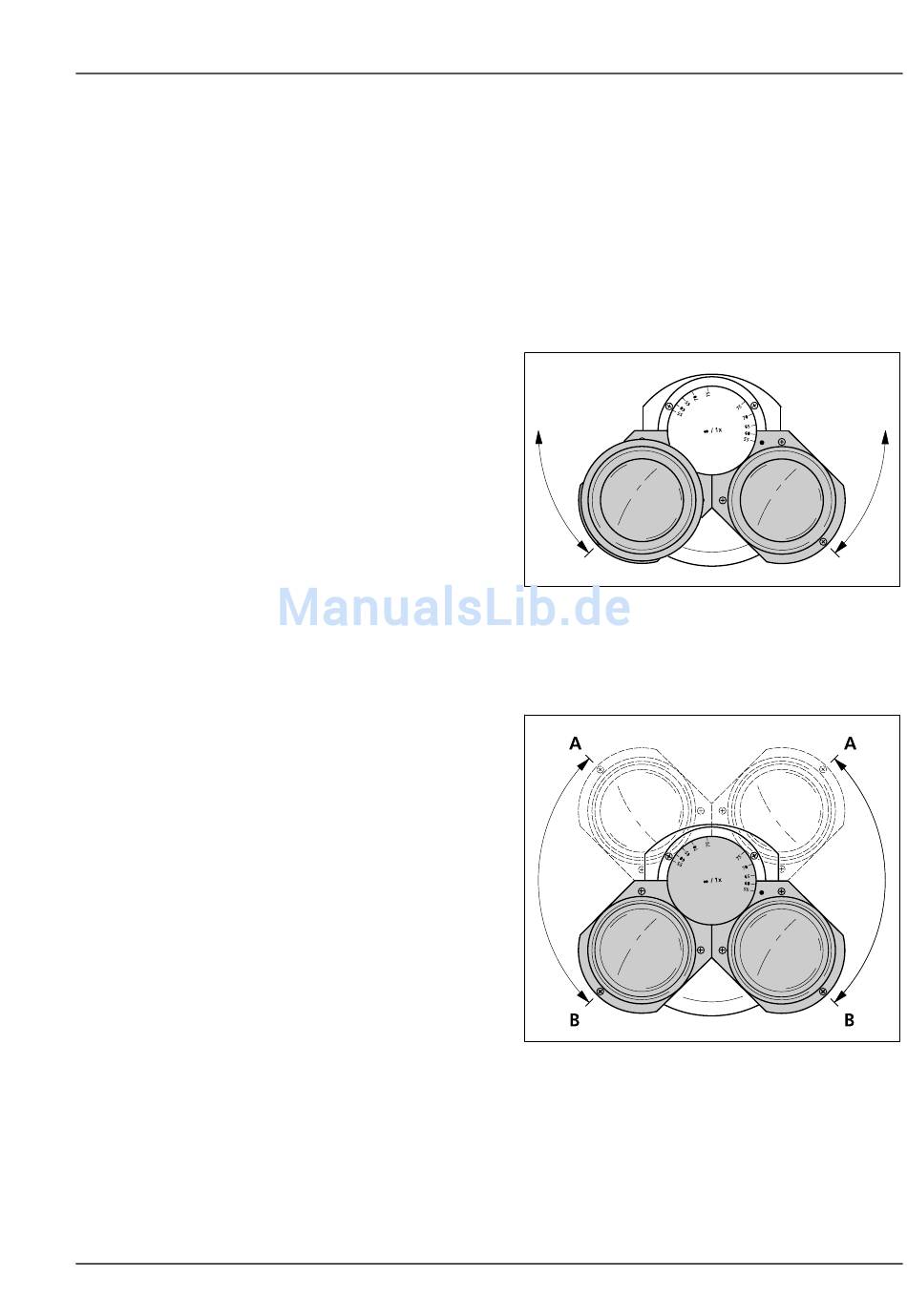

Bild 3-6
Die
Bild 3-7
Okularabstand am binokularen
Tubus einstellen
Einblickhöhe am binokularen Tubus
einstellen
