Axio Imager
3.23
Leuchte HBO 100
3.23.1
Quecksilberdampf-Kurzbogen-
lampe HBO 103 W/2 einsetzen
Die Leuchte HBO 100 und die Quecksilberdampf-
Kurzbogenlampe HBO 103 W/2 werden aus Si-
cherheitsgründen beide getrennt verpackt beim
Kunden angeliefert.
Demzufolge
ist
das
HBO 103 W/2 in das Leuchtengehäuse der erste
Schritt bei der Inbetriebnahme dieser Leuchte.
Das
Einsetzen
bzw.
HBO 103 W/2 wird in der dem Gerät beiliegenden
Bedienungsanleitung beschrieben.
ACHTUNG
Zur Änderung der Transmission ist ein
FL-Abschwächer
0000-000
einzusetzen. Graufilter in den Filter-
rädern 2x (428300-0000-000 bzw.
428301-0000-000) sind auf Dauer
nicht beständig.
3.23.2
Leuchte HBO 100 ansetzen
•
Abdeckkappe vom Auflichtstutzen (3-33/3) ent-
fernen.
•
Leuchtengehäuse (3-33/1) mit Ringschwalbe in
Auflichtstutzen (3-33/3) an Geräterückseite
einführen und unter Verwendung des Kugel-
kopf-Schraubendrehers
schraube (3-33/2) fixieren.
•
Mehrpoligen
Leuchtenstecker
HBO 100 mit Geräteanschluss (3-34/1) des Vor-
schaltgerätes HBO 100 verbinden und mittels
Überwurfring sichern.
•
Netzkabel zuerst an Netzanschluss (3-34/2) des
Vorschaltgerätes HBO 100 anschließen und
danach in Netzsteckdose einführen.
B 46-0078 d 12/05
INBETRIEBNAHME
Leuchte HBO 100
Einsetzen
der
Wechseln
der
diskret
(423616-
oder
423617-0000-000)
SW 3
mit
Klemm-
der
Leuchte
Lampe
Lampe

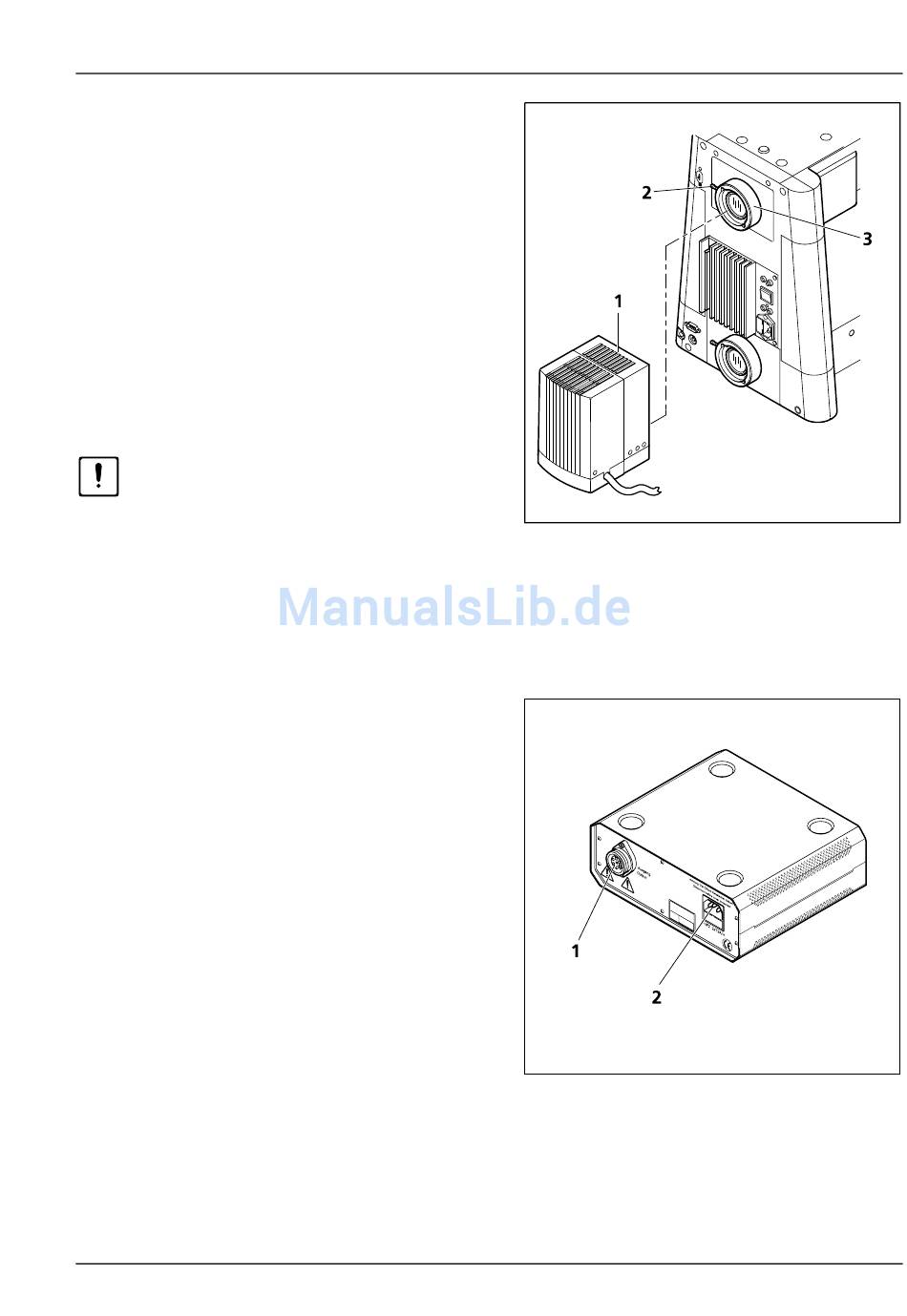

Bild 3-33
Bild 3-34
Leuchte HBO 100 ansetzen
Vorschaltgerät HBO 100
Carl Zeiss
53
