Axio Imager
Die reflektierende (beschichtete) Seite
(3-22/3) des Farbteilers ist mit einer
abgeschrägten Kante (3-22/1) oder
Ecke versehen (3-22/2).
•
Modulhälfte
Anregung
Modulhälfte
Emission
(Halteelemente 3-21/5b und Ösen 3-21/5a
greifen ineinander). Beide Hälften zusammen-
halten und wieder in Einbaulage umdrehen.
•
Schlitzschrauben
festschrauben.
•
Abschließend Klebeschild mit der Bezeichnung
der
Filterkombination
anbringen.
3.17
TFT-Display an motorisches Stativ
montieren
ACHTUNG
Bei der Montage des TFT-Displays muss
das Mikroskop ausgeschaltet sein.
•
TFT-Display
(3-23/2)
Schrauben (3-23/3) an der rechten Seite des
motorischen Stativs (3-23/1) festschrauben.
Bei der Montage werden Stativ und TFT-Display
automatisch über den Steckkontakt elektrisch
verbunden.
B 46-0078 d 12/05
INBETRIEBNAHME
TFT-Display an motorisches Stativ montieren
(3-21/1)
auf
(3-21/4)
aufsetzen
wieder
einsetzen
seitlich
am
Modul
mit
Hilfe
der
die
und

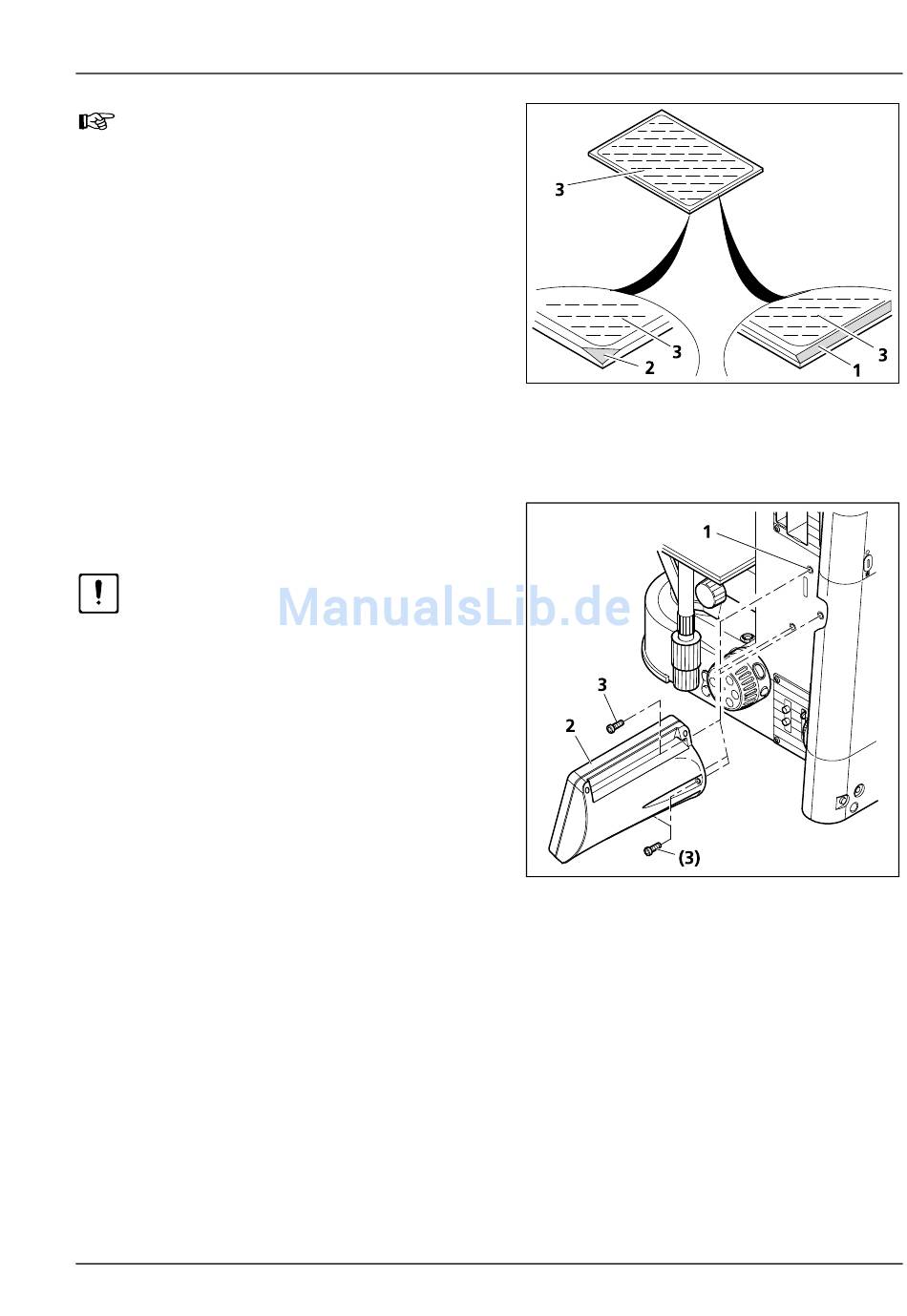

Bild 3-22
Kennzeichnung des Farbteilers
drei
Bild 3-23
TFT-Display montieren
Carl Zeiss
43
