Axio Imager
3
INBETRIEBNAHME
Das Mikroskop Axio Imager kann durch den Kunden selbständig auf- bzw. umgebaut und in Betrieb
genommen werden.
Auf Wunsch kann das Mikroskop aber auch vom Zeiss-Kundendienst kostenpflichtig aufgestellt bzw.
umgerüstet werden.
Vor Aufbau und Inbetriebnahme des Mikroskops sind unbedingt die Hinweise zur Geräte-
sicherheit (siehe Kapitel 1) sorgfältig durchzulesen.
3.1
Mikroskop auspacken und
aufstellen
Das Grundgerät wird handelsüblich in einem
Polyethylenbehälter
ausgeliefert.
Darin enthalten sind Stativ, binokularer Tubus,
Objektive, Okulare, Kondensor, Leuchte HAL 100,
Mikroskopunterlage und diverse Kleinteile, wie
DIC-Schieber,
Ersatzlampe,
Schlüsseltasche mit Werkzeug.
Am Mikroskopstativ sind folgende Baugruppen
bereits werkseitig montiert: Kreuztisch, Objekt-
halter, Objektive, Polarisator, Filterhalter, Auflicht-
beleuchtung
und
Justierhilfe
Lampen.
Weiteres optionales Zubehör wird in einem
separaten Behälter angeliefert.
•
Alle
Baugruppen
entnehmen. Dabei Hinweise in der beiliegenden
Verfahrensanweisung für das Auspacken des
Gerätes beachten.
Das Stativ kann mit dem Tragegriff an der Geräterückseite transportiert werden. Ein zweiter
Angriffspunkt darf nie am Mikroskoptisch sein, da sonst der Tisch aus seiner Halterung
gerissen wird. Ein sicherer zweiter Angriffspunkt ist vorn am Stativ hinter dem
Objektivrevolver, wenn der Reflektorrevolver fest eingebaut ist: Axio Imager.M1. Ansonsten
die Griffmulde im Blindteil verwenden.
•
Ausrüstung auf Vollständigkeit gemäß Lieferschein prüfen.
•
Gerät (3-1/1) auf schwingungsfreiem, ebenem Arbeitstisch aufstellen.
•
Beide Schrauben des Tragegriffes (nur bei Stativen mit Reflektorrevolver) herausschrauben und
Tragegriff (3-1/1) abnehmen.
•
Koppelplatte mit den dazu gehörenden Schrauben an der Vorderseite festschrauben.
•
Originalverpackung für eine eventuelle längere Einlagerung oder Rücksendung des Gerätes an den
Hersteller aufbewahren oder ordnungsgemäß entsorgen.
B 46-0078 d 12/05
INBETRIEBNAHME
Mikroskop auspacken und aufstellen
mit
Pappumverpackung
Staubschutzhülle,
für
HBO/XBO-
aus
der
Verpackung

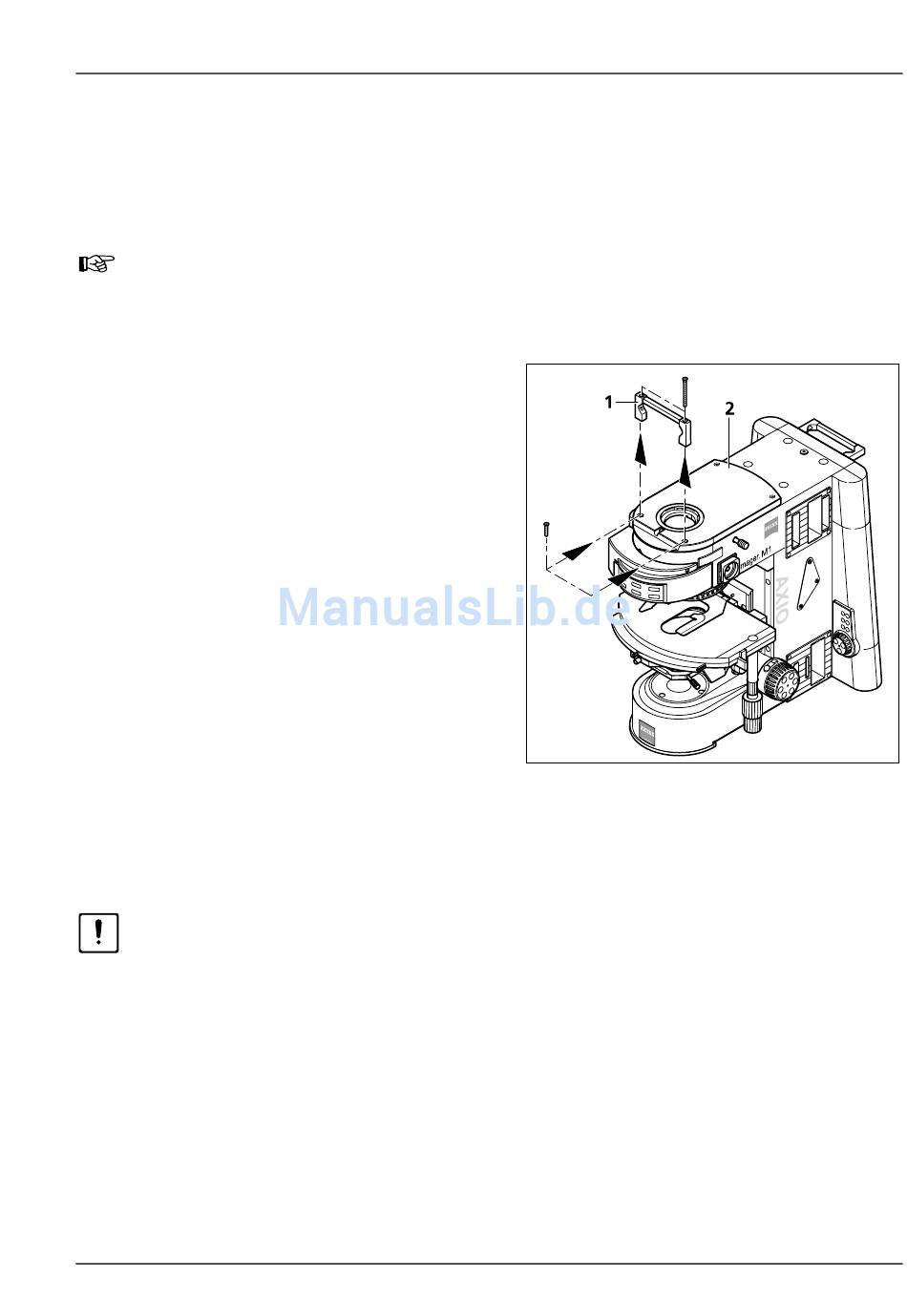

Bild 3-1
Mikroskop aufstellen
Carl Zeiss
29
