Axio Imager
3.11
Reflektorrevolver, Kompensator-
aufnahme 6x20 oder Modulator-
revolver 4-fach einsetzen
Motorischen Reflektorrevolver nur im
ausgeschalteten Zustand des Mikro-
skops einsetzen bzw. wechseln.
Am Axio Imager.M1 oder .M1m sind
Reflektorrevolver und Kompensator-
aufnahme nicht wechselbar.
•
Kompensatoraufnahme
Modulatorrevolver
Führung (3-13/4) des Stativoberteils einsetzen
und bis zum Anschlag einschieben. Klemm-
schraube (3-13/2) festziehen.
•
Ggf. Klemmschraube (3-13/1) etwas lösen.
•
Reflektorrevolver (3-13/6) an der Führung
(3-13/3) im Stativoberteil ansetzen und bis zum
sicheren (hörbaren) Einrasten einschieben.
•
Klemmschraube (3-13/1) festziehen.
•
Falls der Reflektorrevolver unbestückt geliefert
wurde, Reflektormodule gemäß Abschnitt 3.14
in Reflektorrevolver einsetzen.
3.12
Tischträger wechseln
•
Zum Abnehmen des Tischträgers (3-14/3)
diesen gut festhalten und Klemmschraube
(3-14/2) soweit lösen, dass sich der Tischträger
von rechts nach links aus der Führung nehmen
lässt.
•
Zum Ansetzen des Tischträgers diesen links in
die Führung einsetzen, horizontal an die
Anlagefläche der Führung und vertikal an den
oberen Anschlagbolzen (3-14/1) andrücken.
•
Klemmschraube (3-14/2) gut festziehen und
überprüfen, ob der Tischträger exakt in der
Führung sitzt.
B 46-0078 d 12/05
INBETRIEBNAHME
Reflektorrevolver, Kompensatoraufnahme 6x20 ... einsetzen
(3-13/5)
4-fach
(3-13/7)
in
oder
die

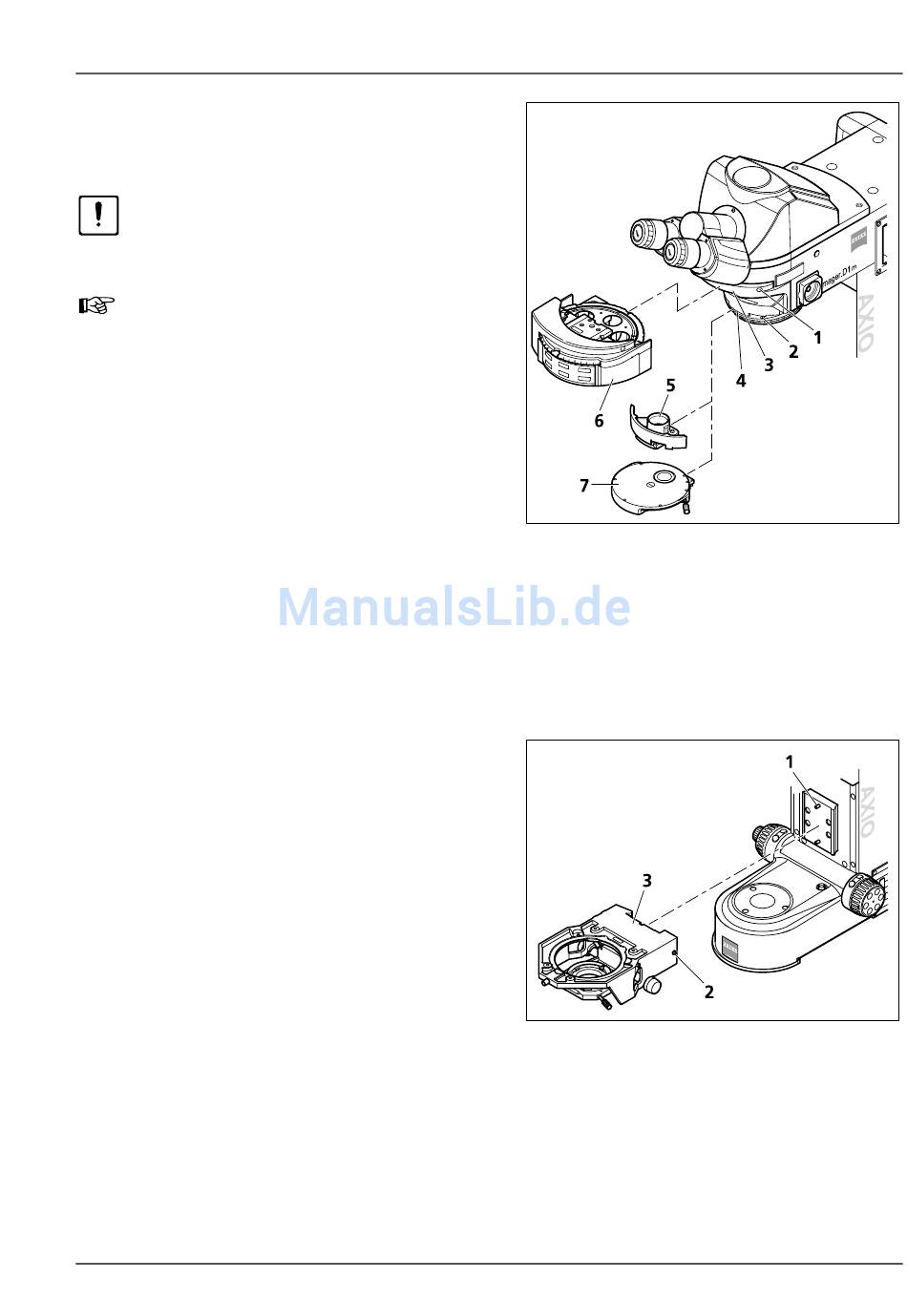

Bild 3-13
Bild 3-14
Reflektorrevolver,
Kompensatoraufnahme bzw.
Modulatorrevolver einsetzen
Tischträger wechseln
