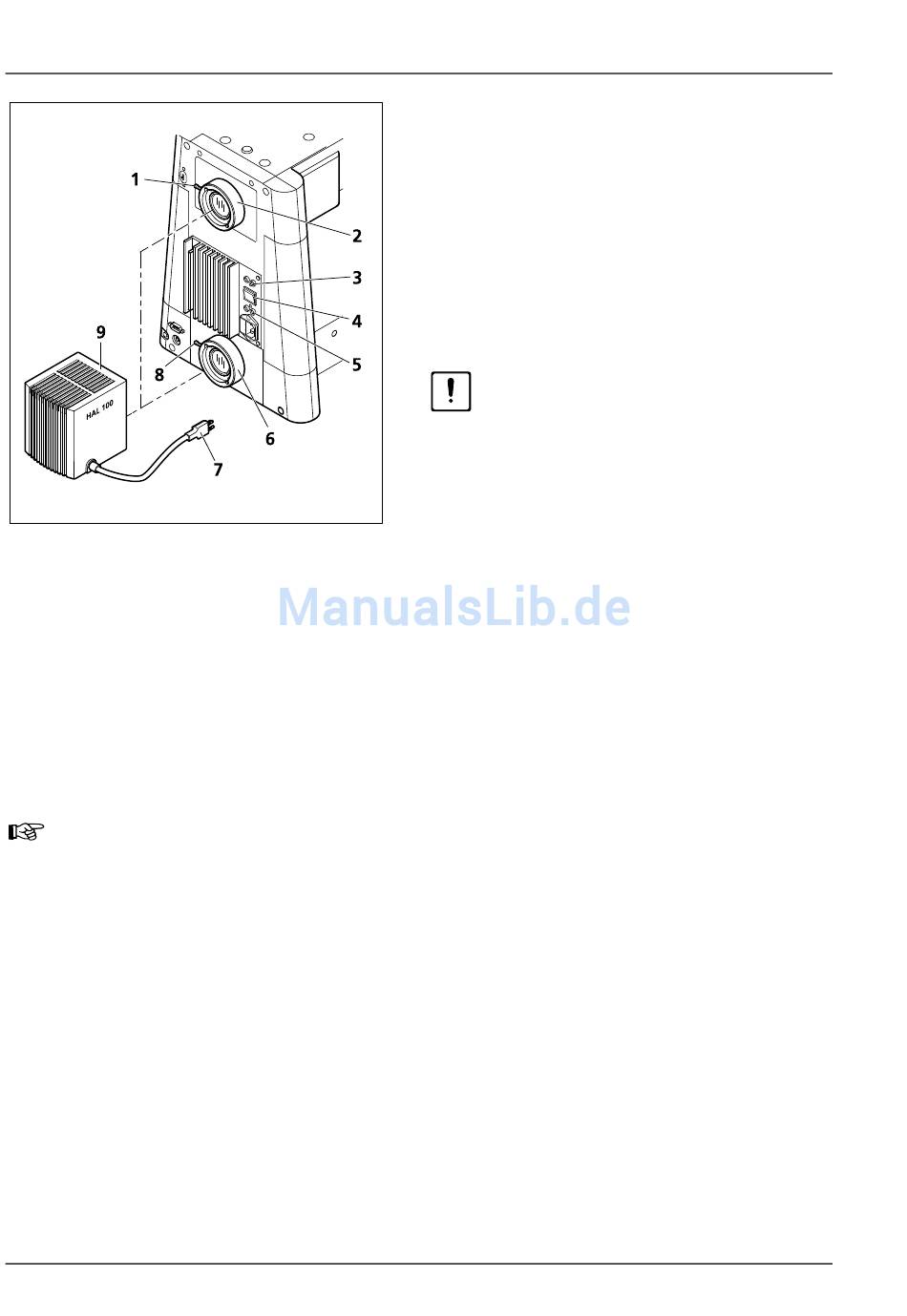

Bild 3-28
Halogenleuchte HAL 100 ansetzen
•
3poligen Leuchtenstecker (3-28/7) in die entsprechende 3polige Buchse 12 V/100 W (3-28/3 - Auflicht
bzw. 3-28/5 - Durchlicht) an der Geräterückseite anschließen.
•
Umschalter Auflicht/Durchlicht (3-28/4) auf die gewünschte Beleuchtung stellen.
Die Lichtmanager-Funktionalität ist abhängig von der Schalterstellung.
48
INBETRIEBNAHME
Halogenleuchte HAL 100
3.21
Die Halogenleuchte HAL 100 dient als Lichtquelle
für die Durchlicht- und Auflichtverfahren (außer
Fluoreszenz) am Axio Imager. Das Ansetzen der
Halogenleuchte am Auflicht- oder Durchlicht-
stutzen erfolgt in analoger Weise.
3.21.1
•
Abdeckkappe vom Auflicht- bzw. Durchlicht-
stutzen entfernen.
•
Leuchtengehäuse (3-28/9) mit Ringschwalbe in
Stutzen (3-28/2 bzw. 3-28/6) einführen und
unter Verwendung des Kugelkopf-Schrauben-
drehers SW 3 mit Klemmschraube (3-28/1 bzw.
3-28/8) fixieren.
Halogenleuchte HAL 100
Halogenleuchte HAL 100 ansetzen
Vor Benutzung der Halogenleuchte
muss zuerst das sich im Gehäuse
befindende Wechselwerkzeug für die
Halogenlampe entfernt werden, da es
ansonsten durch Wärmeeinwirkung
beschädigt werden könnte (siehe dazu
Abschnitt 3.21.3)
B 46-0078 d 12/05
Axio Imager
