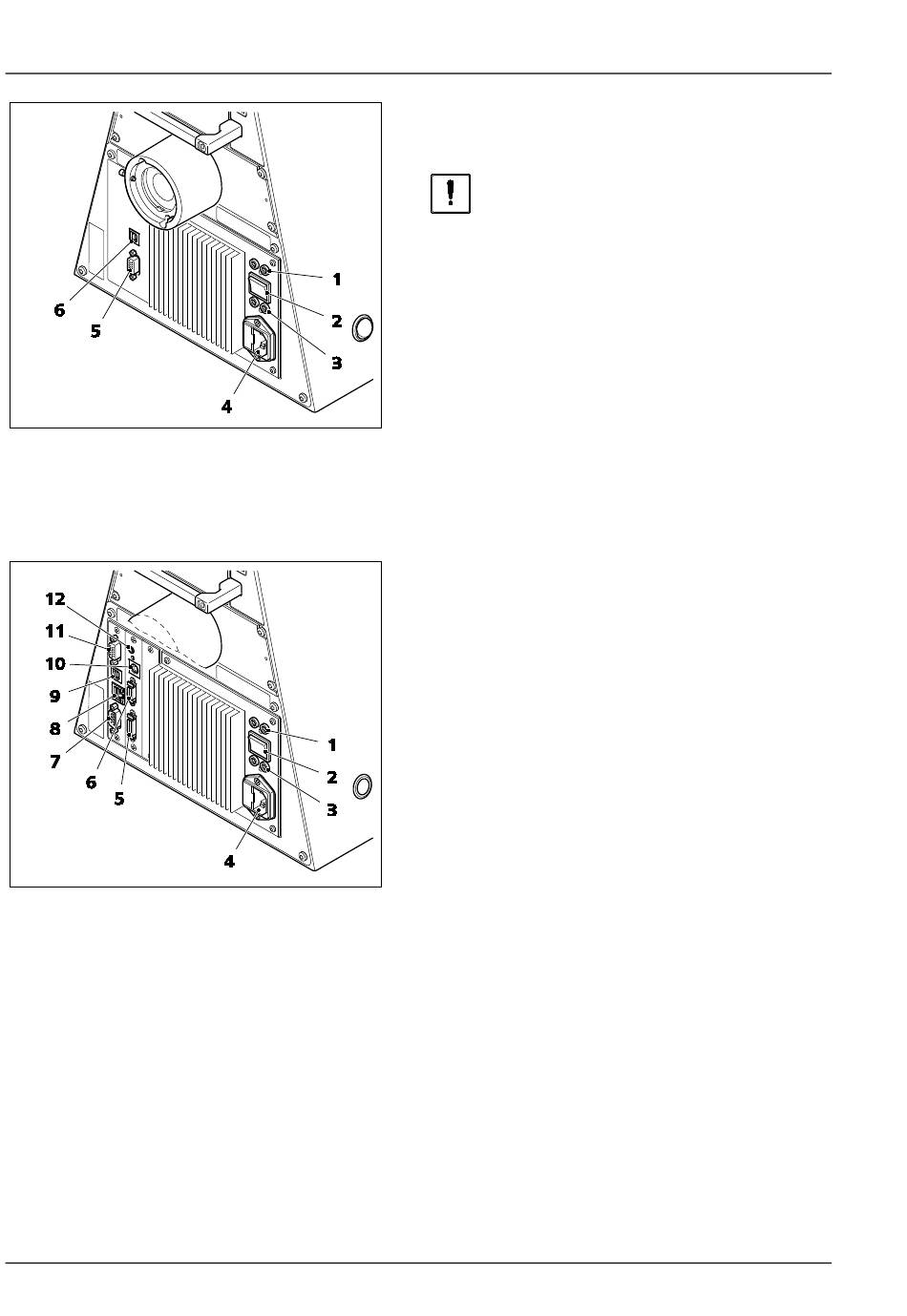

Bild 43 Axio Observer 3, 3 materials
(Rückseite)
Bild 44 Axio Observer 5, 5 materials
(Rückseite)
60
AUFSTELLHINWEISE UND INBETRIEBNAHME
Anschlüsse an der Rückseite des Axio Observer 3, 3 materials
431004-7244-000
4.14 Anschlüsse an der Rückseite des
Axio Observer 3, 3 materials
Vor dem Anschließen von Komponenten
muss das Gerät ausgeschaltet werden.
Legende zu Bild 43:
1 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Durchlicht (Output 1)
2 Umschalter Auflicht / Durchlicht
(LED-Leuchte / Halogenleuchte)
3
Anschlussbuchse für LED-Leuchte / Halogenleuchte
Auflicht (Output 2)
4 Netzanschlussbuchse
5
CAN-Anschlussbuchse
6 USB-Anschluss
4.15 Anschlüsse an der Rückseite des
Axio Observer 5, 5 materials
Legende zu Bild 44:
1 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Durchlicht (Output 1)
2 Umschalter Auflicht / Durchlicht
(LED-Leuchte / Halogenleuchte)
3 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Auflicht (Output 2)
4
Netzanschlussbuchse
5 Anschluss für LCD-Display
Durchlichtbeleuchtungsträger
6
Anschluss für Durchlichtshutter
7 Anschluss RS-232
8
Anschluss TCP/IP
9 Anschluss USB
10
Anschlussbuchse für Shutter High Speed Extern
11 CAN-Anschlussbuchse
12
Trigger-Buchse (IN/OUT) für Shutter
Axio Observer
12/2016
