Carl Zeiss

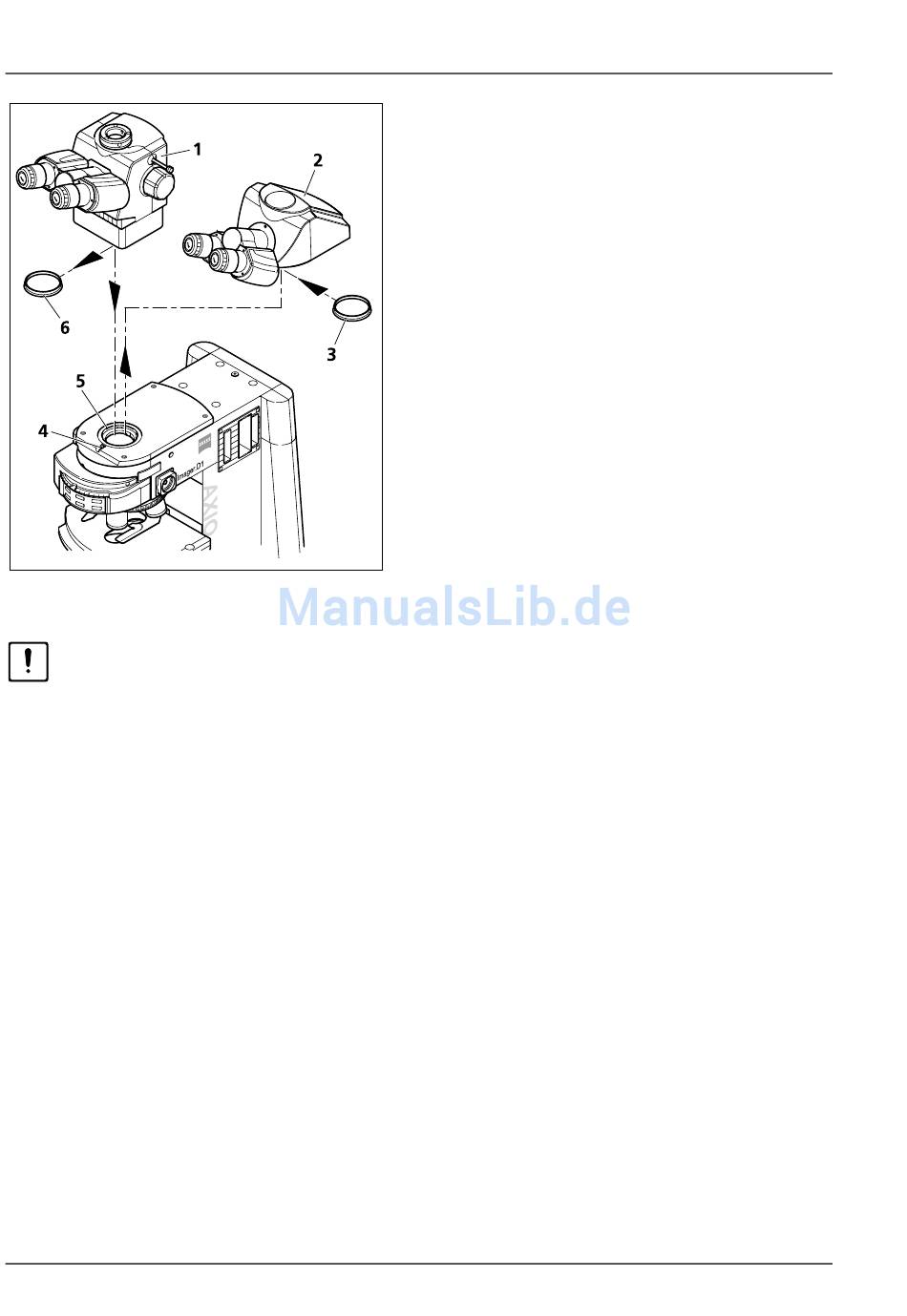

Bild 3-2
Binokularen Tubus wechseln
ACHTUNG
Den Tubus während des Transports nicht an den beiden Okularstutzen anfassen.
30
INBETRIEBNAHME
Binokularen Tubus oder Fototubus ansetzen oder wechseln
3.2
Binokularen Tubus oder Fototubus
ansetzen oder wechseln
Alle in der Systemübersicht (siehe Abschnitt 2.4)
aufgeführten binokularen Tuben lassen sich, wie
nachfolgend beschrieben, an das manuelle oder
motorische Stativ ansetzen.
•
Mit Kugelkopf-Schraubendreher SW 3 Klemm-
schraube (3-2/4) lösen und vorhandenen Tubus
(3-2/2) nach oben abnehmen.
•
Staubschutzkappe (3-2/3) zum Schutz der
Tubuslinse über Ringschwalbe des binokularen
Tubus stecken.
•
Staubschutzkappe (3-2/6) vom gewünschten
Tubus entfernen.
•
Tubus (3-2/1) mit der Ringschwalbe in Stativ-
öffnung (3-2/5) einsetzen und ausrichten.
•
Klemmschraube (3-2/4) festziehen.
Axio Imager
B 46-0078 d 12/05
