Carl Zeiss
Motorisches Mikroskop über Touchscreen des TFT-Displays bedienen

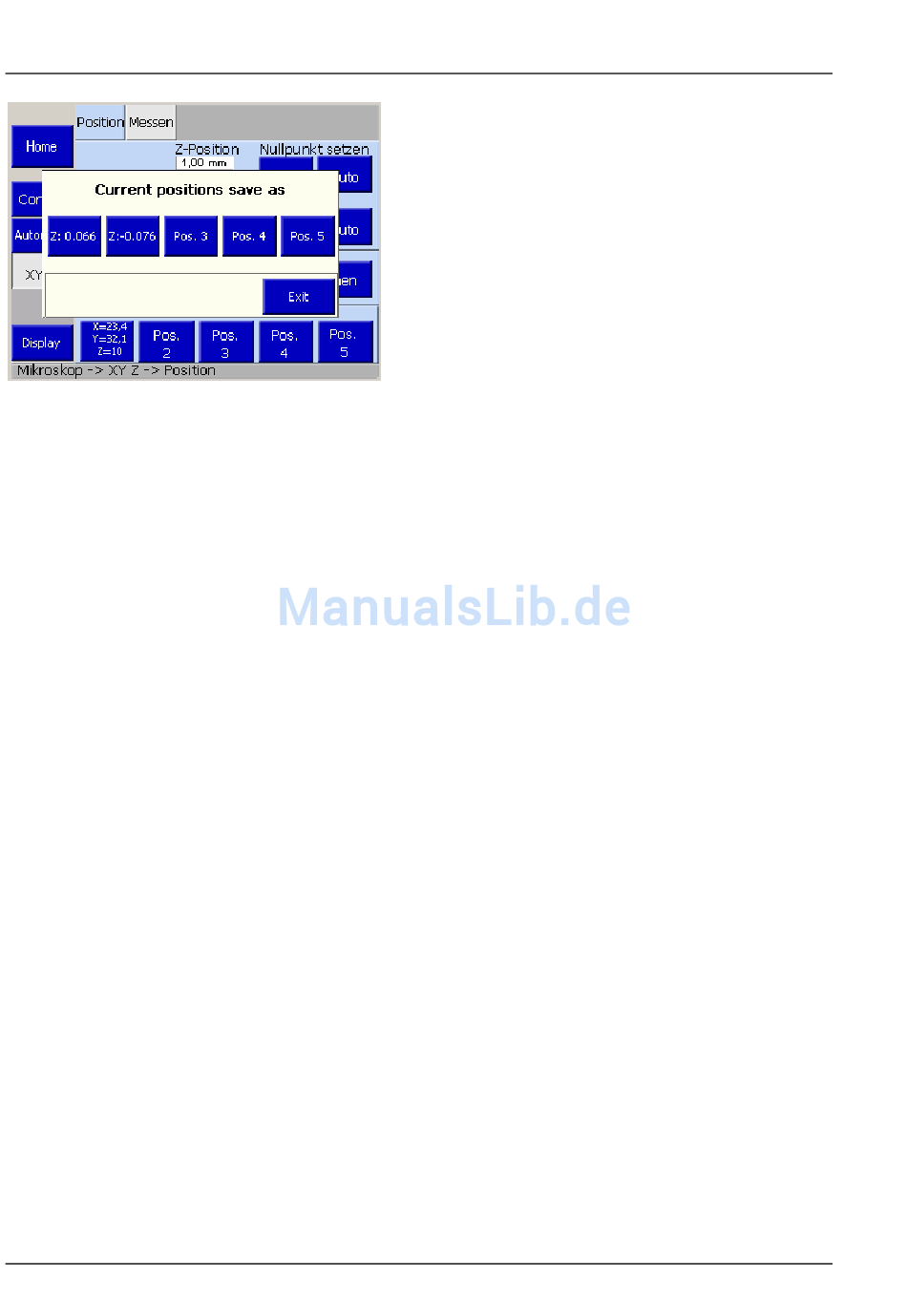

Bild 4-34
Seite Mikroskop -> XYZ->
Positionen speichern
(c)
Gespeicherte Position anfahren
Im unteren Bereich Position sind fünf Tasten angeordnet. Durch Drücken einer Taste wird die dort
abgespeicherte Koordinatenposition angefahren. Für das Speichern von Koordinatenpositionen siehe
oben (b) Position speichern.
98
BEDIENUNG
(b)
Position speichern
Über die Taste Position speichern kann der
Bediener für die fünf unteren Positionstasten
Koordinatenpositionen wie folgt definieren:
•
Gewünschte Position XYZ anfahren.
•
Falls der Z-Wert gespeichert werden soll, die
Taste mit Z aktivieren.
•
Taste Position speichern drücken. Es wird das
Popup-Fenster Aktuelle Position speichern
unter geöffnet.
Im Fenster sind fünf Tasten Pos.-1- bis Pos.-5-
angeordnet. Wenn eine Taste schon belegt ist,
werden die XYZ-Werte angezeigt, ansonsten wird
die Nummer angezeigt
•
Durch Drücken einer Positionstaste die aktuelle
Position abspeichern. Befinden sich schon
Werte auf der Positionstaste erfolgt eine
Sicherheitsabfrage,
überschrieben werden soll.
•
Mit der Taste Abbruch das Fenster schließen.
Zum Löschen von Werten, die Taste Löschen
drücken,
Positionstaste
Sicherheitsabfrage mit Ja bestätigen.
Axio Imager
ob
der
Speicherplatz
auswählen
und
B 46-0078 d 12/05
die
