4.4 Einschalten des Gerätes
Das mitgelieferte Netzkabel in die Netzanschlussbuchse vom Axio Observer 3 materials oder 5 materials
einstecken. Mit dem Netzschalter am Mikroskop kann es eingeschalten werden.
Der Axio Observer 7 materials wird durch das
externe Netzteil VP232-2 mit Spannung versorgt.
•
Anschlussstecker des Netzteils Power Supply
VP232-2 in die Anschlussbuchse (Bild 10/1) an
der Stativrückseite einstecken.
•
Netzanschlussbuchse des Netzteils Power Supply
VP232-2 über Netzkabel mit einer Netzsteck-
dose verbinden.
•
Netzteil Power Supply VP232-2 mit dem
Netzschalter (Bild 7/1) einschalten.
•
Stand-by-Taste am Axio Observer 7 materials
drücken.
4.5 Anschlüsse an der Rückseite des
Axio Observer 3 materials
Vor dem Anschließen von Komponenten
muss das Gerät ausgeschaltet werden.
Legende zu Bild 8:
1 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Durchlicht (Output 1)
2
Umschalter Auflicht / Durchlicht
(LED-Leuchte / Halogenleuchte)
3 Anschlussbuchse für LED-Leuchte / Halogenleuchte
Auflicht (Output 2)
4 Netzanschlussbuchse
5 CAN-Anschlussbuchse
6 USB-Anschluss
09/2015
AUFSTELLHINWEISE UND INBETRIEBNAHME
431004-8044-010

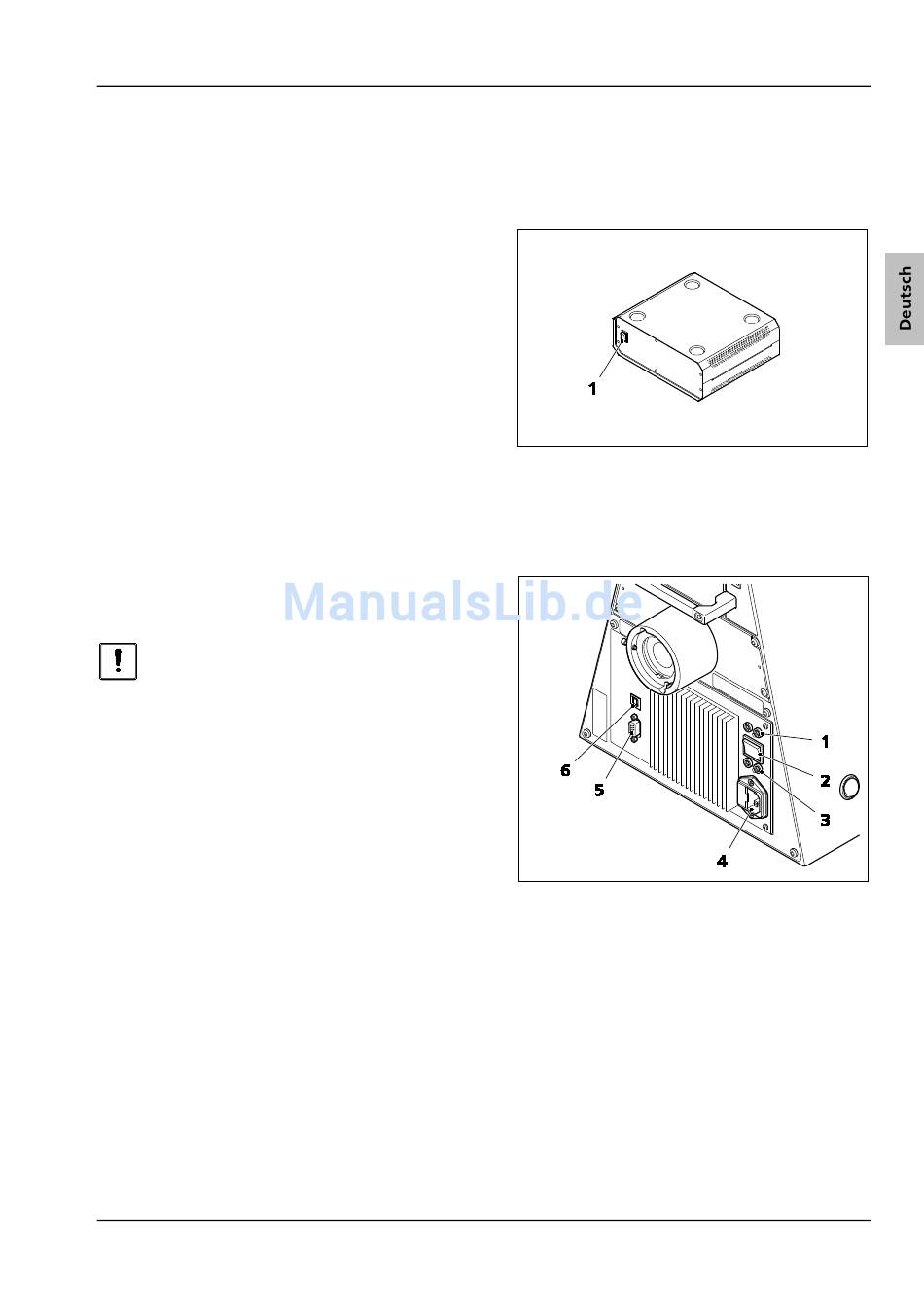

Bild 7 externes Netzteil VP232-2 vom
Axio Observer 7 materials
Bild 8 Axio Observer 3 materials (Rückseite)
