Carl Zeiss
3.7
Fotoausgang am binokularen Fototubus bestücken
Adapter für Trennstelle 60N (Außengewinde M52 x 1)
Am Axio Imager wird ein neuer Anschlusstyp "Trennstelle 60N" für die Kameraadaption
verwendet. Die bekannten Adapter für "Trennstelle 60" (Innendurchmesser 30 mm) können
weiterhin verwendet werden.
Es lassen sich Mikroskop-Kameras (z. B. AxioCam von Carl Zeiss), handelsübliche SLR-Kameras (Single
Lens Reflex; 35-mm-Film oder digital) oder Kompakt-Digitalkameras am Fotoausgang ankoppeln.
Für das Arbeiten mit mikrofotografischen Einrichtungen sind die entsprechenden Einzel-
bedienungsanleitungen der Kameras zusätzlich zu beachten.

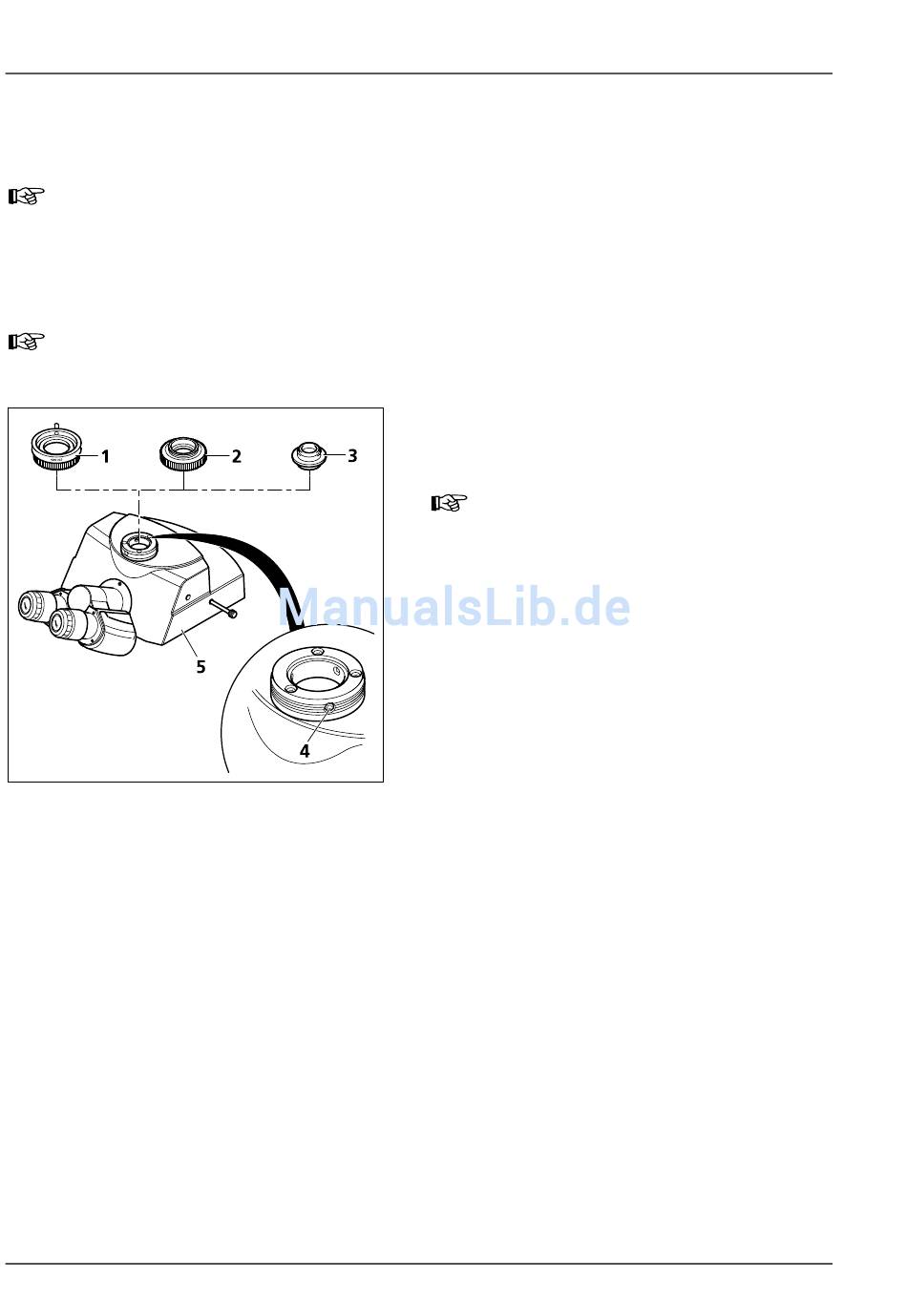

Bild 3-8
Fototubus bestücken
34
INBETRIEBNAHME
Fotoausgang am binokularen Fototubus bestücken
•
Kamera-Adapter 60N (3-8/1; 2) an der Kamera
befestigen.
•
Staubschutzkappe am Fotoausgang abnehmen.
Bitte beachten: Die drei Gewindestifte
(SW 3) (3-8/4) am Fotoausgang dürfen
weder in das Außengewinde noch in
die Innenbohrung hineinragen.
•
Vormontierte Einheit am Fotoausgang ansetzen,
ausrichten und Überwurfmutter des Adapters
(3-8/1 oder 2) handfest anziehen.
Adapter für Trennstelle 60 (Steckdurchmesser
30 mm)
•
Kamera-Adapter 60 (3-8/3) an der Kamera be-
festigen.
•
Staubschutzkappe am Fotoausgang abnehmen.
•
Vormontierte Einheit am Fotoausgang einsetzen
(Gewindestifte dürfen nicht zu tief eingedreht
sein).
•
Drei Gewindestifte (SW 3) am Tubus (3-8/4) im
Uhrzeigersinn drehen bis Adapter festsitzt.
Axio Imager
B 46-0078 d 12/05
