Carl Zeiss
Binokularer Fototubus 30 /25 mot. mit zwei Fotoausgängen (2TV-Tubus mot.) Axio Imager

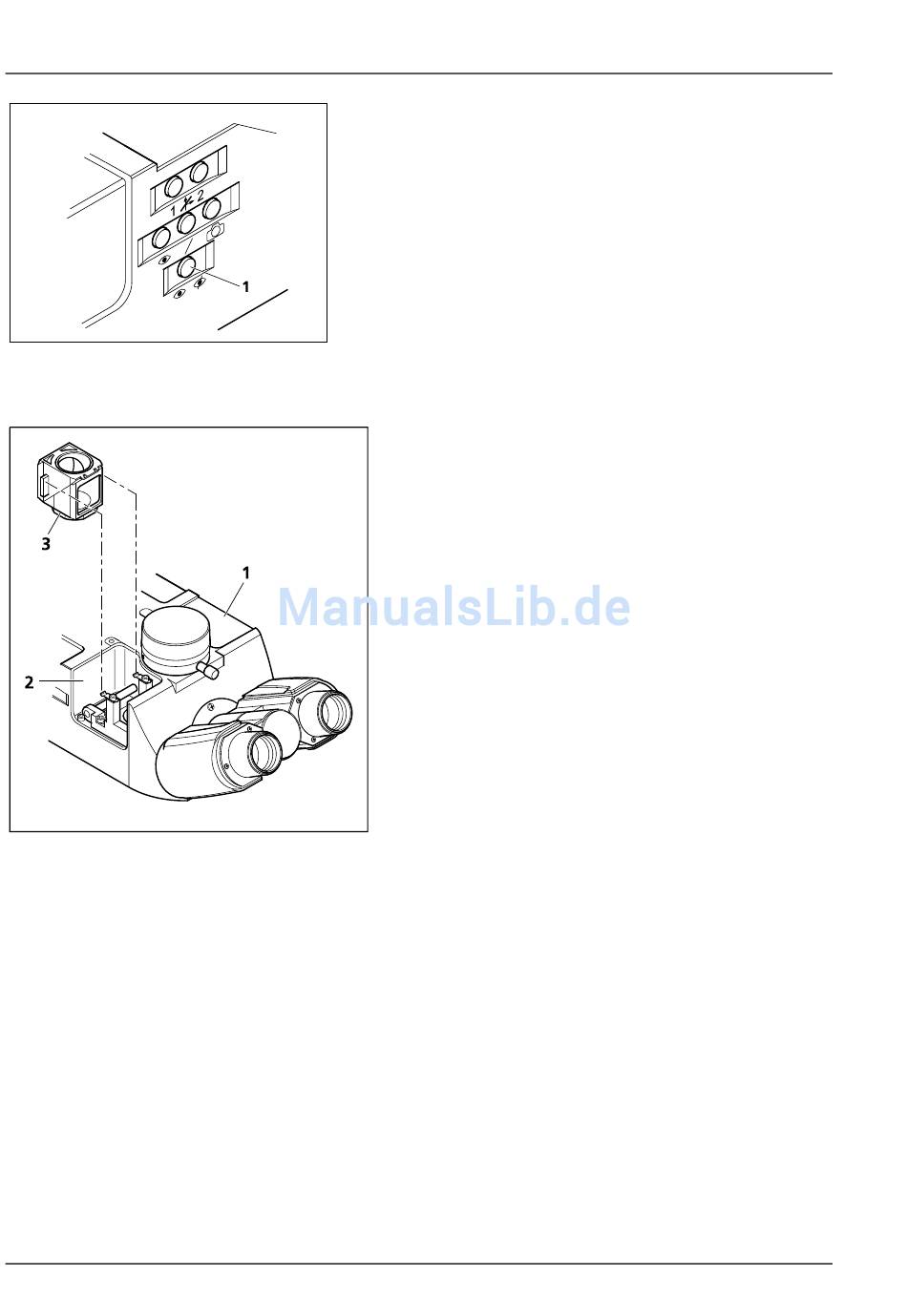

Bild 4-13
Bedienfeld
Bild 4-14
Positionen für P&C-Module
76
BEDIENUNG
Über die Knöpfe des Bedienfelds (4-11/4, 4-13) an
der rechten Tubusseite kann der Lichtweg und der
Okularshutter eingestellt werden.
Ist über das TFT-Display der Blendschutz aktiviert
(siehe Abschnitt 4.8.5.3), kann der Okularshutter
anstelle
des
werden.
Der 2TV-Tubus verfügt desweiteren über zwei
Positionen (4-14/1 und 2), in die
(4-14/1) eingesetzt werden können.
Eine dieser Positionen wird herstellerseitig mit
einem 100 % Spiegel versehen, so dass der
Lichtweg zu 100 % entweder auf den vorderen
bzw. auf den hinteren TV-Ausgang gelenkt werden
kann.
Dem Anwender stehen zwei Positionen für P&C-
Module zur Verfügung, um z. B. einen zusätzlichen
Farbteiler
für
realisieren.
•
Zum Einsetzen der P&C-Module in den 2TV-
Tubus die jeweilige Abdeckung (4-11/1 und 5),
die durch eine Magnethalterung fixiert sind,
nach oben abnehmen.
•
P&C-Module
wieder aufsetzen.
Strahlengangshutters
P&C-Module
den
Dual-Kamerabetrieb
einsetzen
und
Abdeckungen
B 46-0078 d 12/05
verwendet
zu
