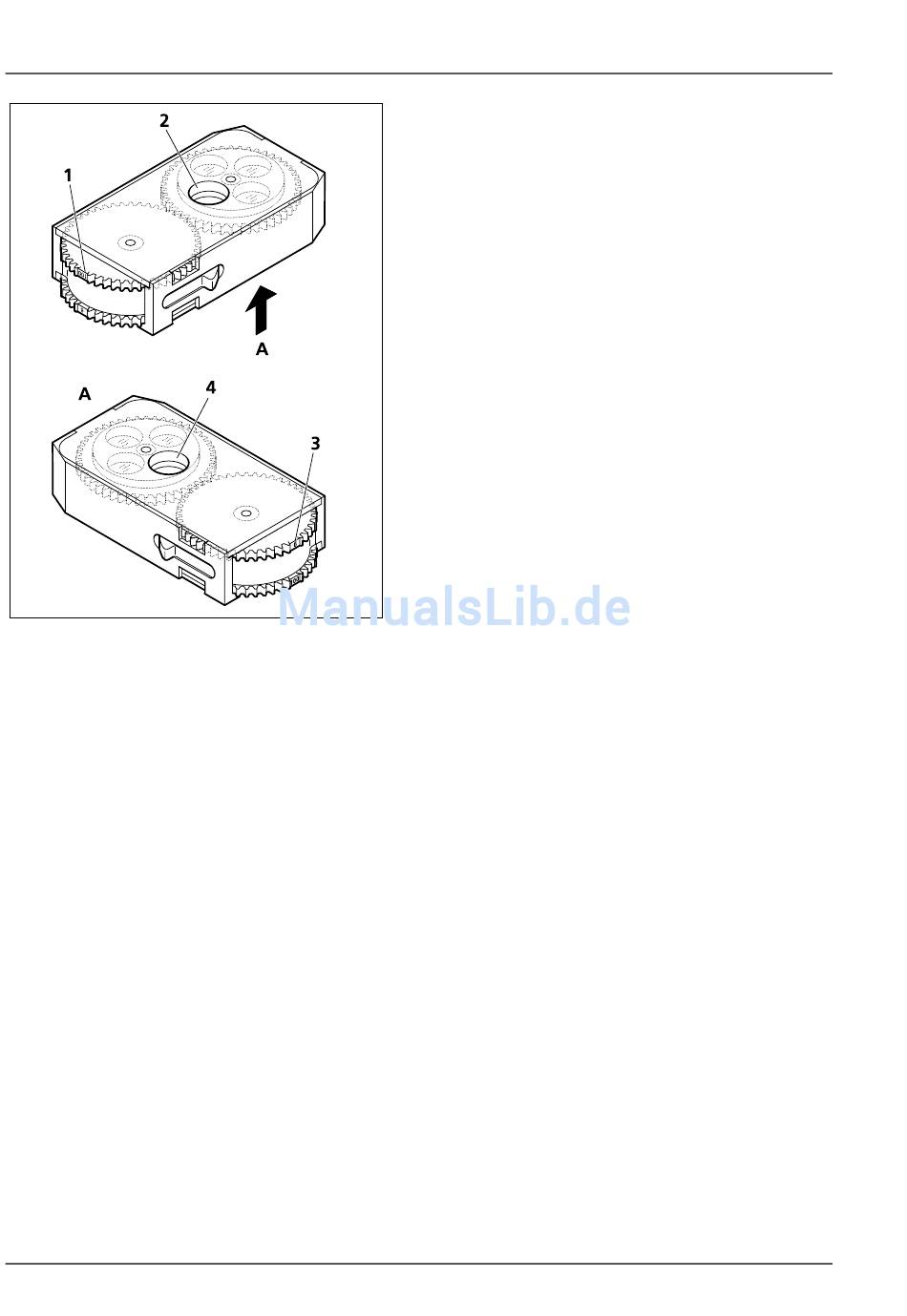

Bild 3-15
Filterrad 2x, manuell bestücken
In das Filterrad 1 sind folgende Filter einzusetzen:
Position 100: kein Filter (100 % Transmission)
Position 50:
Neutralfilter 50 %
Position 25:
Neutralfilter 25 %
Position 12:
Neutralfilter 12 %
In das Filterrad 2 sind folgende Filter einzusetzen:
Position 100: kein Filter (100 % Transmission, 2 Positionen vorhanden)
Position 6:
Neutralfilter 6 %
Position 0,4:
Neutralfilter 1,5 % (zuerst einlegen) und Neutralfilter 25 %
38
INBETRIEBNAHME
Filterräder 2x, diskret bestücken
3.13
3.13.1
Der gelieferte Neutralfiltersatz für Durchlicht oder
Auflicht besteht aus:
−
−
−
−
−
−
Das manuelle Filterrad 2x muss zum Einbauen der
Filter in die beiden Filteräder nicht geöffnet
werden.
Zur Kontrolle, welche Filterposition des jeweiligen
Filterades sich in der Filteröffnung (Filterrad 1:
3-15/2 bzw. Filterrad 2: 3-15/4) befindet, dient die
auf dem Filterrad eingravierte Zahl (3-15/1 bzw. 3).
Die Zahl gibt die Transmission (in %) der
eingestellten Filterposition an.
•
Jeweilige
entsprechendes Filter mit der Spiegelschicht
nach oben einlegen. Dabei darauf achten, dass
keine Verunreinigungen auf das Filter gelangen.
•
Vorschraubring einschrauben.
Filterräder 2x, diskret bestücken
Filterrad 2x, manuell
1 Filter mit 50 %
2 Filter mit 25 %
1 Filter mit 12 %
1 Filter mit 6 %
1 Filter mit 1,5 %
8 Vorschraubringe (3 Stück Ersatz)
Position
am
Axio Imager
Filterrad
einstellen,
B 46-0078 d 12/05
