Carl Zeiss

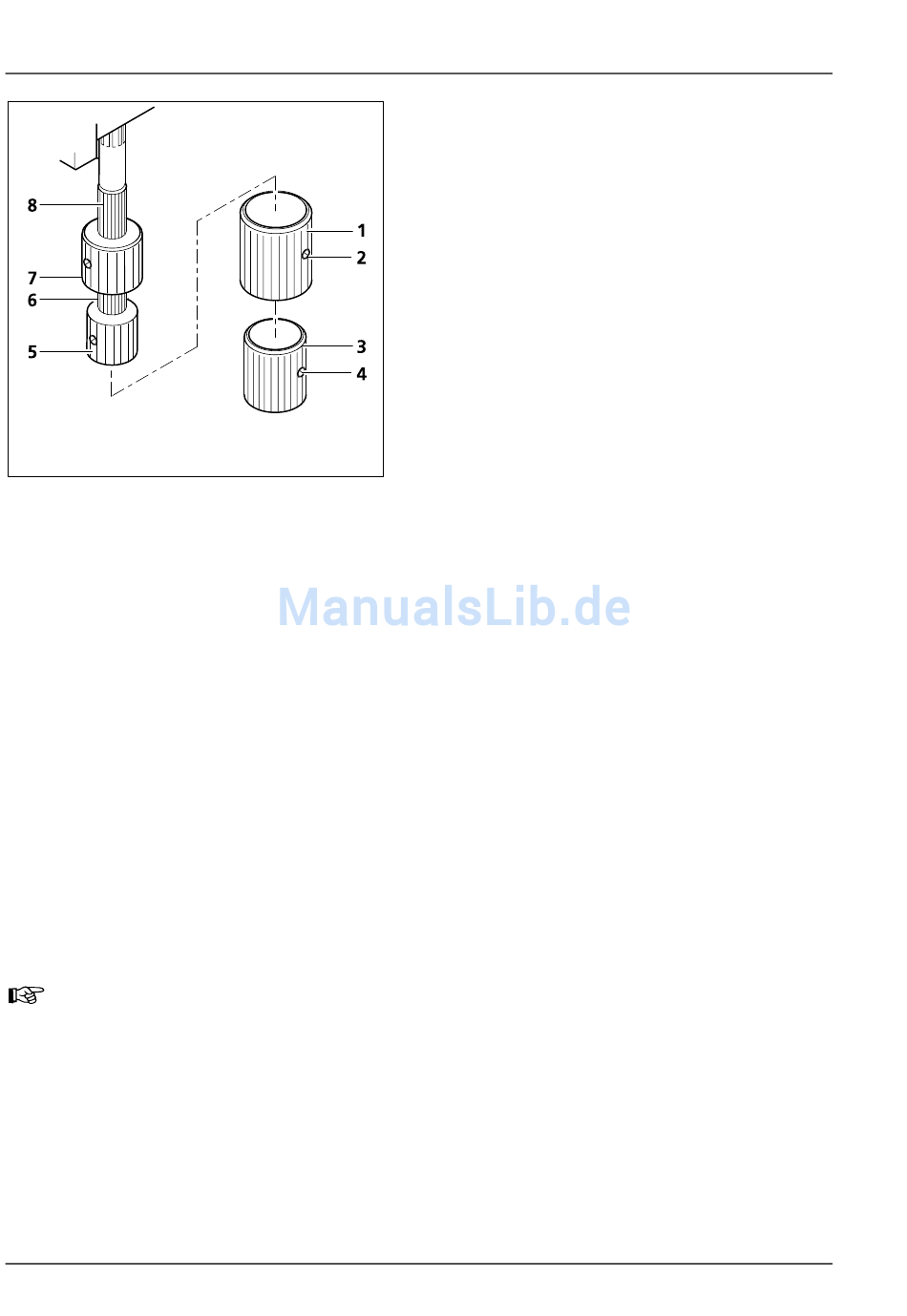

Bild 3-42
Ergonomietrieb einstellen
3.25.5
Gängigkeit (Drehmoment) der beiden Triebknöpfe des Ergonomietriebes einstellen
Der Ergonomietrieb ist werksseitig auf einen mittleren Wert der Gängigkeit eingestellt. Die Veränderung
der Einstellung kann folgendermaßen vorgenommen werden.
(1)
Einstellung der X-Richtung
•
Ggf. Zusatzhülsen (3-42/1 und 3) von den Triebknöpfe entfernen. Dazu Klemmschrauben lösen.
•
X-Triebknopf (3-42/5) nach unten, Y-Triebknopf (3-42/7) nach oben schieben.
•
X-Triebknopf (3-42/5) festhalten und darüber liegenden hellen Rändelring (3-42/6) nach rechts
(leichtgängig) oder links (schwergängig) drehen, bis gewünschte Gängigkeit erreicht ist.
(2)
Einstellung der Y-Richtung
•
Y-Triebknopf (3-42/7) festhalten und darüber liegende hellen Rändelhülse (3-42/8) nach rechts
(schwergängig) oder links (leichtgängig) drehen, bis gewünschte Gängigkeit erreicht ist.
•
Zusatzhülsen ggf. wieder aufstecken und Klemmschrauben anziehen.
Zur Sicherung einer langen Lebensdauer des Tisches ist der sich bildende Abrieb der Objekt-
träger in regelmäßigen Abständen zu entfernen. Dabei ist darauf zu achten, dass der Abrieb
nicht in die Führungsmechanik der X-Verstellung gelangt.
58
INBETRIEBNAHME
Kreuztisch wechseln
3.25.4
Beide Triebknöpfe sind mit Zusatzhülsen versehen
(Option). Diese dienen einer noch feinfühligeren
Einstellung
abgenommen werden, wenn eine schnellere
Objektverschiebung wichtiger ist.
•
Zuerst beide Klemmschrauben (3-42/4) der
unteren Zusatzhülse (3-42/3) lösen und diese
nach unten abnehmen, danach beide Klemm-
schrauben (3-42/2) der oberen Zusatzhülse
(3-42/1) lösen und diese ebenfalls nach unten
abziehen.
•
Zusatzhülsen
wieder an die Triebknöpfe ansetzen und jeweils
beide Klemmschrauben anziehen.
Zusatzhülsen abnehmen und
ansetzen
einer
Objektposition.
in
umgekehrter
B 46-0078 d 12/05
Axio Imager
Sie
können
Reihenfolge
