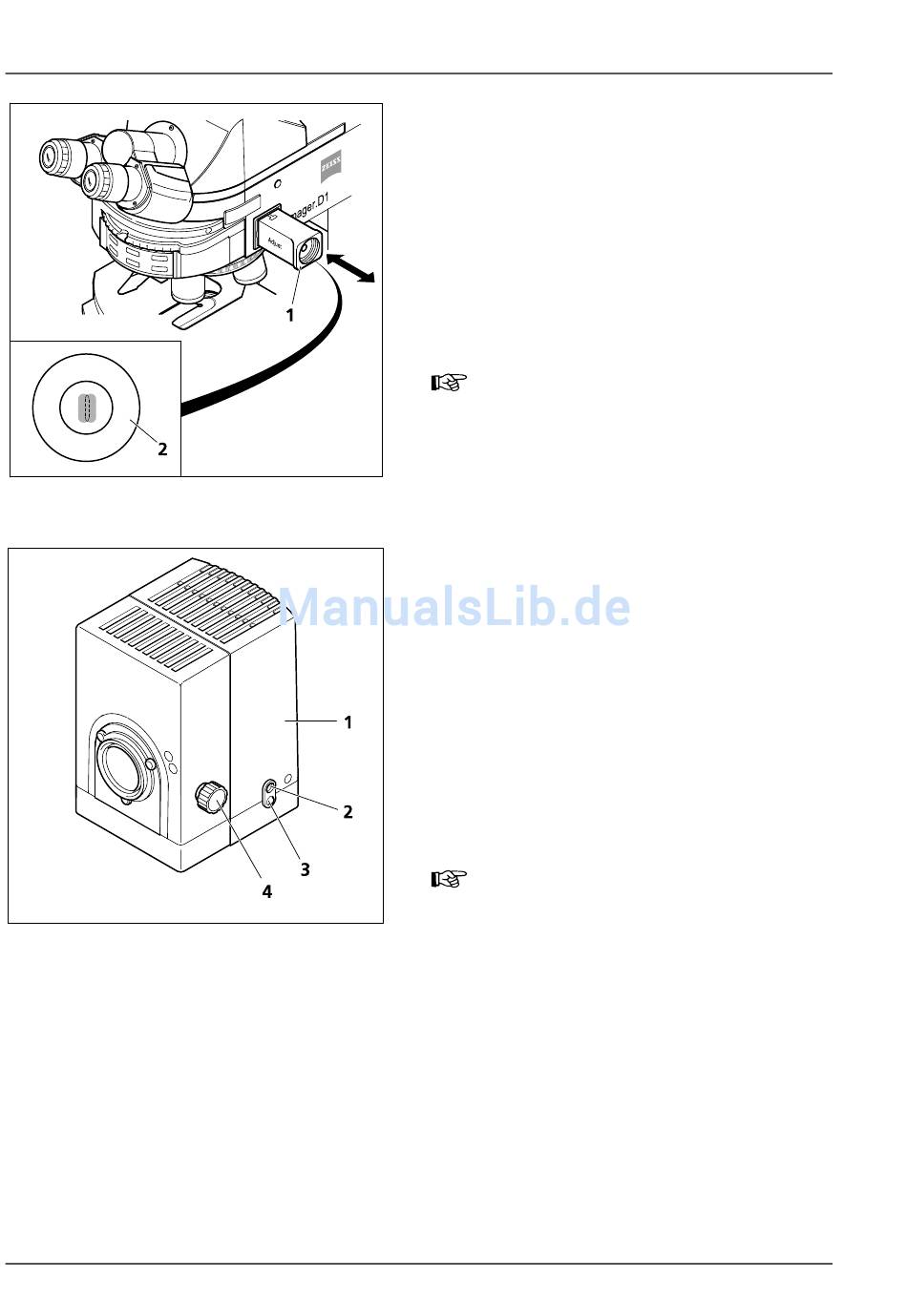

Bild 3-35
Justierhilfe
Bild 3-36
HBO 100 justieren
54
INBETRIEBNAHME
Leuchte HBO 100
3.23.3
Die Leuchte HBO 100 ist in den zwei Varianten
(manuelle und automatische Justierung) lieferbar.
Die HBO 100, selbstjustierend (423011-0000-000)
wird automatisch nach dem Einschalten des
Vorschaltgerätes der Leuchte justiert.
Nachfolgend ist die Einstellung der Leuchte
HBO 100 für manuelle Justierung (423010-0000-
000) beschrieben.
Befindet
(manuell/motorisch)
strahlengang, so ist dieser für die
Justierung auf 100 % Transmission zu
stellen.
•
Leuchte HBO 100 (3-36/1) am Vorschaltgerät
HBO 100 (4-10/2) einschalten und auf Be-
triebstemperatur erwärmen lassen.
•
Justierhilfe
herausziehen. Der hellere Brennfleck der Lampe
HBO 103 W/2 und dessen etwas dunkleres
Spiegelbild werden dabei im Schwarzglasfenster
der Justierhilfe sichtbar.
•
Mit
Rändelknopf
Brennfleck über die Kollektorverstellung scharf
einstellen.
•
Mit den Justierschrauben (3-36/2 und 3) den
dunkleren Brennfleck (Spiegelbild des Brenners)
analog der Brennflecken-Abbildung (3-35/2) in
dem einbeschriebenem Justierkreis einstellen.
•
Justierhilfe wieder einschieben.
Die beiden Brennflecken der Lampe
HBO 103 W/2 im Justierkreis der
Justierhilfe sollten dicht nebeneinander
liegen!
Leuchte HBO 100 justieren
sich
der
FL-Abschwächer
im
(3-35/1)
am
(3-36/4)
