Objekthalter wechseln
•
Zwei Rändelschrauben (3-43/2) lösen.
•
Objekthalter (3-43/1) nach vorn vom Kreuztisch
(3-43/3) abnehmen.
•
Gewünschten Objekthalter (3-43/4) mit den
Schlitzen unter die Köpfe der Rändelschrauben
auf den Kreuztisch aufsetzen und mit den
Rändelschrauben festklemmen.
3.26
Drehtisch Pol montieren
3.26.1
Drehtisch Pol abnehmen
•
Schraubkappe (3-40/2) des Federhauses mit ca.
3 Umdrehungen lösen.
•
Drehtisch
Pol
(3-40/5)
Federstift (3-40/3) drücken, hinten aus dem
Tischträger (3-40/1) herausheben und nach
oben abnehmen.
•
Schraubkappe (3-40/2) wieder festschrauben.
3.26.2
Drehtisch Pol ansetzen
•
Ggf. Schraubkappe (3-44/2) des Federhauses
mit ca. 3 Umdrehungen lösen.
•
Drehtisch
Pol
(3-40/5)
Ringschwalbe (Tischunterseite) an den Federstift
(3-44/3) ansetzen.
•
Drehtisch so montieren, dass die Klemm-
schraube (3-44/4) nach vorn rechts zeigt.
•
Drehtisch Pol nach vorn gegen Federstift drücken und hinten in den Tischträger (3-44/1) absenken,
dann loslassen.
•
Schraubkappe (3-44/2) wieder festschrauben.
B 46-0078 d 12/05
INBETRIEBNAHME
Drehtisch Pol montieren
nach
vorn
gegen
mit
Kerbe
der

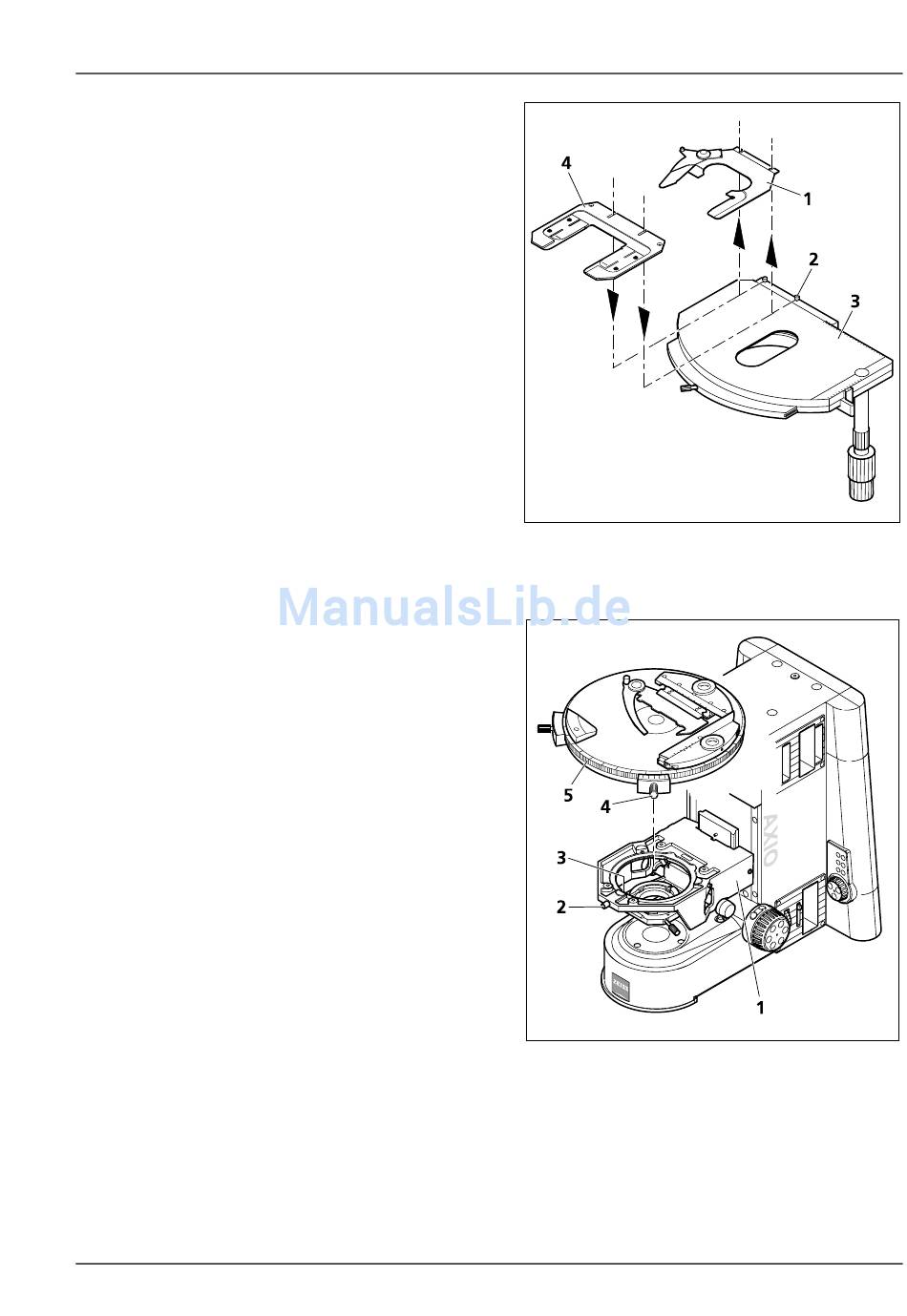

Bild 3-43
Objekthalter wechseln
Bild 3-44
Drehtisch Pol montieren
